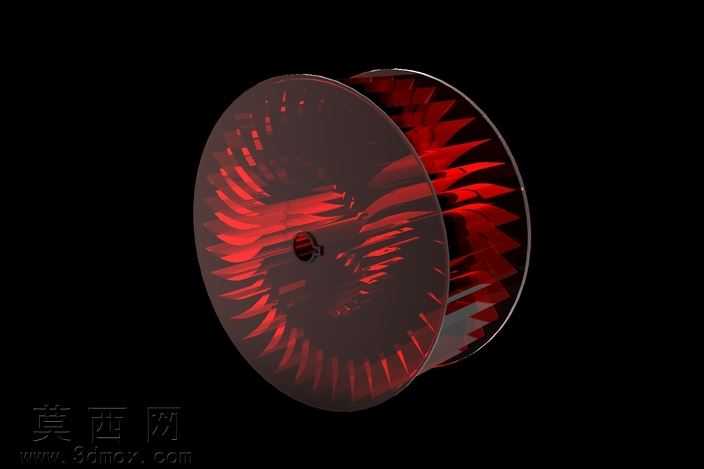

半透明红色叶片冷却用塑料散热风扇

本作品为冷却用途的塑料散热风扇三维建模作品，整体采用离心式叶轮结构设计，建模阶段首先完成风扇整体尺寸的参数化定义，确定叶轮外径、轮毂直径、叶片数量、整体轴向厚度的核心参数，以中心旋转轴为基准搭建建模坐标系。首先构建中心轮毂的基础实体，预留轴孔安装位，轴孔尺寸适配常规散热风扇的电机转轴装配需求，轮毂边缘做圆弧过渡处理，避免应力集中同时优化进风侧的气流导入效果。叶片部分采用后倾式离心叶片设计，每片叶片沿圆周方向均匀阵列排布，建模时通过曲面放样生成叶片的翼型截面，保证叶片从轮毂到外轮缘的弧度平滑过渡，叶片表面做0.3mm的均匀壁厚处理，匹配塑料注塑成型的工艺要求，避免壁厚不均导致的注塑缺陷。外轮缘采用透明半透塑料材质设计，与红色半透的叶片形成材质层次区分，渲染阶段为叶片赋予添加红色色母的半透明PC材质，调整材质的折射度、透光率与粗糙度参数，模拟半透塑料在光线照射下的通透质感，光线穿透叶片时呈现出层次分明的红色光影效果，外轮缘调整为高透PMMA材质，突出轮缘的轮廓边界同时不遮挡内部叶片的结构展示。整体模型完成后进行装配干涉检查，确认叶片与轮毂、外轮缘之间无重叠错位，旋转阵列的叶片角度偏差控制在0.1度以内，保证动平衡性能符合散热风扇的运行要求。设计过程中充分考虑塑料件的成型工艺，所有棱边均添加R0.2-R0.5的圆角过渡，避免尖锐边角导致的注塑填充不足或使用过程中的磕碰破损，进风侧的轮毂端面做微弧面设计，引导气流顺畅进入叶片流道，提升风冷散热的气流效率。渲染阶段采用黑色纯色背景突出模型主体，通过侧后方的暖色光源打光，让半透红色叶片呈现出渐变的光影层次，清晰展示叶片的排布结构与曲面弧度，同时通过半透明材质的光影效果直观呈现风扇的整体厚度与空间结构，完整还原塑料散热风扇的外观特征与结构细节，可用于散热结构设计参考、产品渲染展示或注塑模具开发的前期结构验证。
