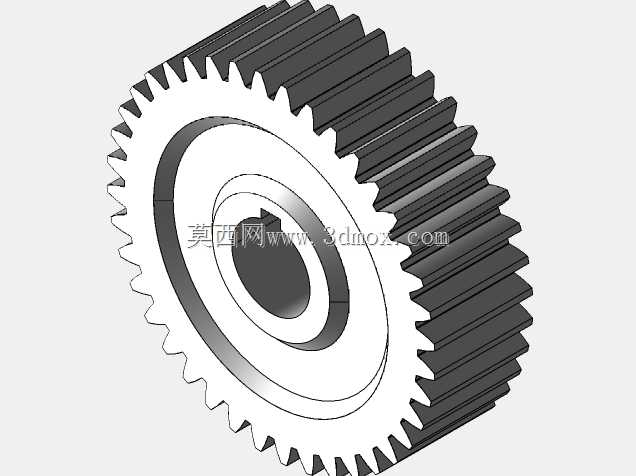

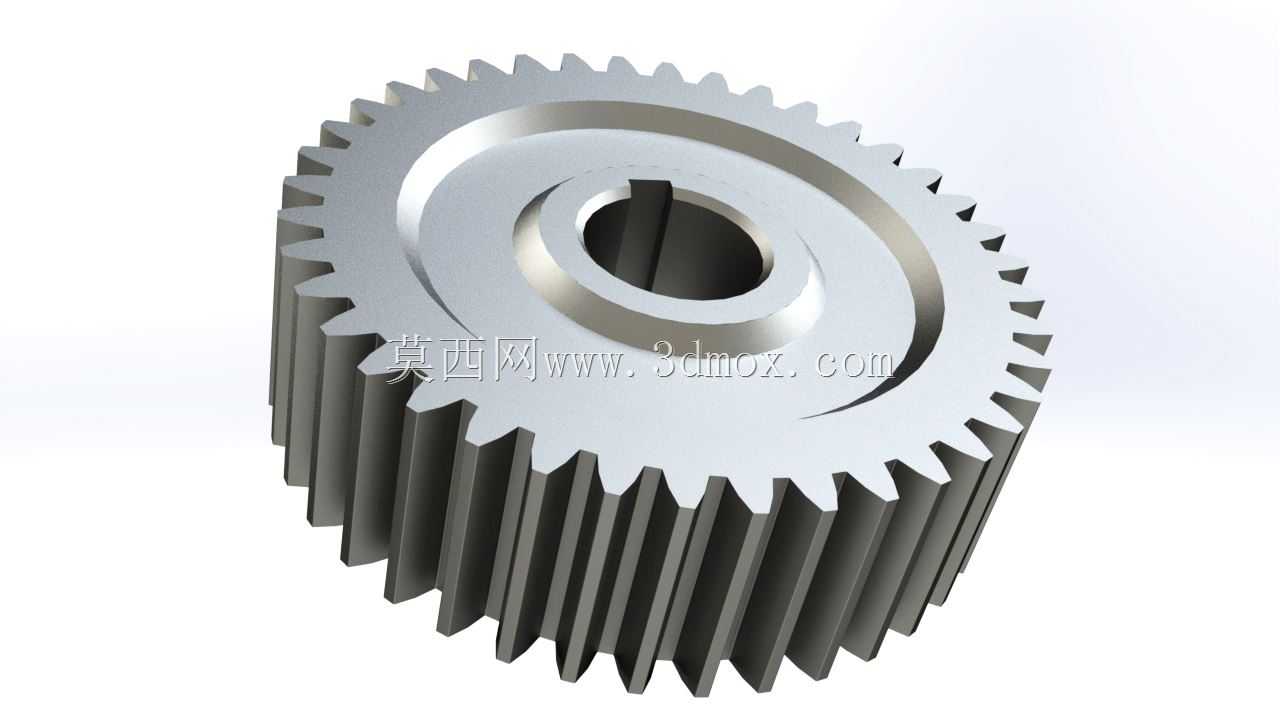

带键槽直齿圆柱传动齿轮结构设计

　　这款直齿圆柱齿轮主要应用于定轴轮系的平行轴动力传递场景，常见于中小型机床进给箱、轻工机械传动组、小型减速机输入输出级等对传动平稳性有中等要求的工况中。齿轮中心开设标准平键键槽，安装时可通过平键与传动轴实现周向固定，传递额定扭矩，避免齿轮与轴之间出现相对转动，保证传动比的精准稳定。齿部采用标准渐开线齿形设计，齿向为直齿，加工难度相对斜齿更低，装配时无需额外调整轴向啮合位置，适配多数常规开式、半开式传动场景，在低速、中载的传动工况下能保持稳定的动力输出，齿面受力均匀，不会产生额外的轴向分力，可简化支撑轴承的选型与安装结构，降低整套传动机构的设计复杂度。从结构设计来看，齿轮采用辐板式结构，轮毂部分做了加厚处理，

　　保证与轴配合段的接触长度足够，避免键槽处出现应力集中导致的轮毂开裂，轮缘部分厚度满足齿根强度要求，齿根过渡圆角做了标准化处理，可有效分散轮齿啮合时的弯曲应力，减少长期交变载荷下的齿根断裂风险。设计过程中需先确定传动比匹配的齿数、模数，结合传递扭矩计算齿宽系数，确定齿宽尺寸后再校核键槽的挤压强度，保证键连接的承载能力与轮齿接触强度、弯曲强度相匹配，避免出现连接结构先于轮齿失效的情况。安装边界方面，齿轮的内孔直径需与适配传动轴的轴径做公差配合，一般采用过渡配合保证定心精度，键槽的宽度、深度符合对应平键的国家标准，轴向可通过轴肩与轴用挡圈实现定位，齿轮的齿顶圆直径需匹配传动箱内部的安装空间，保证啮合时齿顶与箱体内壁留有足够安全间隙，不会出现运动干涉。轮齿的精度等级可根据实际工况调整，常规工况下选用8级精度即可满足使用需求，若用于转速更高的传动场景，可适当提升齿面加工精度，降低啮合噪音与传动误差。
