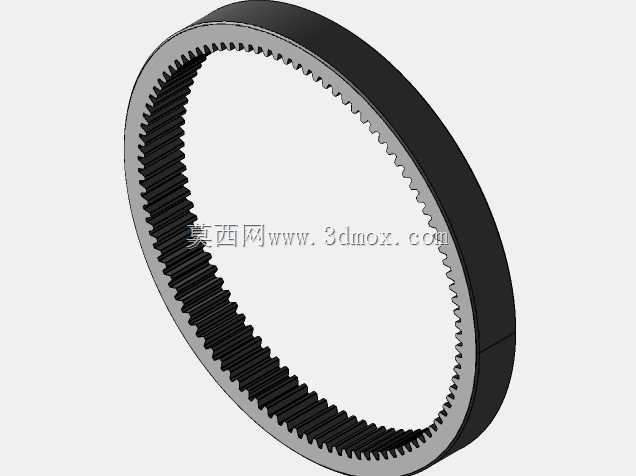

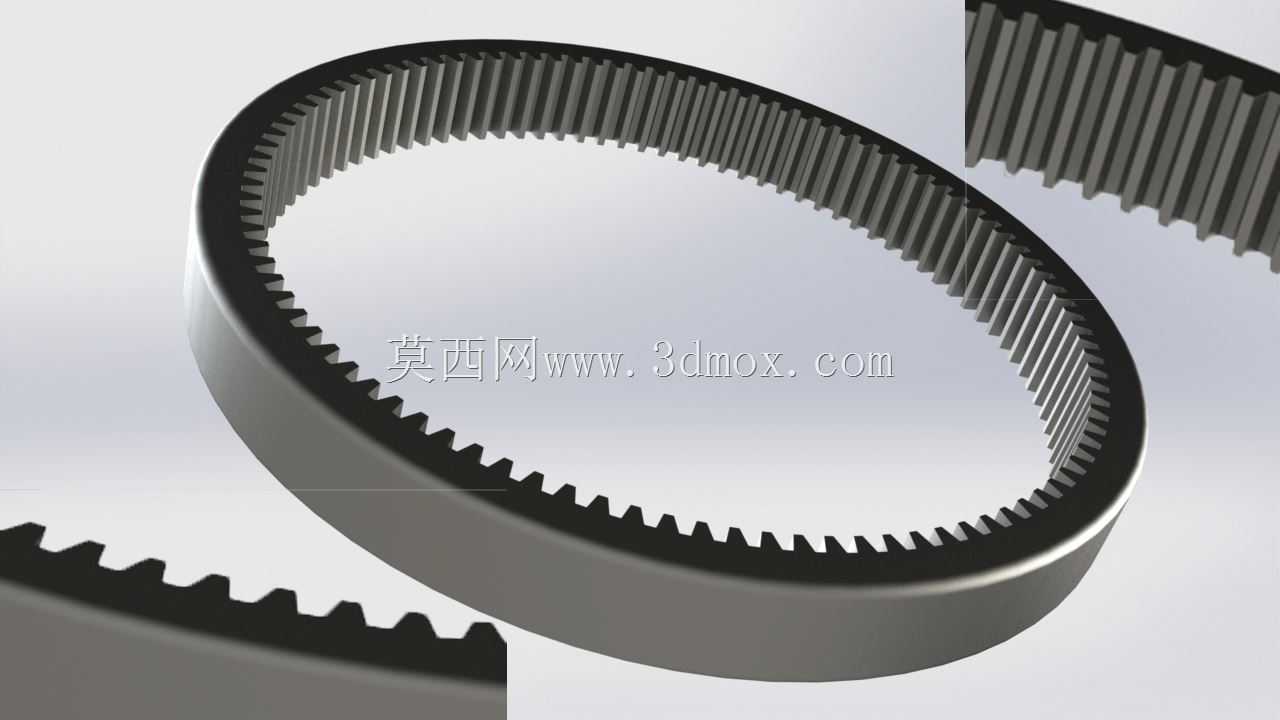

行星传动用内齿圈结构设计

　　在行星轮系的传动架构中，内齿圈是承担功率分流、扭矩传递的核心固定或输出构件，这类带内啮合齿的环形零件，广泛应用在风电增速箱、工程机械行走减速机、新能源汽车电驱减速器、工业机器人关节减速模组等需要大传动比、小安装空间的传动场景中。不同于外啮合齿轮的受力形式，内齿圈的轮齿分布在环形内壁，啮合时接触应力分布更均匀，相同模数下能传递更大的扭矩，同时可以让行星轮在齿圈内部均匀排布，实现多行星轮均载分担载荷，大幅提升整套传动系统的承载能力与运行平稳性。做这类内齿圈的结构设计时，首先要匹配整套行星轮系的参数约束，先确定模数、齿数、压力角、齿宽这些核心啮合参数，要保证和配套行星轮、太阳轮的啮合侧隙符合工况要求，重载工况下还要做齿向修形，

　　抵消装配误差与负载下的变形带来的偏载问题。齿圈的外形尺寸设计要兼顾安装边界与刚性需求，齿圈的外径要匹配安装腔体的配合公差，通常采用H7/js6的过渡配合定位，端面要设计定位止口，保证和壳体、端盖的同轴度，避免安装偏心带来的啮合噪音与齿面异常磨损。齿圈的壁厚设计不能过薄，否则负载下会产生较大的径向变形，导致啮合间隙波动，引发传动冲击，也不能过厚造成不必要的材料浪费与整机重量增加，通常会根据传递扭矩的大小，将壁厚控制在模数的5-8倍区间，同时在齿圈的非啮合端面设计均匀分布的连接螺栓孔，部分需要浮动均载的内齿圈，还会在外壁设计柔性连接结构，比如薄壁鼓形齿或者弹性销连接结构，用来补偿多行星轮之间的载荷不均，降低加工精度带来的均载误差。

　　这类内齿圈的齿形加工通常采用插齿或者拉齿工艺，建模时要注意齿根过渡圆角的处理，避免应力集中，因为内齿圈在工作时齿根位置承受交变弯曲应力，过渡圆角过小容易在长期交变载荷下出现疲劳裂纹，建模时要严格按照刀具齿顶圆角参数生成齿根曲线，不能随意简化成直角或者过小的圆角。另外还要考虑润滑结构的设计，在齿圈的对应位置开设油孔或者油槽，保证啮合齿面能得到充分的润滑油润滑，带走啮合产生的热量与磨屑，延长零件的使用寿命。在做三维建模时，要重点保证齿形的渐开线精度，因为内啮合的齿形渐开线方向和外齿轮相反，参数输入时要注意变位系数的正负，避免出现齿形干涉，同时要校验行星轮在齿圈内部公转时的齿顶间隙，防止行星轮齿顶和内齿圈齿根发生运动干涉，还要模拟整套轮系的运转过程，检查不同相位下的啮合接触斑点，确保齿面接触区域落在齿面中部，避免边缘接触带来的早期失效。
