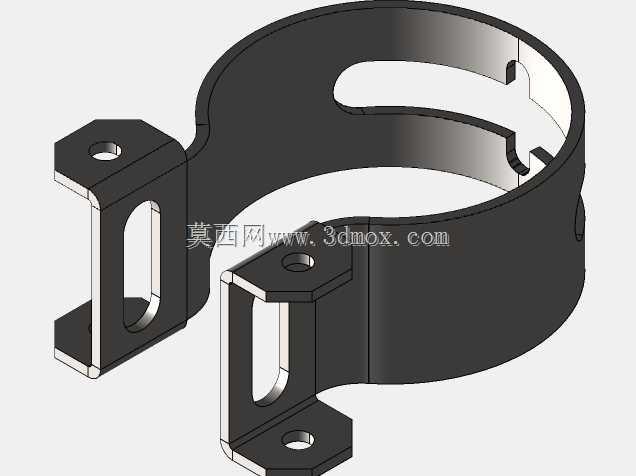

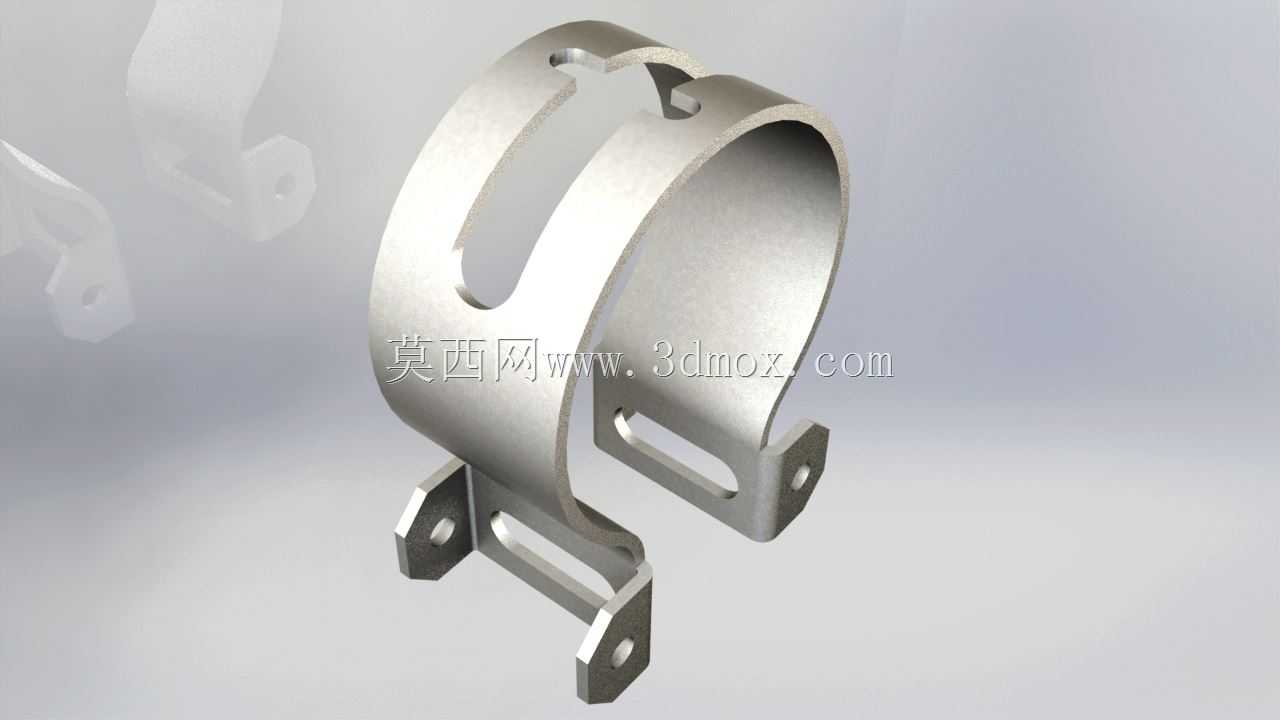

带安装支脚的开口式金属抱箍结构

　　这类带双侧安装支脚的开口式金属抱箍，日常在通讯设备布线、小型机电设备管线固定场景中应用极广，区别于普通全封闭环形卡箍，其开口结构能适配一定范围内的管径公差，安装时不需要从管线端部穿套，直接从侧向卡入目标管体即可完成预装，大幅降低狭小空间内的装配难度。从结构设计逻辑来看，抱箍主体采用弧形钣金弯折成型，主体弧面的开槽并非随意开设，一方面是为了调整抱箍的抱紧弹性，避免金属硬接触刮伤被固定管件的表面镀层，另一方面也能在管件受温度变化产生热胀冷缩时，提供微量的形变补偿空间，防止长期应力集中导致金属件疲劳开裂。两侧延伸出的安装支脚做了直角弯折处理，支脚上预留的安装孔位匹配常规自攻螺丝或螺栓规格，安装时支脚平面与设备安装基面完全贴合，

　　能保证抱箍受力均匀，不会出现单侧翘起导致固定失效的问题。设计这类构件时，首先要确认被固定管件的外径公差范围，抱箍的内弧直径通常比目标管径小0.2到0.5毫米，依靠金属自身的弹性形变产生抱紧力，同时要控制支脚弯折处的圆角半径，避免弯折处应力集中导致断裂，支脚的开孔中心到弧面最低点的距离要匹配安装基面的避让空间，防止安装时弧面与基面产生干涉。实际选型时要注意，这类抱箍的板材厚度直接决定抱紧强度，固定通讯线缆这类轻质构件时可选用较薄的板材，固定液压油管、气动管路这类带振动的构件时，要适当增加板材厚度，同时调整开槽的宽度与长度，平衡弹性与结构强度。抱箍表面通常做钝化或镀锌处理，适配室内外不同的使用环境，开口处的边缘做了倒圆角处理，

　　安装时不会划伤操作人员的手部，也不会割破被固定管线的外层防护层。在三维建模过程中，这类钣金件要优先采用钣金模块进行绘制，准确设置弯折系数、释放槽尺寸，保证展开后的下料尺寸与实际加工需求匹配，支脚的安装孔位要与整体安装基准对齐，避免后续装配时出现孔位偏差。
