台式管道夹持虎钳结构设计

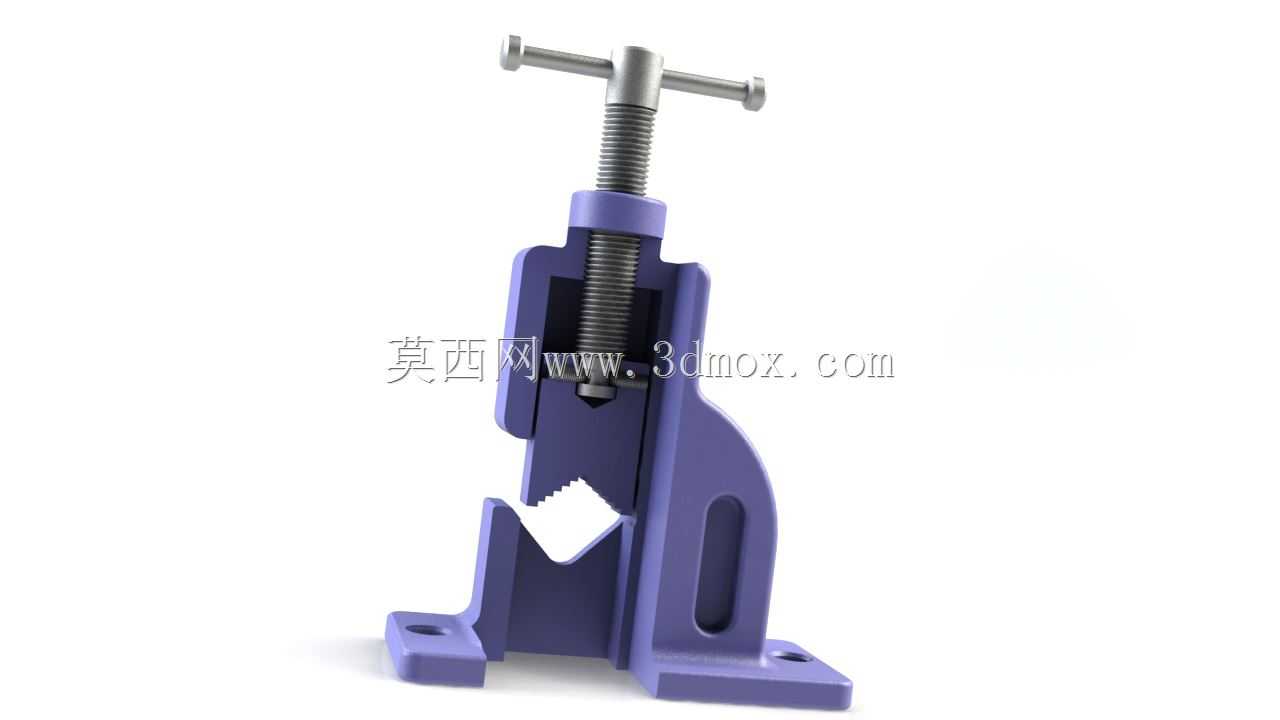

　　这款台式管钳主要面向管道安装、五金维修、小型机加工工位的管材夹持作业场景，在水暖管路布设、金属管材裁切、管口套丝、管件焊接定位等工序中承担工件固定功能，区别于普通手用管钳的手动持握操作，该款台式结构可通过底部安装孔固定在工作台面，无需操作人员持续施加夹持力，能大幅降低长时作业的劳动强度，同时提升夹持稳定性。从功能结构来看，钳口采用V型带齿设计，可适配圆形管材、棒料的周向夹持，齿形咬合深度经过参数匹配，既可以保证足够的夹持摩擦力避免管材转动打滑，又不会过度咬入薄壁管材表面造成管件变形报废；夹紧动力采用梯形丝杠传动结构，梯形螺纹的自锁特性可以保证在操作人员撤去施力后，钳口不会因为管材的反作用力自行松脱，T型手柄的力臂长度经过匹配，

　　操作人员单手即可完成最大夹持行程的锁紧操作，无需额外加接延长杆。设计过程中，钳身采用一体式铸铁结构的建模思路，主体承载部分做了加厚筋条处理，在丝杠安装位、钳口受力面、底部安装座三个应力集中区域做了圆角过渡与壁厚加强，避免夹紧过程中出现应力断裂；活动钳身与固定钳身的配合面采用燕尾槽导向结构，保证活动钳身在开合过程中始终保持与固定钳身的平行度，不会出现偏摆导致的管材夹持歪斜。安装边界方面，底部两个安装孔的孔距适配常规钳工工作台的T型槽间距，可直接通过T型螺栓完成固定，整体安装后占用工作台面的投影尺寸适配小型工位的布设需求，钳身的最大开口行程覆盖常规民用、工业用小口径管材的夹持范围，钳口高度距离安装面的尺寸预留了足够的操作空间，

　　方便操作人员使用管割刀、套丝器等工具围绕管材完成周向作业。在细节设计上，丝杠顶端的限位结构可以避免活动钳身脱出行程范围，钳身侧面的减重槽在不降低整体结构强度的前提下减少了整体自重，方便工位调整时的搬运移位，V型钳口的咬合齿做了等距排布，保证不同管径的管材都能获得均匀的咬合接触点，避免局部应力集中压伤薄壁管件。
