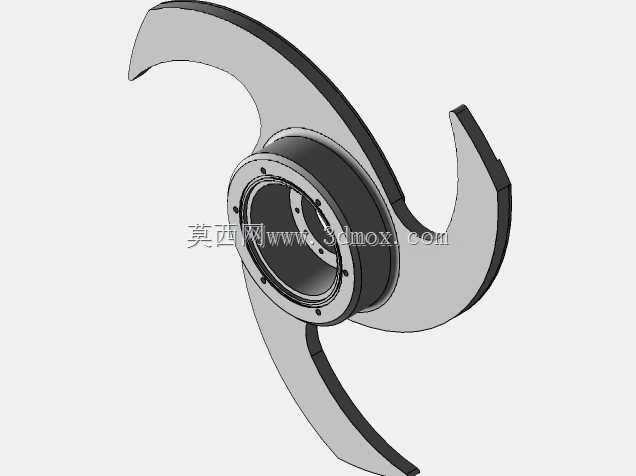

造纸机用三刃定子滤网转子结构

　　该结构应用于制浆造纸工段的压力筛核心工作腔，是定子滤网配套的旋翼转子组件，直接决定纸浆筛选环节的纤维通过率与杂质分离效率。在实际造纸生产线中，压力筛承担着制浆流程尾段的良浆筛选职能，纸浆以0.2-0.6MPa的进浆压力进入筛腔后，该转子随主轴高速旋转，三个曲面旋翼在贴近定子滤网内表面的位置产生周期性负压脉冲，一方面推动合格纤维透过滤网筛缝进入良浆腔，另一方面及时冲刷堵塞在筛缝上的粗纤维、胶黏物与杂质，避免筛网糊堵导致的生产中断。设计阶段优先考量旋翼的曲面线型，三个刃口采用等距螺旋升角布局，旋转过程中沿滤网轴向产生连续的压力脉动，避免局部脉冲空白区导致的筛网局部堵塞；旋翼与轮毂的连接采用法兰式螺栓固定结构，可根据不同纸浆的打浆度、

　　纤维长度调整旋翼与筛网的间隙，常规安装间隙控制在1-3mm区间，间隙过小会加剧旋翼与筛网的磨损，间隙过大则脉冲冲刷力度不足，筛网堵塞概率大幅提升。轮毂部分采用阶梯孔设计，与设备主轴采用H7/k6过渡配合，端面设置6个均布的螺栓沉孔，可直接适配常规15型压力筛的主轴安装尺寸，安装时需保证旋翼端面的径向跳动量不超过0.1mm，避免旋转过程中旋翼刮蹭滤网造成部件损坏。三个旋翼采用对称式120°均布布局，旋转过程中动平衡性能优异，可适配300-600r/min的工作转速区间，旋翼的刃口做了圆弧过渡处理，避免旋转过程中对合格纤维产生过度切断，尽可能保留纤维长度以保证成纸的物理强度。在实际工况适配中，该结构可适配木浆、苇浆、

　　废纸浆等多种原料的筛选作业，针对杂质含量较高的废纸浆工况，可适当缩小旋翼与筛网的间隙，提升脉冲冲刷强度，减少筛网糊堵的清理频次；针对长纤维木浆工况，可适当放大间隙，降低纤维切断率，保证成纸的抗张、耐破等强度指标达标。建模过程中对旋翼的曲面做了连续性校验，保证曲面曲率过渡平滑，无突变折角，避免流场中产生局部涡流导致的能耗升高，同时对螺栓连接位置做了应力集中优化，在旋翼根部设置过渡圆角，降低高速旋转过程中的根部应力，提升部件的疲劳使用寿命。
