造纸生产线换纸辊配套换辊机构结构设计

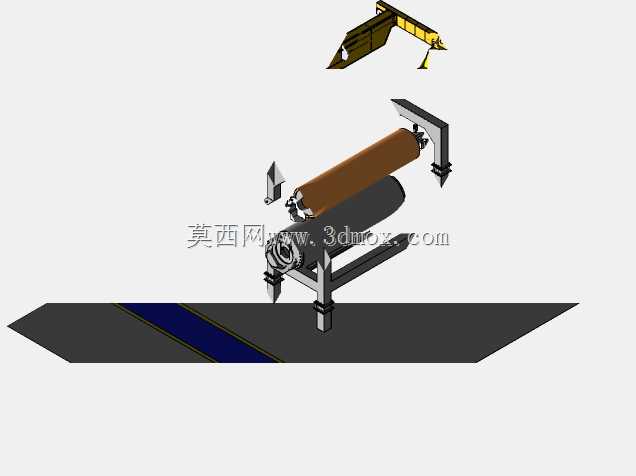

　　在制浆造纸连续生产场景中，纸机换辊作业是影响产线稼动率的关键环节，这套换纸辊机构正是针对幅宽1600-2600mm的中高速文化纸、包装纸机换辊工位开发的配套结构，主要用于纸机运行过程中磨损辊面、包覆层受损的导纸辊、引纸辊的快速更换作业，替代传统人工配合行车吊装的换辊模式，可将单辊更换作业时长压缩至原有模式的三分之一，减少非计划停机带来的产能损失。从结构设计逻辑来看，整套机构采用悬臂式支撑框架搭配可翻转定位托架的组合形式，支撑立柱采用厚壁矩形型钢焊接成型，底部通过预埋螺栓与纸机操作侧的混凝土基础平台固定，安装时需保证立柱导向面与纸机辊系轴向的平行度公差控制在0.2mm/m以内，避免换辊过程中辊轴与轴承座出现卡滞。

　　托架部分设置了与辊轴轴颈匹配的V型定位槽，槽面镶嵌尼龙耐磨衬板，既可以避免金属硬接触划伤辊轴加工面，也能在托举辊体时提供足够的摩擦力，防止辊体轴向窜动。机构的摆臂组件采用铰接式连接结构，配套的限位挡块可在摆臂举升至工作位时实现机械锁止，无需额外配置持续的动力保持即可承载整根辊体的重量，适配的辊体单重范围覆盖120kg-350kg，可满足多数中小型纸机导辊、引纸辊的换辊需求。设计过程中充分考虑了纸机操作侧的空间边界，整套机构在收回非工作状态时，最外侧轮廓距离纸机操作面的距离不超过320mm，不会占用操作侧的巡检通道，也不会与纸机现有的走台、刮刀装置、引纸绳轮组件产生运动干涉。辊体托举到位后，

　　托架上的定位销可与辊体轴承座上的预制定位孔快速对齐，方便检修人员完成轴承座固定螺栓的拆装作业，无需额外调整辊体的周向与轴向位置。整套结构没有采用复杂的电控或液压驱动元件，全部采用纯机械结构实现动作，适配造纸车间高湿、高纸尘的恶劣工况，日常维护仅需定期对铰接销轴加注润滑脂、检查耐磨衬板磨损量即可，不会因为电子元件故障导致机构失效，非常适合老旧纸机的技术改造场景，安装时无需对现有纸机机架进行大规模切割焊接，仅需在操作侧基础平台预制四个M24的预埋螺栓孔即可完成固定，改造成本与施工周期都远低于进口的全自动换辊装置。
