卧式数控加工中心设备结构三维建模

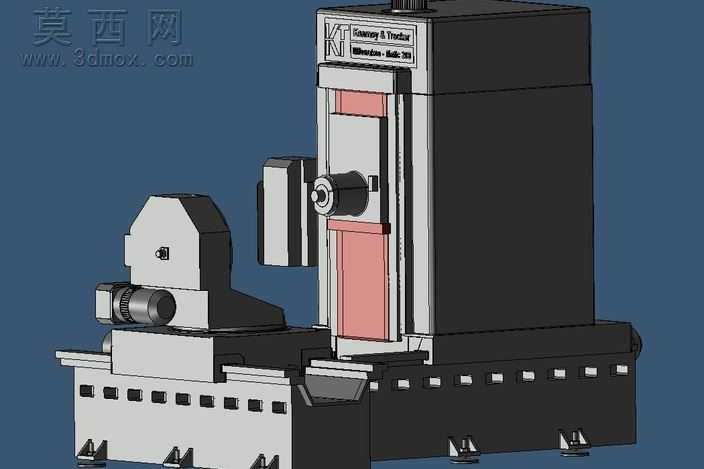

本次三维建模作品围绕卧式数控加工中心展开完整结构还原，建模过程中严格遵循真实机床的尺寸比例与布局逻辑，对设备各功能模块进行了精细化拆解与复刻。模型整体分为床身基座、主轴立柱、工件装夹工作台、刀库组件、防护结构五大核心部分，床身部分采用厚重的一体化造型设计，底部预留了调平支撑脚的安装位，表面的排屑槽、安装孔位均按照真实机床的结构特征逐一还原，保证基座部分的承重结构逻辑与实际设备完全一致。主轴立柱部分采用立式箱型结构，正面的导轨安装面、主轴滑座的滑动行程结构都做了精准呈现，主轴端部的刀具装夹接口、驱动电机的安装位细节清晰，滑座部分的进给传动结构预留位置也完全符合真实机床的传动布局。工件装夹单元采用卧式双顶尖配合卡盘的结构设计，可适配轴类、盘类等多种工件的装夹需求，尾座的伸缩调节结构、工作台的横向进给导轨结构都做了完整建模，各运动部件的相对位置关系经过反复校准，完全匹配实际加工时的运动行程逻辑。外观防护部分的钣金护罩采用分层设计，活动防护门的开合结构、观察窗的安装位、操作面板的预留位置都做了细节还原，不同功能区域的材质做了区分处理：床身、立柱等铸铁部件采用哑光深灰金属材质，钣金护罩采用浅灰白的冷轧板材质，操作区域的防护门边框采用醒目的红色涂装区分，底部排屑区域采用黑色防滑金属材质，各材质的粗糙度、反光度参数都经过反复调试，渲染后呈现出接近真实工业设备的质感。建模过程中对各部件的装配关系做了严格校验，所有连接孔位、配合面的位置都完全对齐，可直接用于加工模拟、结构展示、教学演示等多种场景，完整还原了卧式数控加工中心的整体结构特征与功能布局，能够清晰展现此类机床的工作原理与结构组成。
