三轴联动数控加工设备结构设计

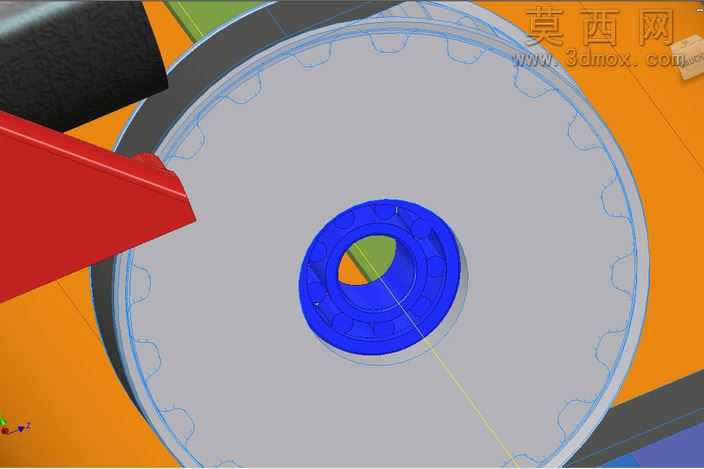

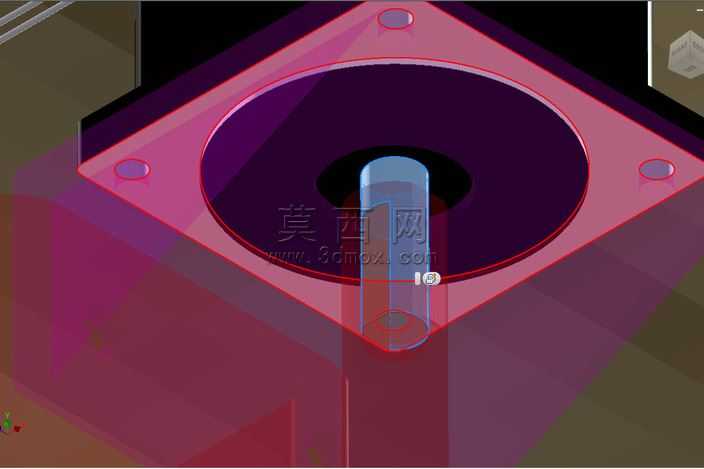

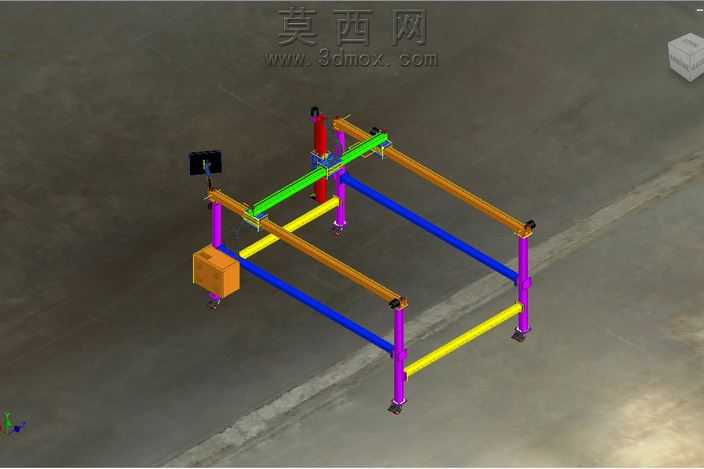

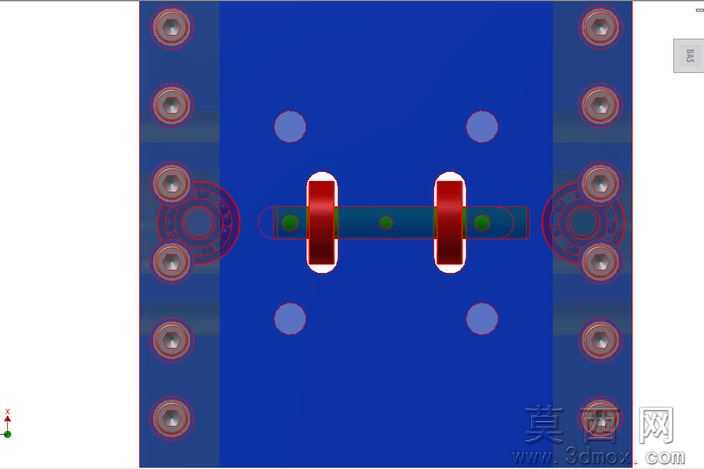

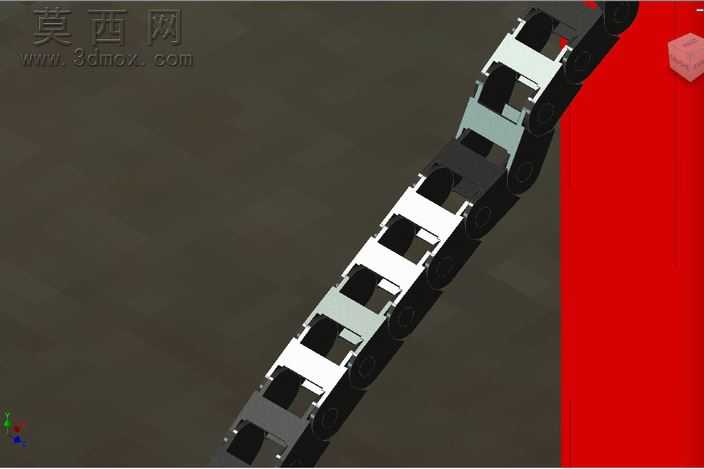

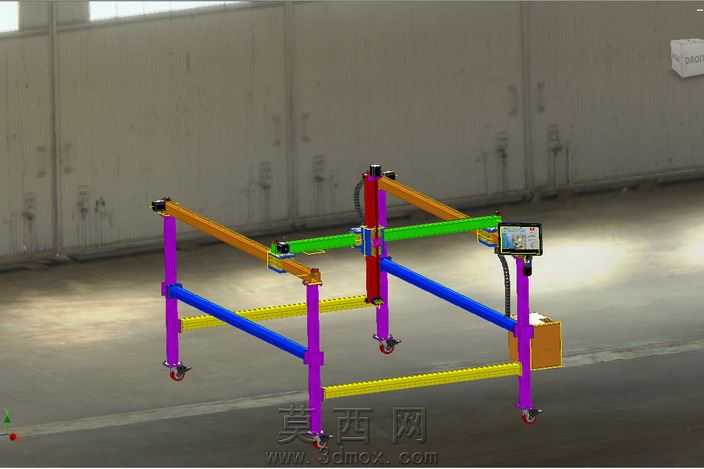

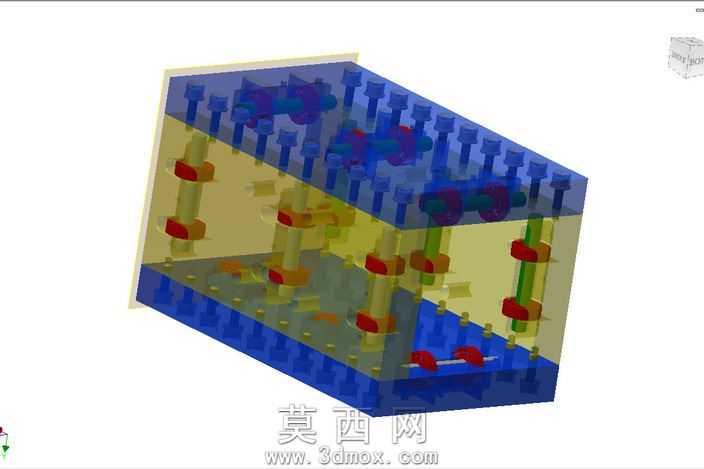

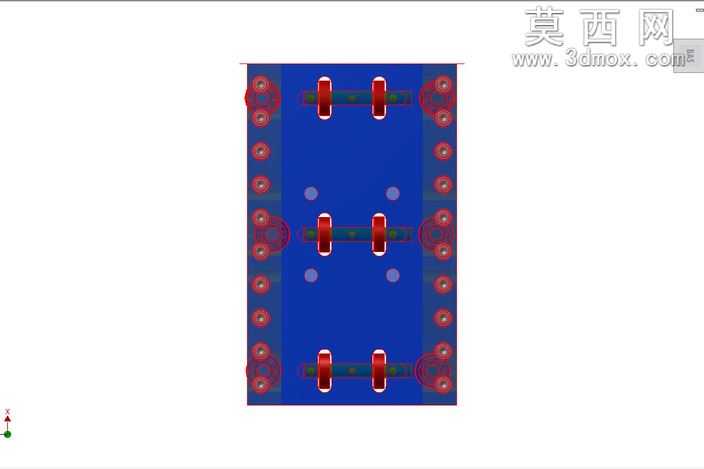

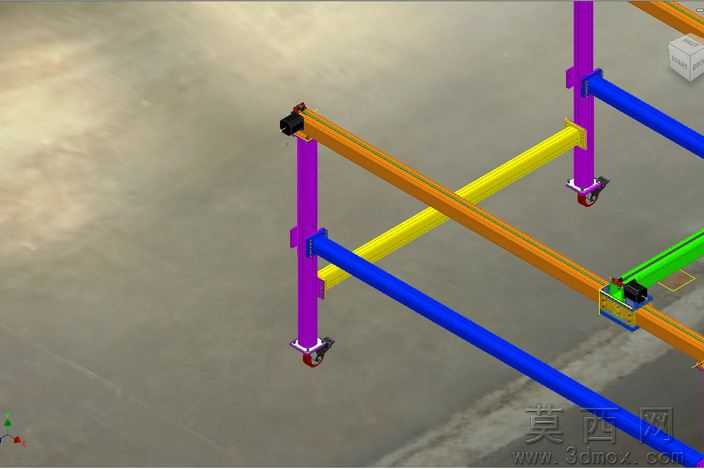

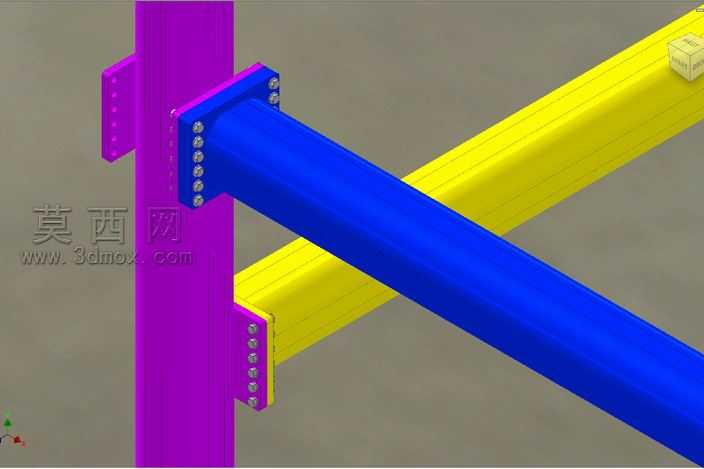

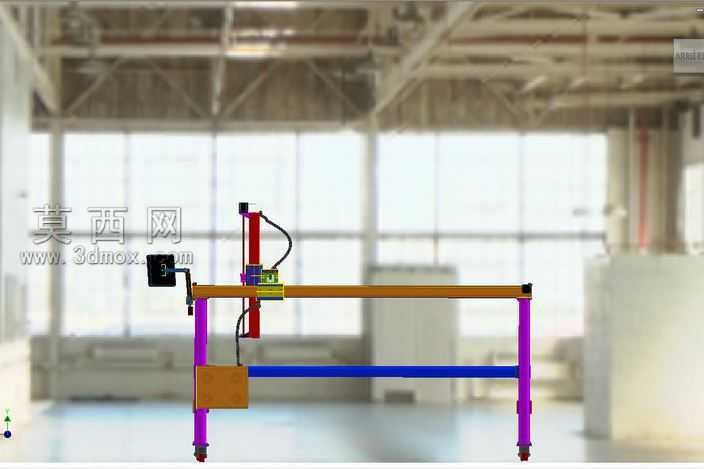

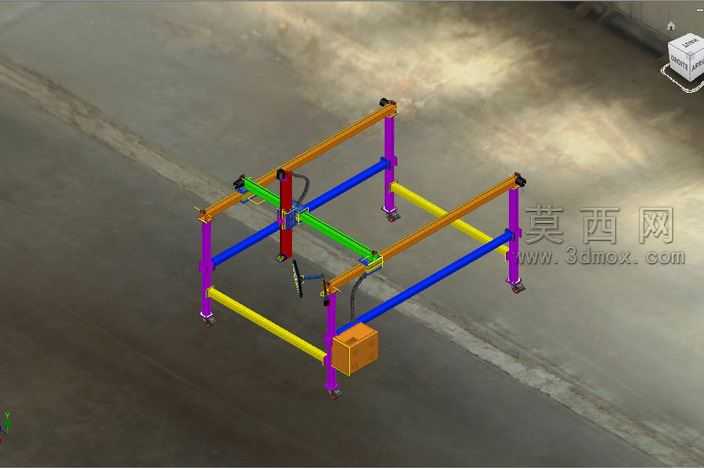

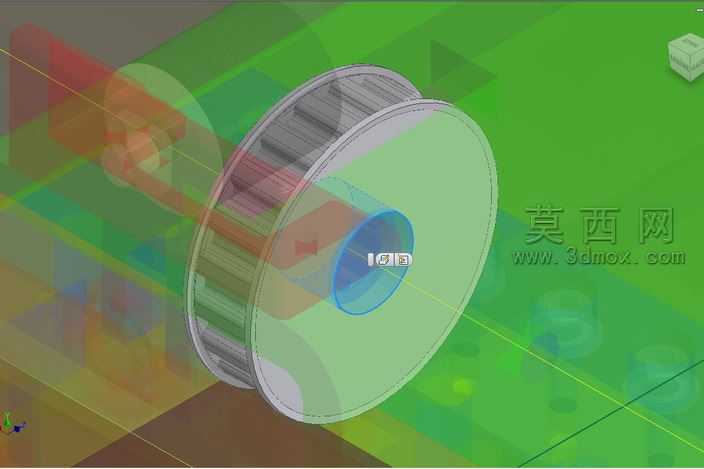

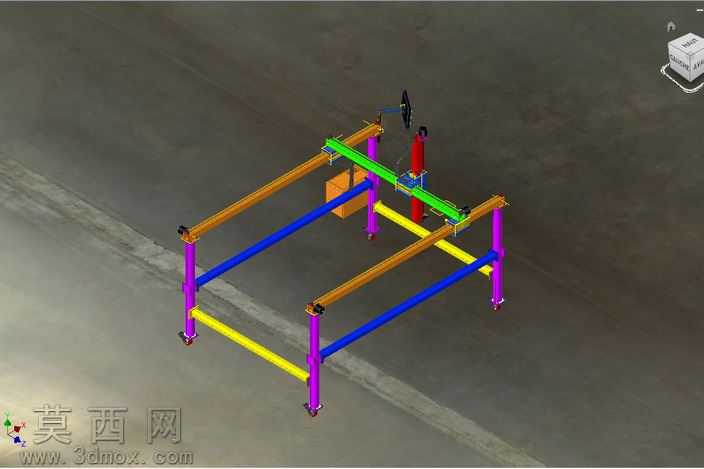

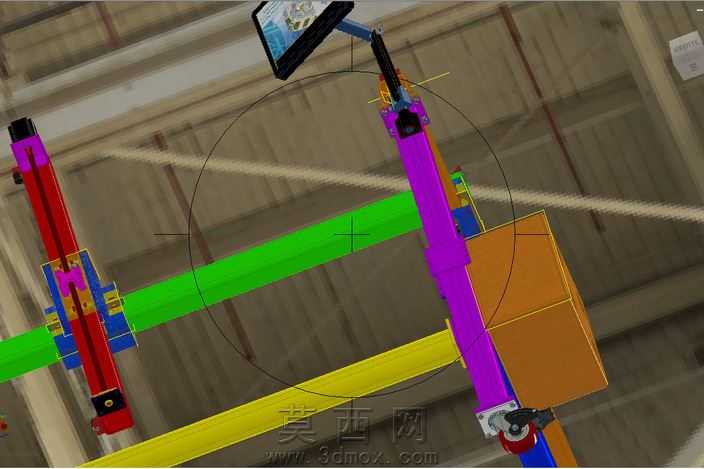

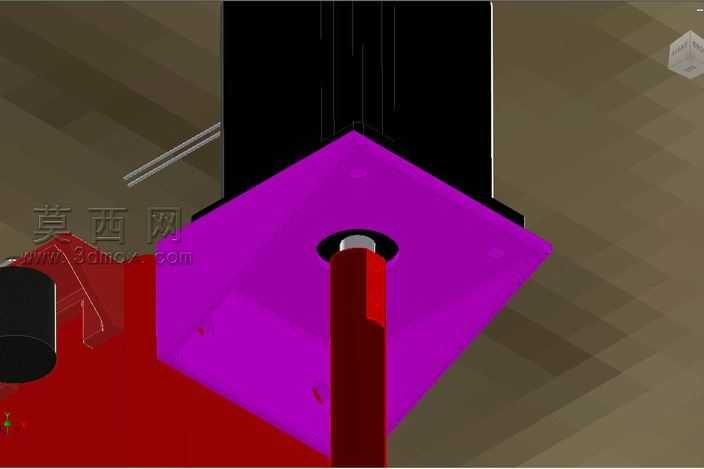

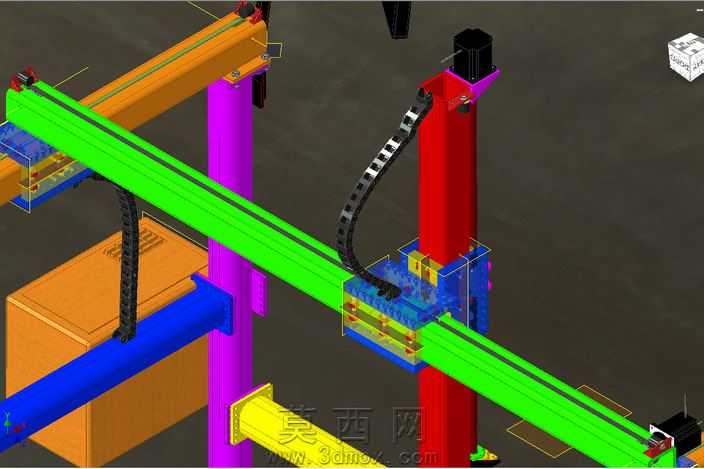

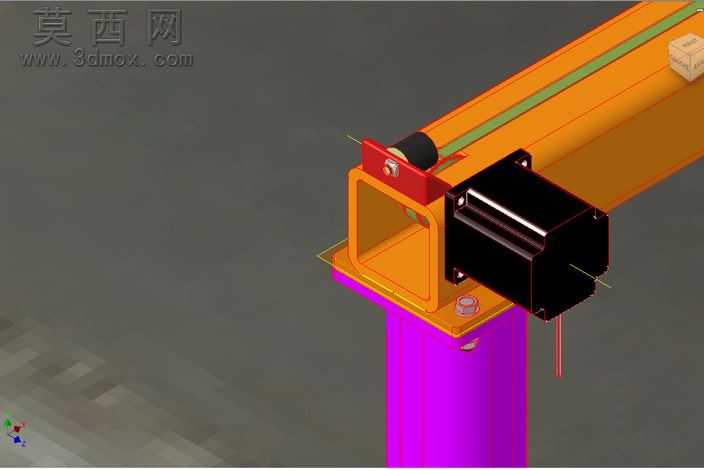

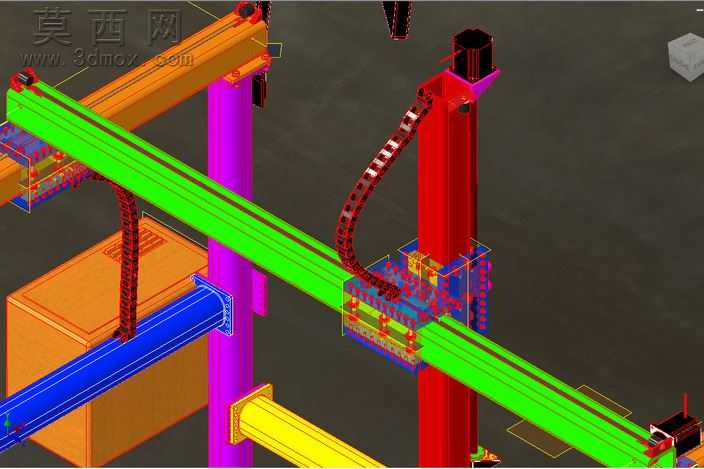

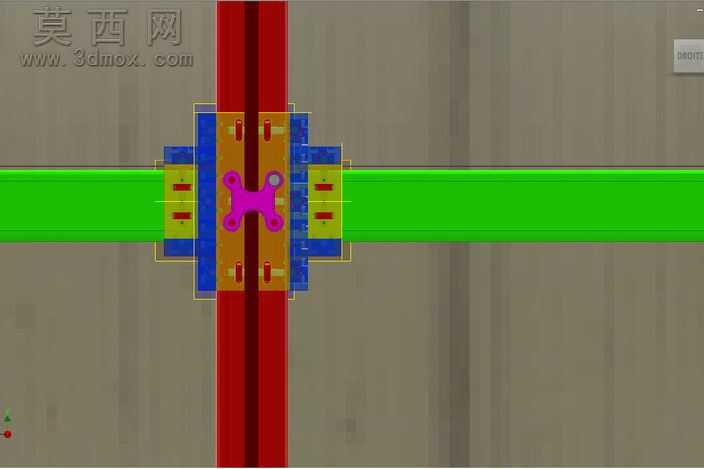

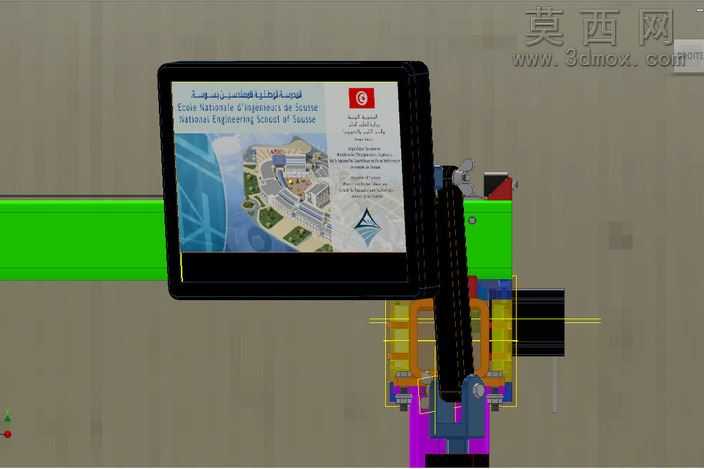

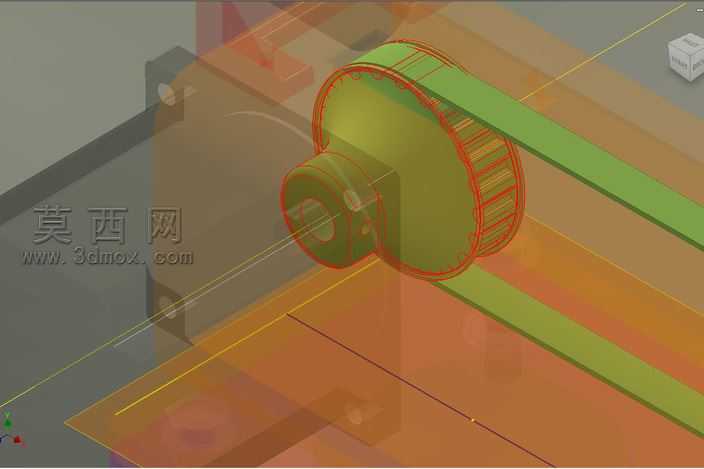

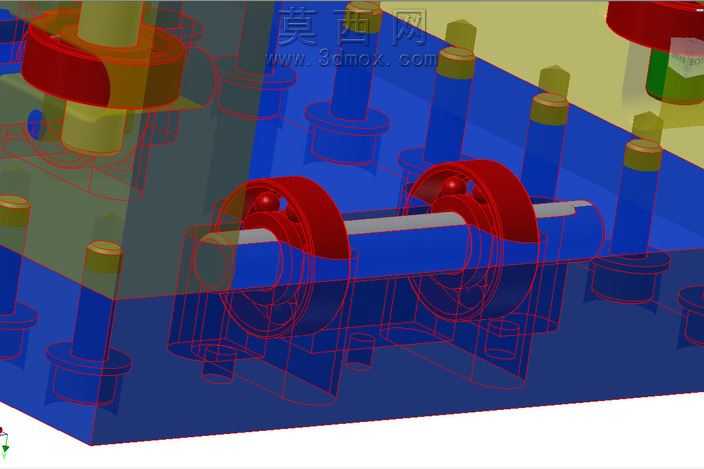

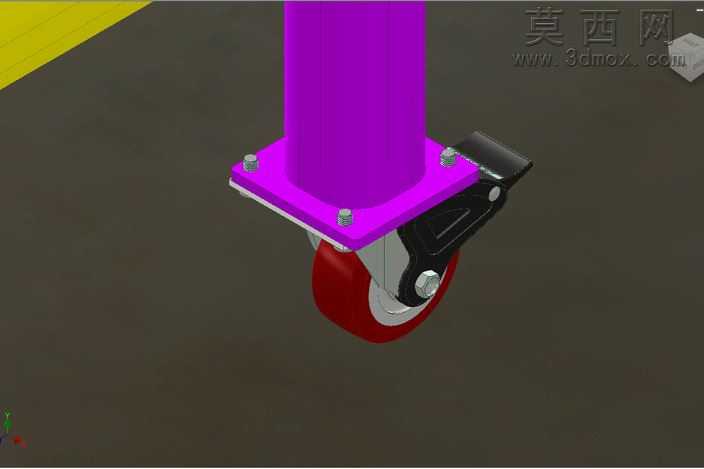

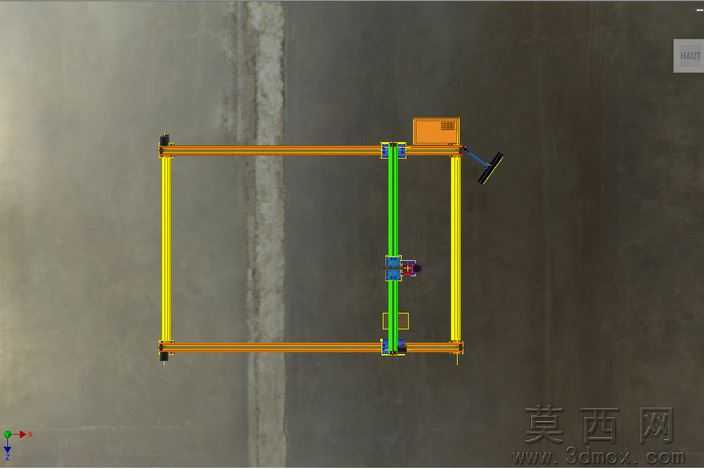

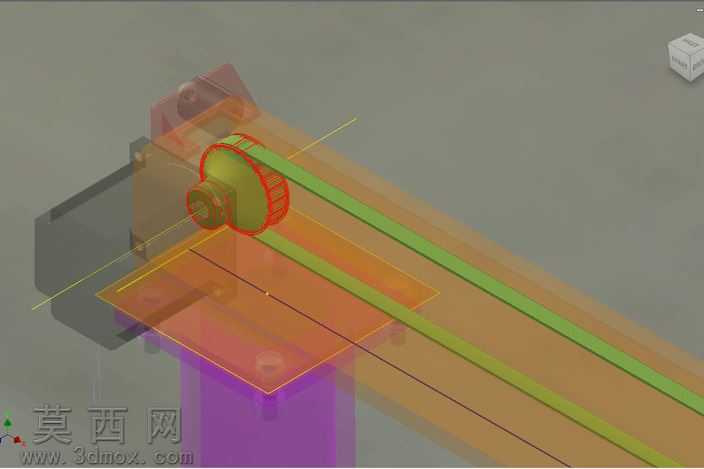

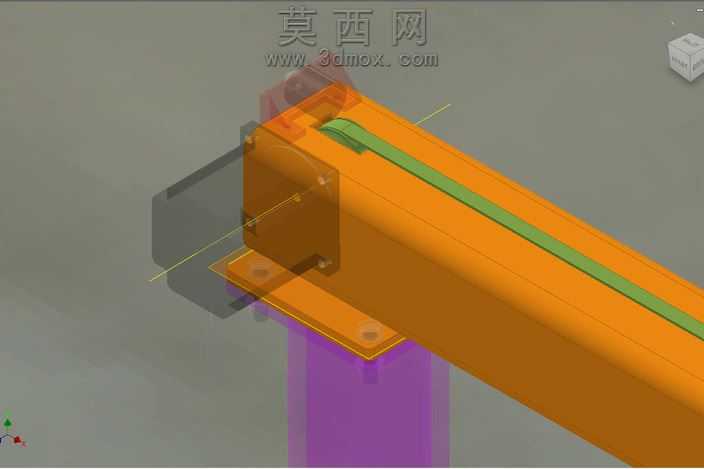

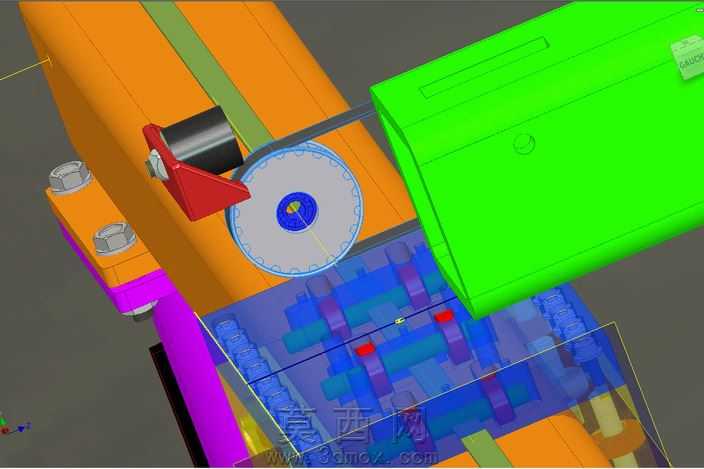

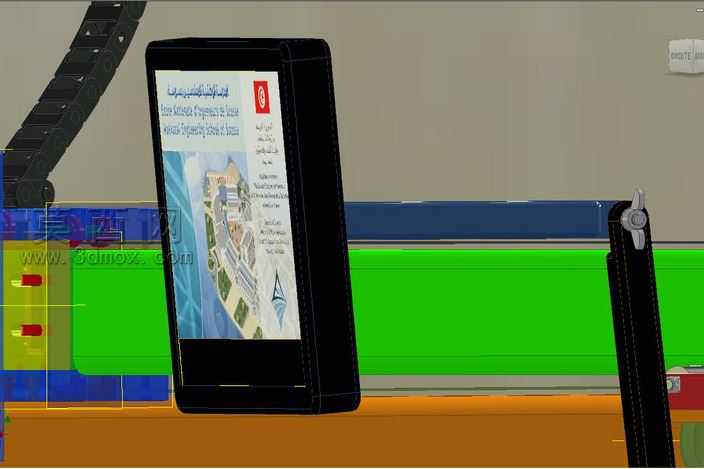

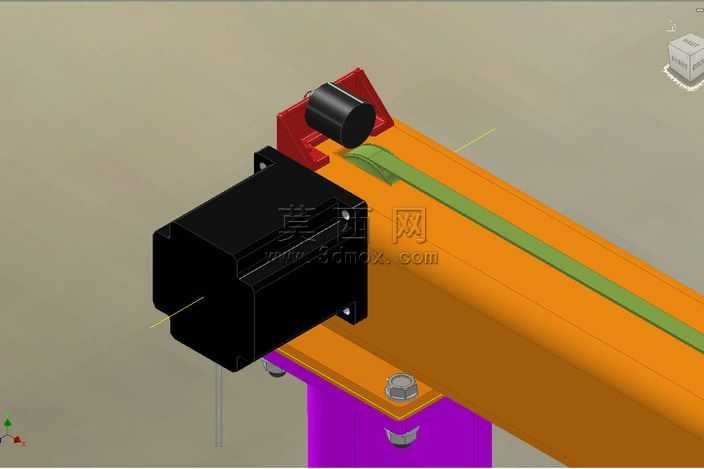

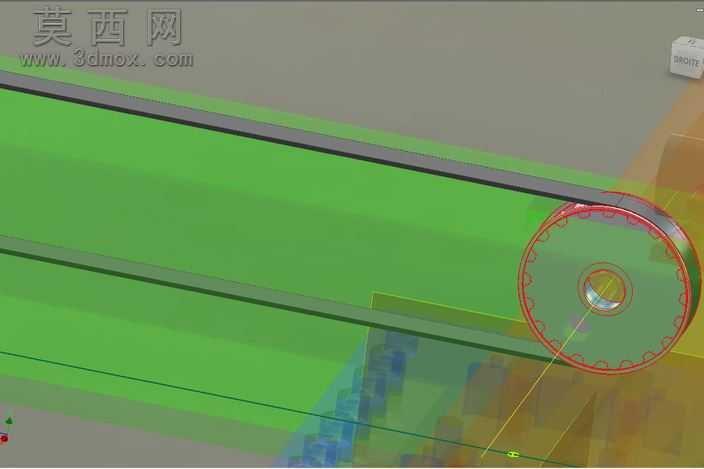

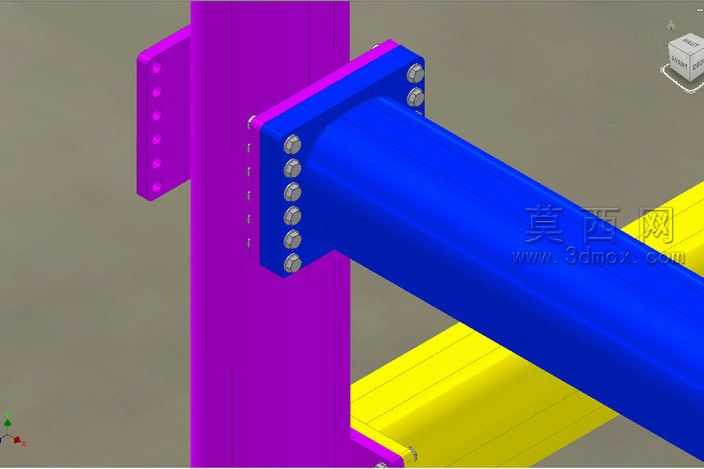

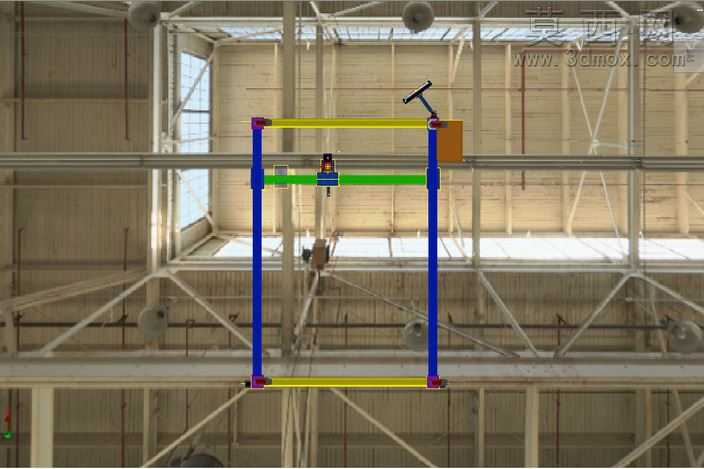

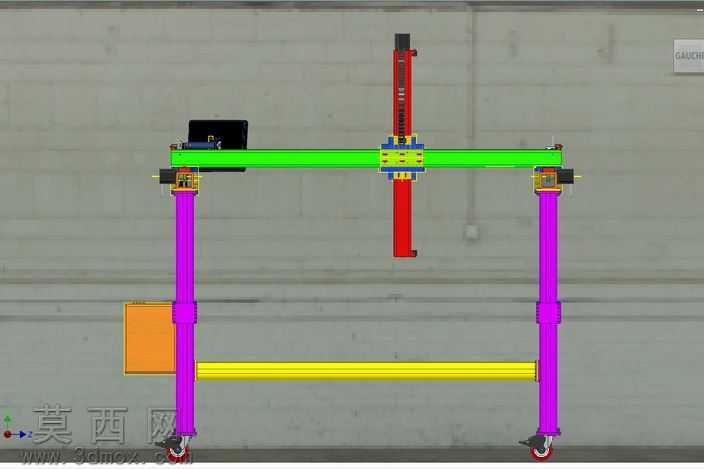

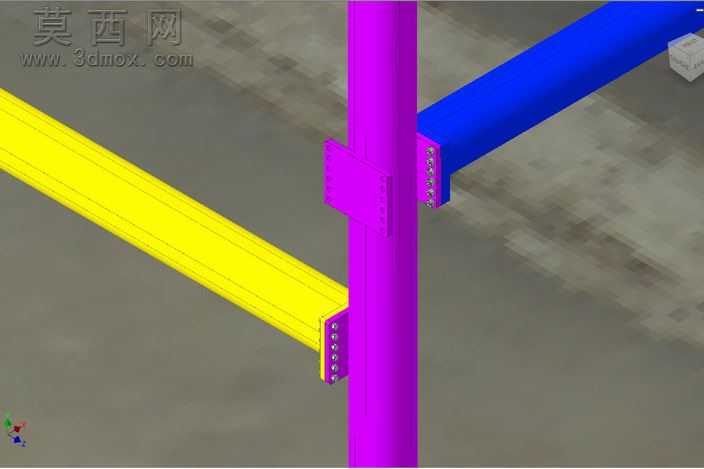

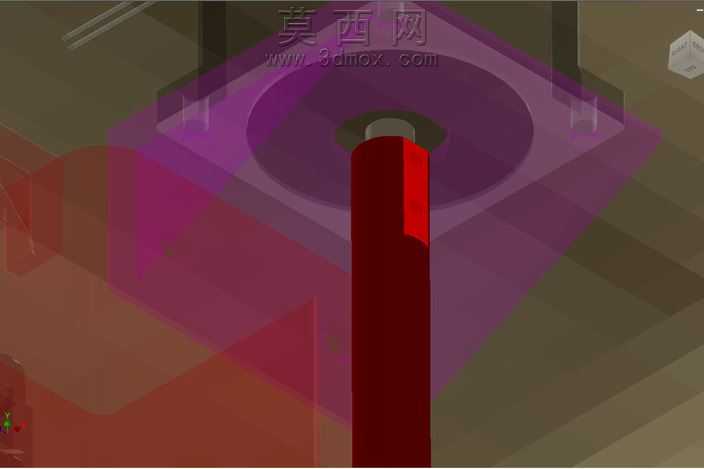

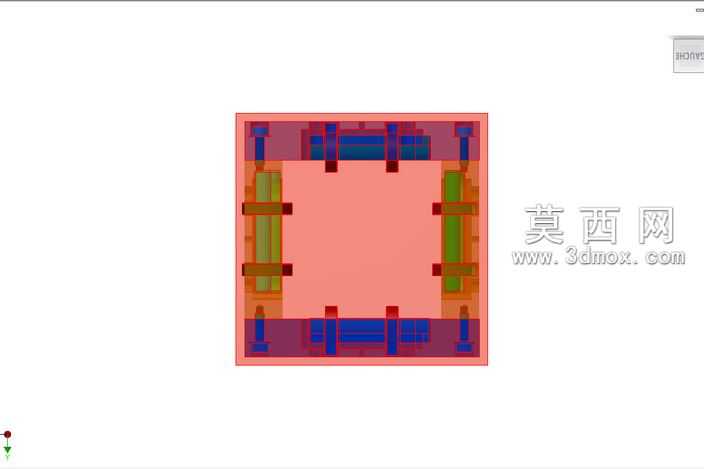

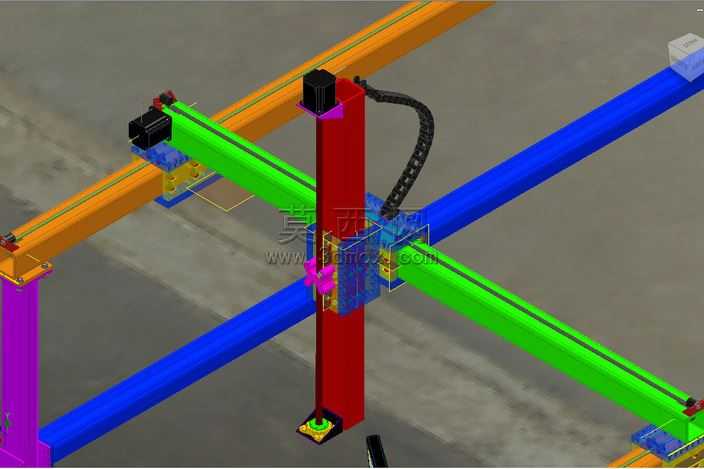

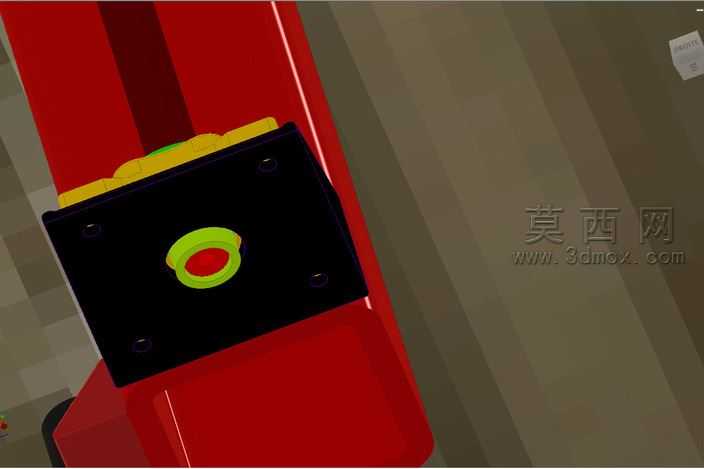

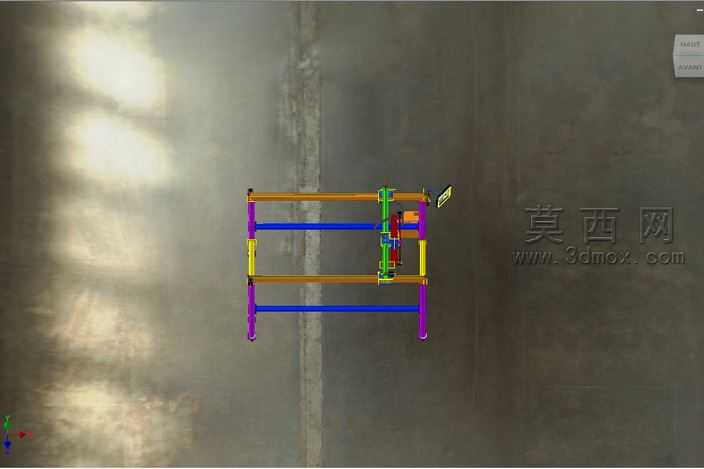

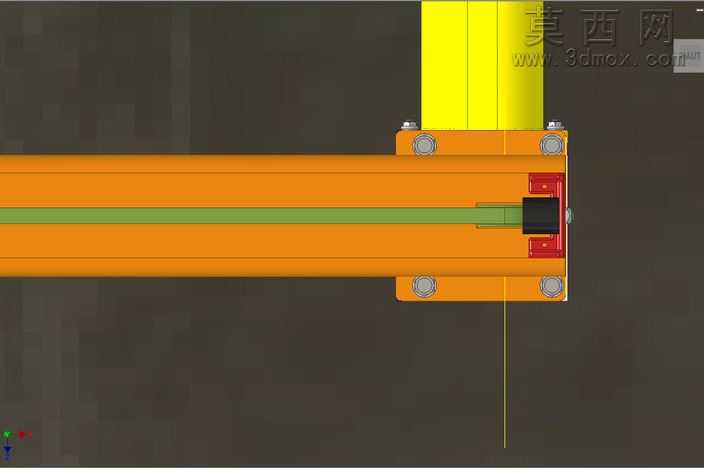

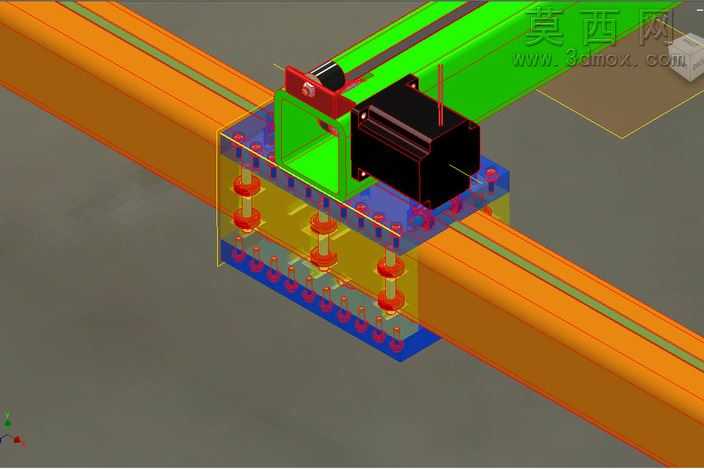

本作品为三轴数控加工设备的三维设计方案，整体采用龙门式框架结构，通过三维建模软件完成全参数化零件设计与整机装配，所有结构件均按照实际加工工艺要求完成尺寸校核，保证各运动轴的行程范围与安装精度符合设计预期。建模过程中对竖向支撑立柱、横向移动横梁、纵向传动导轨分别进行独立零件建模，赋予不同的材质属性区分结构功能：竖向支撑采用紫色哑光金属材质模拟喷涂后的方钢型材，横向与纵向传动梁分别采用橙色、蓝色金属漆材质区分运动方向，传动齿条采用亮黄色工程塑料材质，末端操作器安装位预留标准接口，可适配激光切割头、3D打印挤出头、小型铣削主轴等不同作业工具。整机底部配置带刹车的万向脚轮，方便设备移位与工位调整，侧面集成触控式数控操作屏，操作面板的人机交互角度经过渲染调试，符合日常操作的视觉习惯。设计思路围绕低成本桌面级数控加工需求展开，三个运动轴分别对应X向纵向进给、Y向横向进给、Z向垂直进给，通过齿轮齿条传动实现大行程范围内的平稳移动，各轴的驱动电机安装位、走线槽、限位开关安装座均在建模阶段完成预留，装配过程中完成了运动干涉检查，确保全行程范围内各运动部件无碰撞卡滞。渲染阶段采用车间实景环境光模拟设备实际使用场景，材质的反光度、粗糙度参数经过多次调整，还原金属结构件的真实质感，同时对设备的运动逻辑进行了装配体仿真验证，三轴联动的运动轨迹可覆盖整个加工台面，满足小尺寸工件的激光雕刻、轻型铣削、熔融沉积成型等多种加工需求，整体结构拆装方便，零部件通用性强，适合小型加工场景或教学演示使用。
