汽车轮毂连接法兰轴结构三维设计

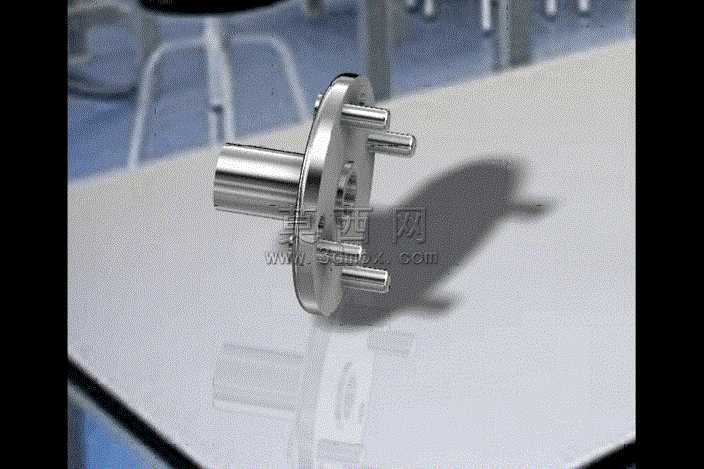

本作品为汽车轮毂配套的连接法兰轴三维结构设计，整体采用一体化建模思路完成，在三维建模过程中优先保证各装配基准的同轴度要求，主体轴段与法兰盘采用共轴拉伸特征生成，轴段外圆面设置高精度配合面公差预留量，满足后续与轮毂轴承内圈的过盈装配需求。法兰盘周向均匀分布四根定位销柱，销柱与法兰盘采用布尔合并特征生成，销柱端面做倒角处理，既降低装配时的对位难度，也能避免锐边磕碰造成的装配公差偏差。建模阶段对法兰盘与轴段的过渡区域做圆角强化处理，通过曲面倒圆特征分散应力集中点，提升构件在交变载荷下的结构疲劳寿命，避免车辆行驶过程中连接部位出现断裂风险。渲染阶段采用金属镀铬材质赋予整体构件，材质参数设置高反射率与低粗糙度，模拟真实钢制构件经机加工后的金属光泽效果，场景采用柔和的漫反射打光方案，清晰呈现轴段外圆的车削纹理、法兰盘端面的铣削加工痕迹以及各销柱的轮廓细节，同时通过阴影投射效果直观展现构件的立体形态与空间比例。结构设计上充分考虑实际装配工况，轴段长度经过参数化校核，匹配对应车型轮毂的安装深度，法兰盘的安装孔位间距严格遵循行业通用安装标准，可直接适配同规格的轮毂总成装配，无需额外修改孔位参数。建模过程中所有特征均保留参数化编辑属性，后续可根据不同车型的载荷需求调整轴段直径、法兰盘厚度以及销柱数量，快速衍生出适配不同吨位车型的同系列构件模型，大幅提升同类型零件的设计迭代效率。
