简易平行轴传动齿轮箱结构设计

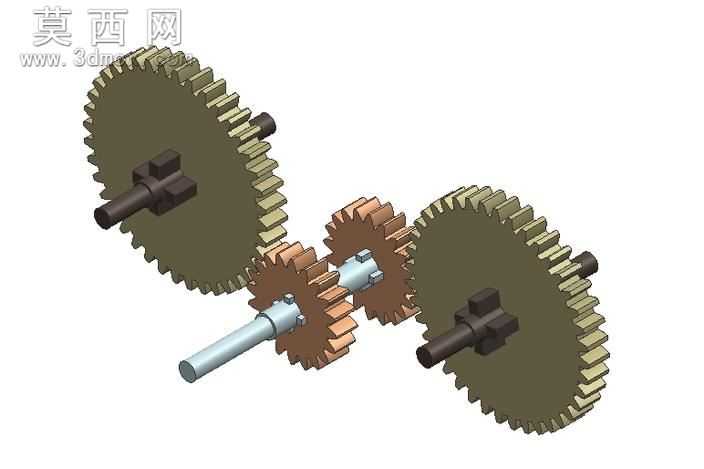

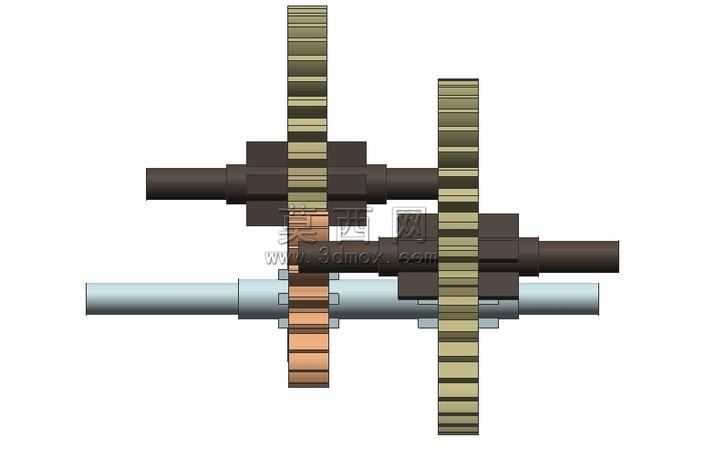

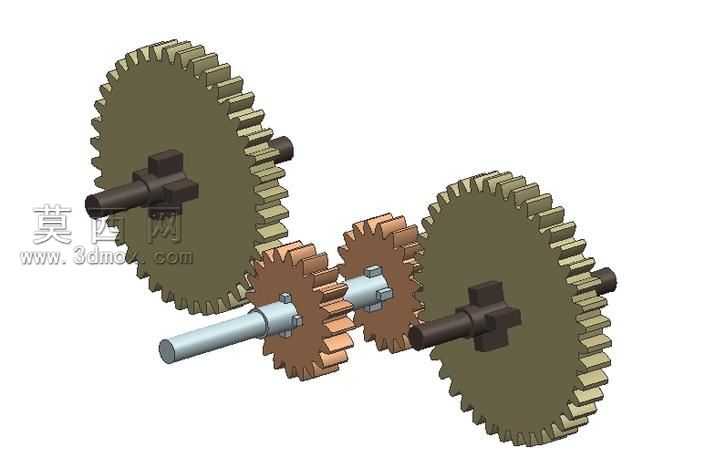

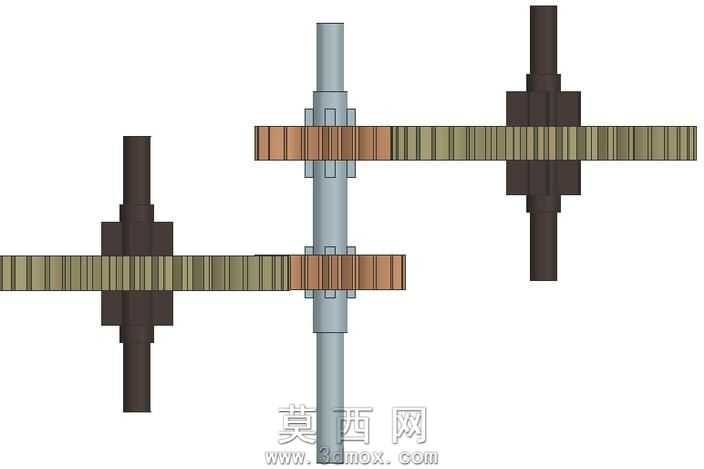

本作品为简易平行轴式齿轮箱三维建模设计，整体采用经典的定轴轮系布局，共设置三根平行排布的传动轴，轴上分别装配不同齿宽的圆柱直齿轮，通过齿轮间的啮合实现动力的传递与转速变换。建模过程中首先完成各传动轴的参数化绘制，依据传动比要求匹配对应齿数的齿轮参数，对轴肩、键槽等定位结构做了精准还原，保证齿轮装配后轴向定位可靠、啮合间隙合理。齿轮建模严格遵循渐开线齿廓生成逻辑，齿形参数符合通用机械传动设计规范，齿面、轮毂等结构细节完整，可直观展示轮齿啮合的接触状态。箱体部分采用简化的开放式布局设计，省略冗余的外部壳体结构，重点突出内部传动链的排布逻辑，便于学习者快速理解齿轮箱的动力传递路径。材质渲染上区分了不同部件的视觉表现：传动轴采用金属银灰色质感模拟钢材加工效果，齿轮根据啮合配对关系分别赋予棕铜色与橄榄绿的差异化金属材质，既清晰区分不同传动级的零件，也让整体装配关系一目了然。设计思路上偏向教学演示用途，摒弃了复杂的密封、润滑附属结构，聚焦齿轮传动核心原理，所有零件间的装配约束完全符合实际机械装配要求，可直接用于运动仿真演示，直观展现输入轴到输出轴的转速、扭矩变换过程，也可作为机械原理教学、简易传动装置方案设计的参考模型，帮助从业者快速掌握平行轴齿轮箱的基础结构逻辑与设计要点。
