带止动块中等负荷方形法兰橡胶脚轮

　　这款带止动结构的中等负荷脚轮，核心适配场景覆盖工业生产车间的周转料架、轻型自动化设备移动底座、仓储物流拣选台车、商用服务设备柜体等需要短距离移位与定点驻留的场景，在设备需要频繁调整工位、又要保证作业时无位移偏移的工况下适配性极强。从结构设计逻辑来看，顶部采用方形法兰安装座，四个安装孔位对称分布在法兰盘四角，相比丝杆安装形式，法兰盘的接触面积更大，安装后受力更均匀，能有效分散轮体承载时的局部应力，避免安装基座因长期受载出现变形，安装时可直接通过螺栓与设备底部的安装面锁紧，适配厚度4mm以上的钢制或铝制设备底板，安装边界需预留法兰盘外沿10mm以上的操作空间，方便螺栓紧固作业。轮体支架采用一体式冲压成型的钢制支架，

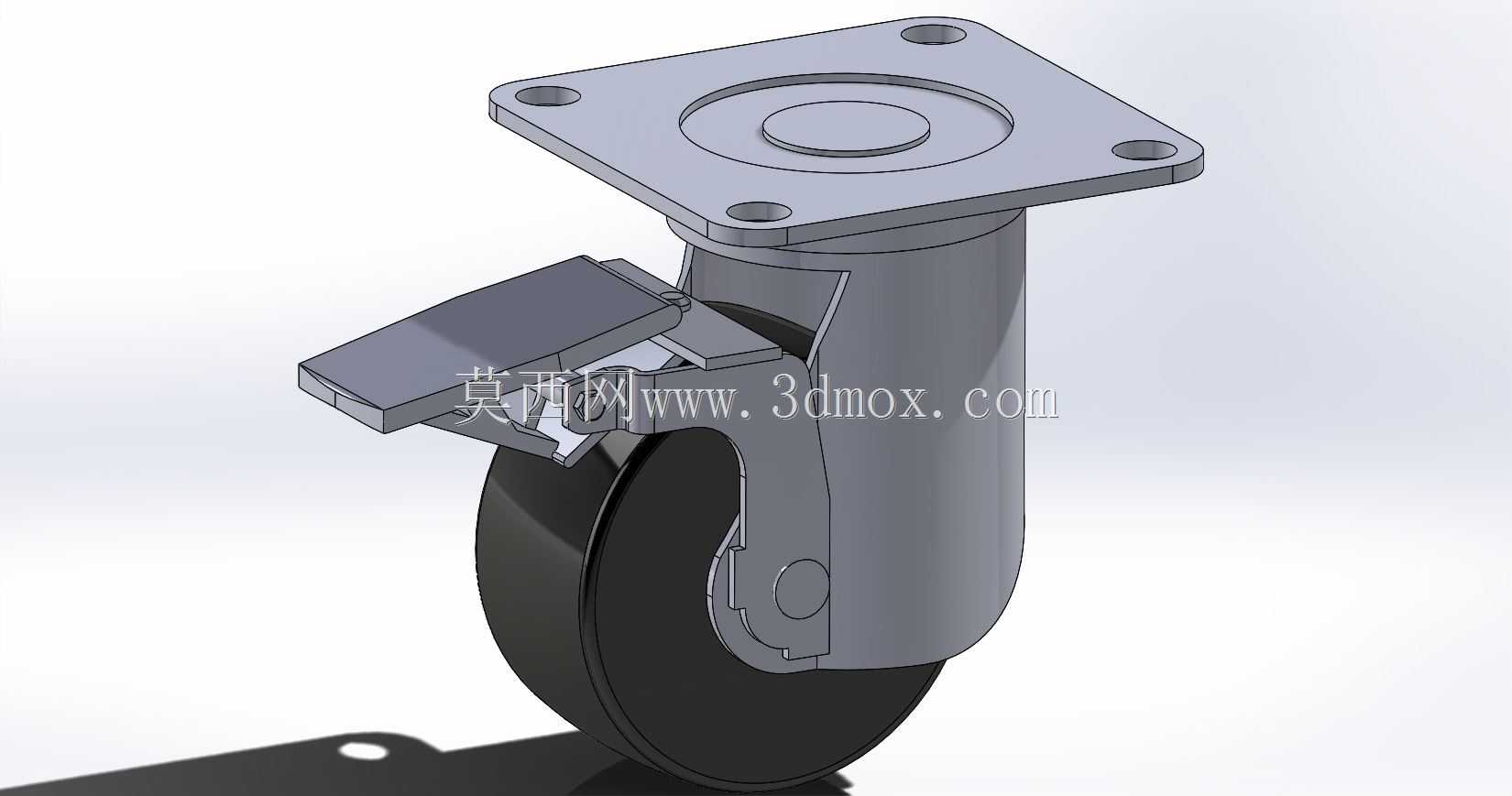

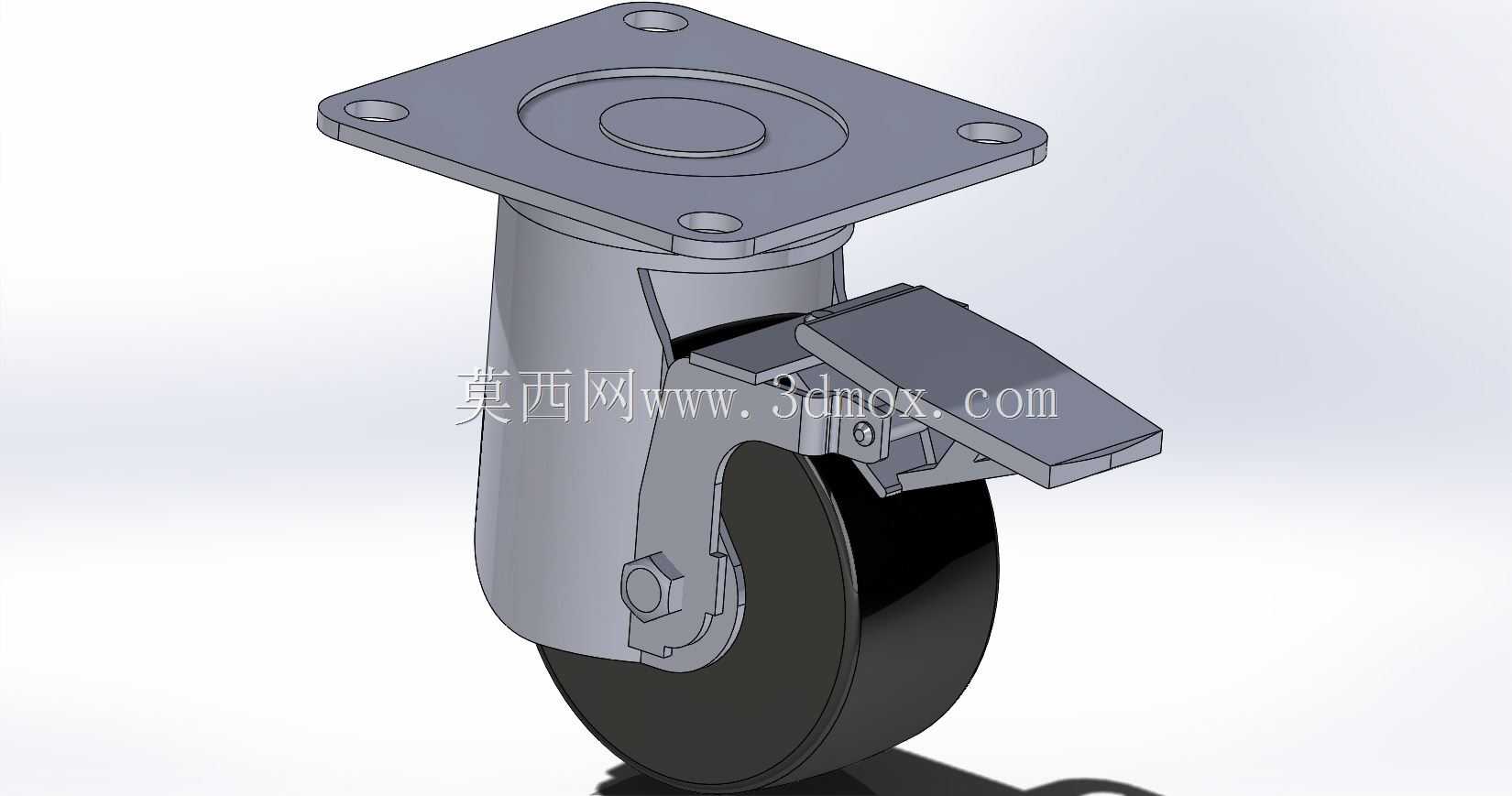

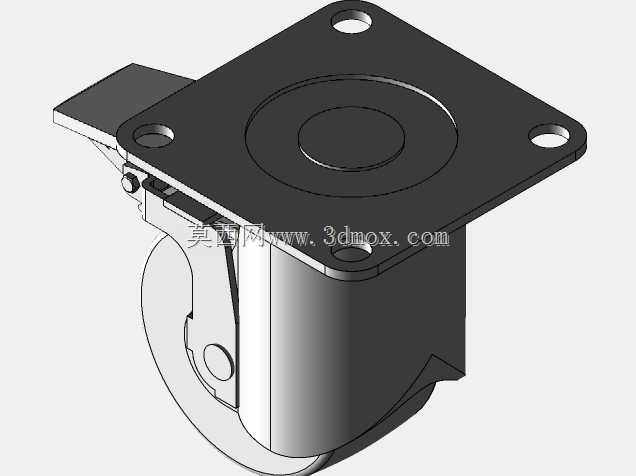

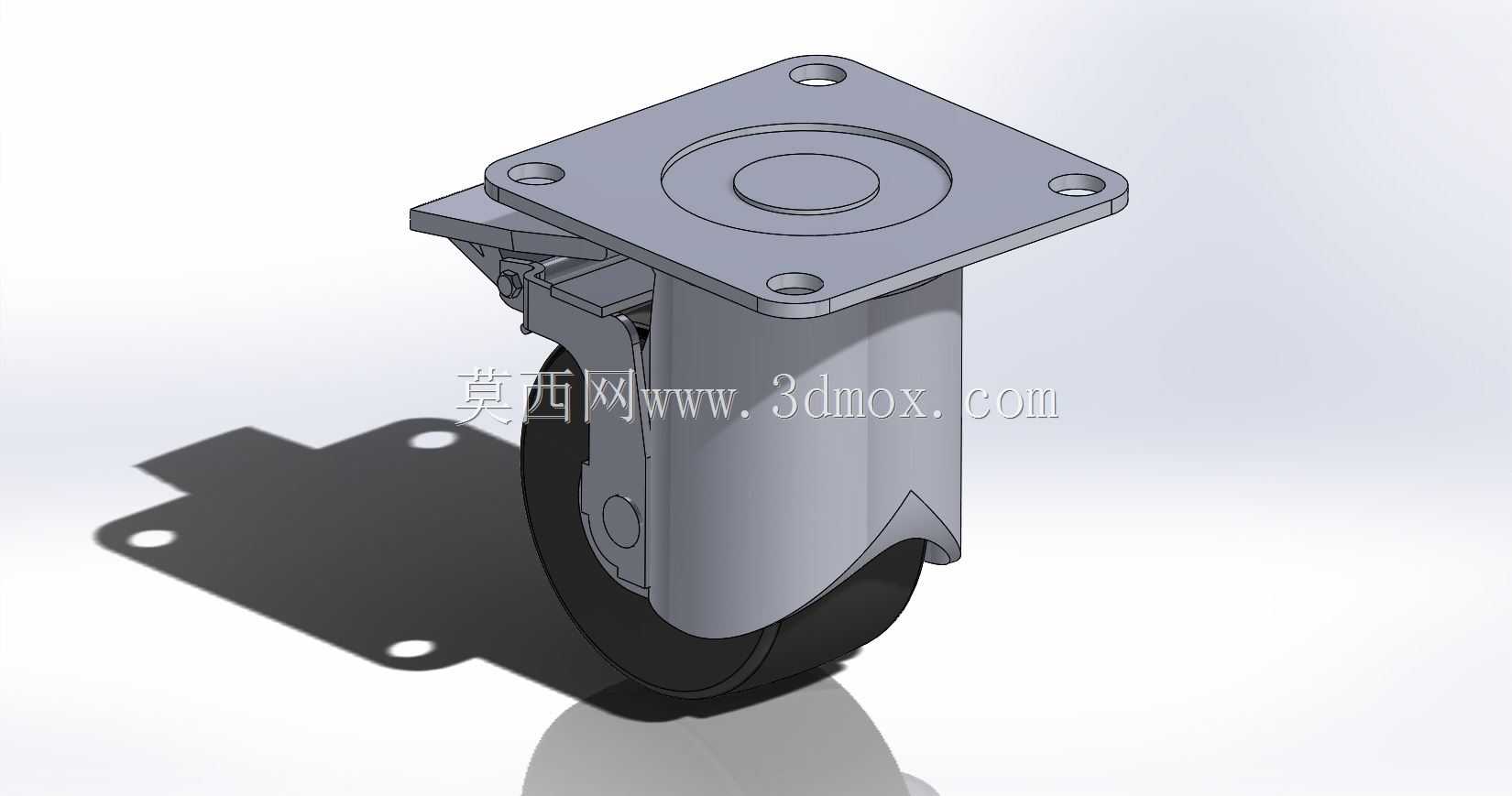

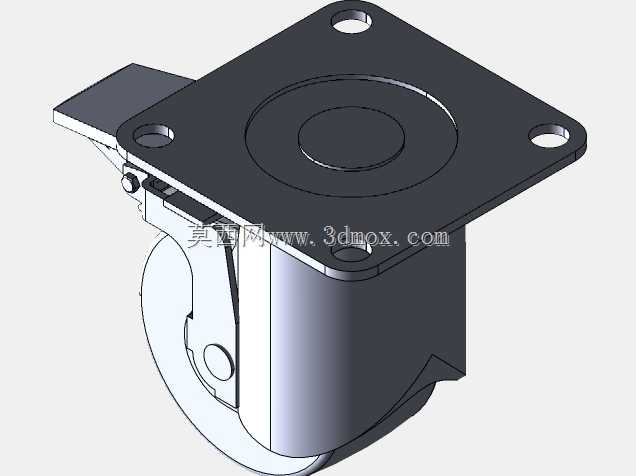

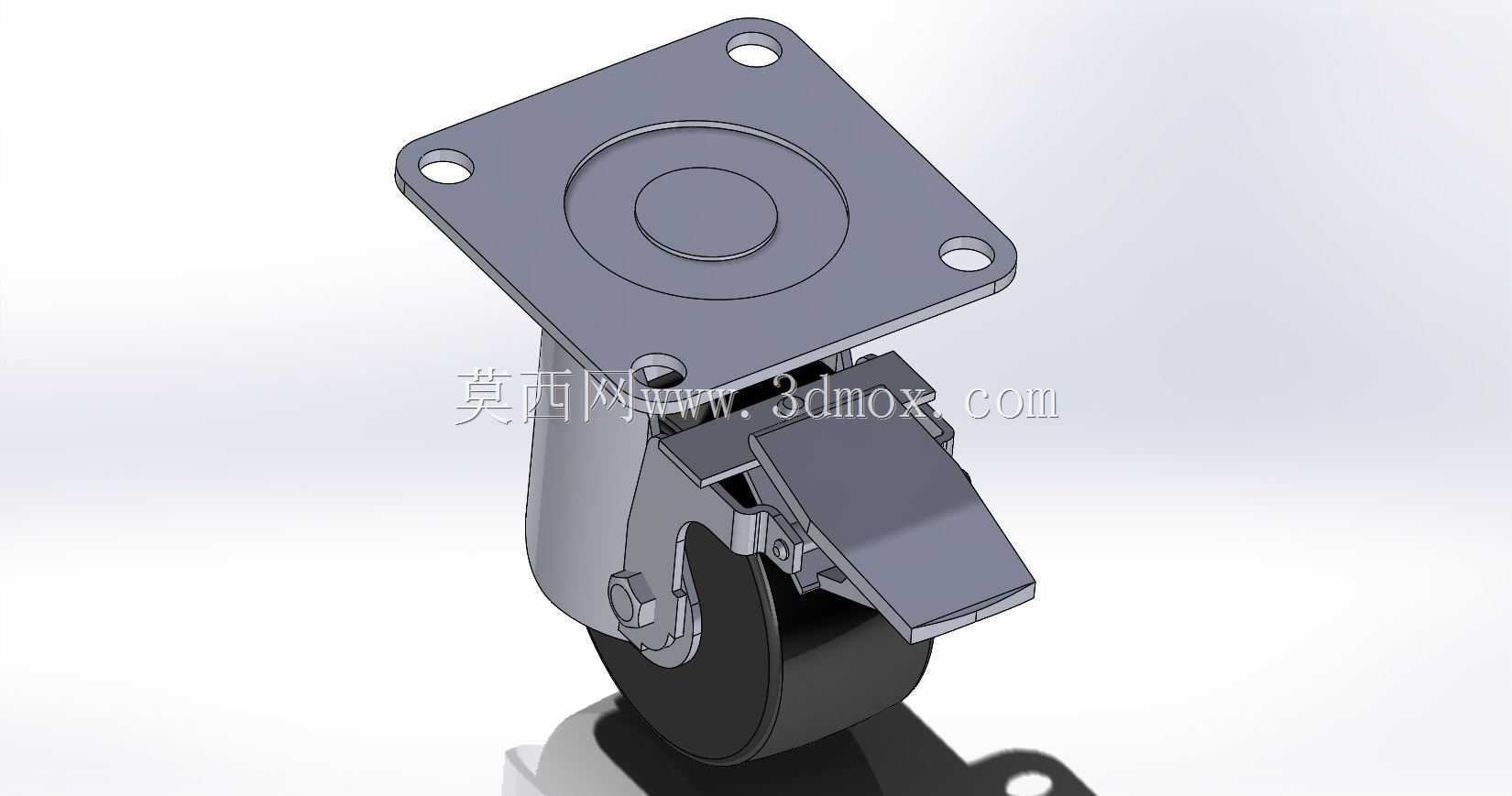

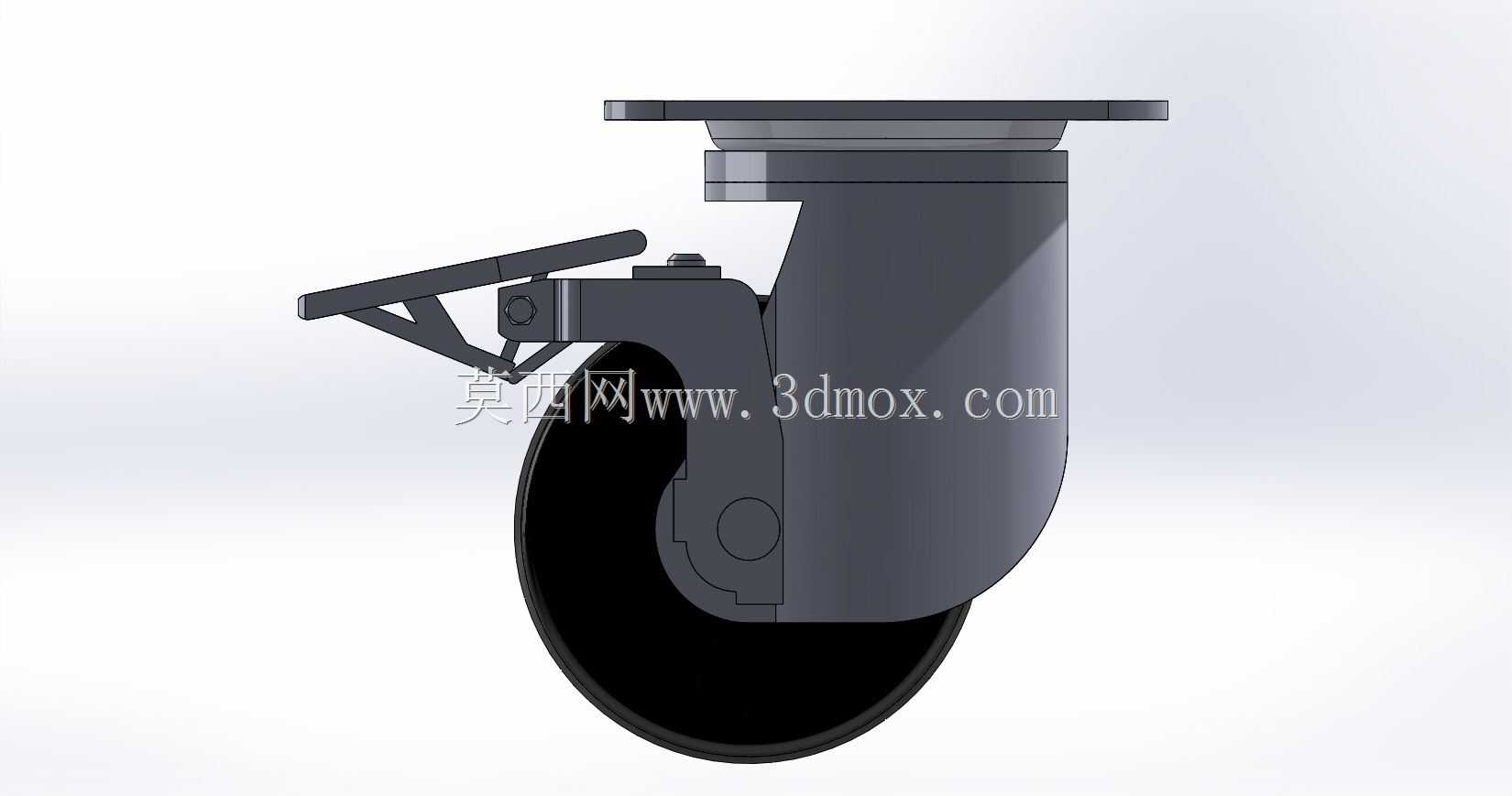

　　回转部位内置精密旋转接头，转向时阻尼均匀无卡滞，即使在满载状态下也能轻松推行转向，不会出现转向卡顿导致的设备侧倾风险。车轮部分选用橡胶材质，橡胶轮面的邵氏硬度控制在适中区间，推行时能有效吸收地面微小凸起带来的振动，对环氧地坪、水泥地面、瓷砖地面等常见工业地面都有较好的适配性，不会像硬质尼龙轮那样在推行时产生较大噪音，也能避免刮伤光洁地面。侧边集成的止动块采用踏板式结构，踩下踏板后可同时锁止车轮转动与支架回转，锁止后脚轮无法转向也无法滚动，保证设备驻留时的稳定性，解锁时只需轻抬踏板即可恢复移动功能，操作无需额外工具，现场作业人员可快速完成操作。建模过程中对回转副的配合间隙、刹车块与轮面的接触行程、法兰安装孔的位置度都做了精准还原，

　　支架的折弯圆角、焊接部位的结构过渡都符合实际加工工艺要求，可直接用于设备选型时的装配干涉校验，也能作为非标脚轮改型设计的基础参考模型，在做设备底部布局设计时，可直接调用该模型匹配安装孔位，提前核算脚轮安装后设备底部的离地间隙，避免出现离地间隙不足导致的底部剐蹭问题，同时也能验证刹车踏板的操作空间是否足够，防止踏板与设备底部结构出现干涉，影响刹车功能的正常使用。
