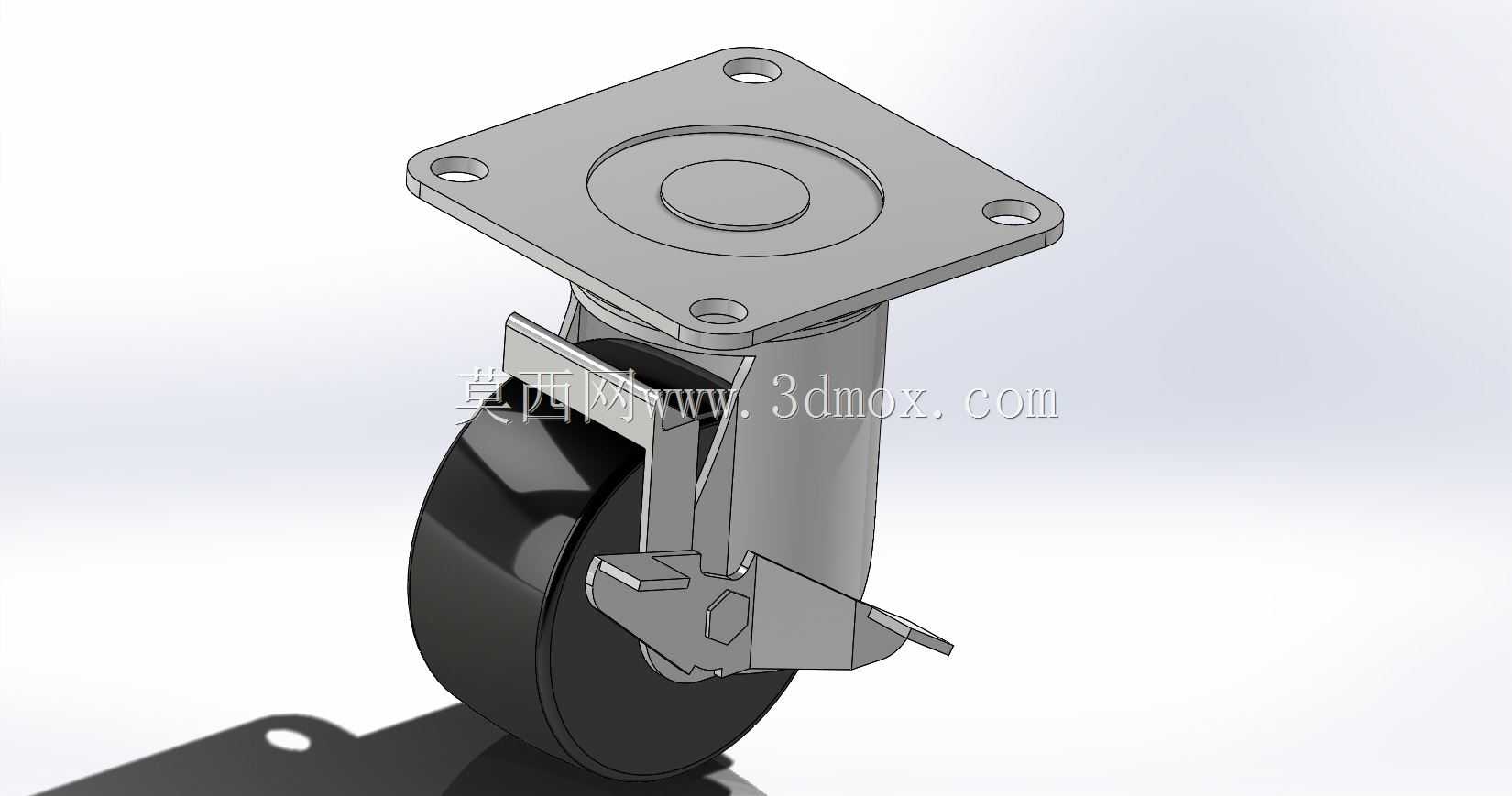

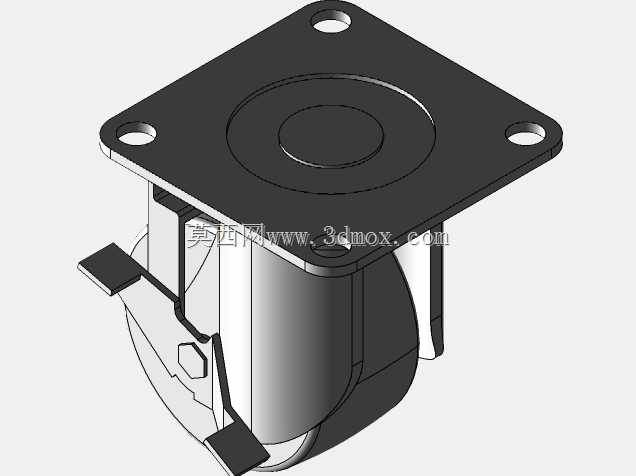

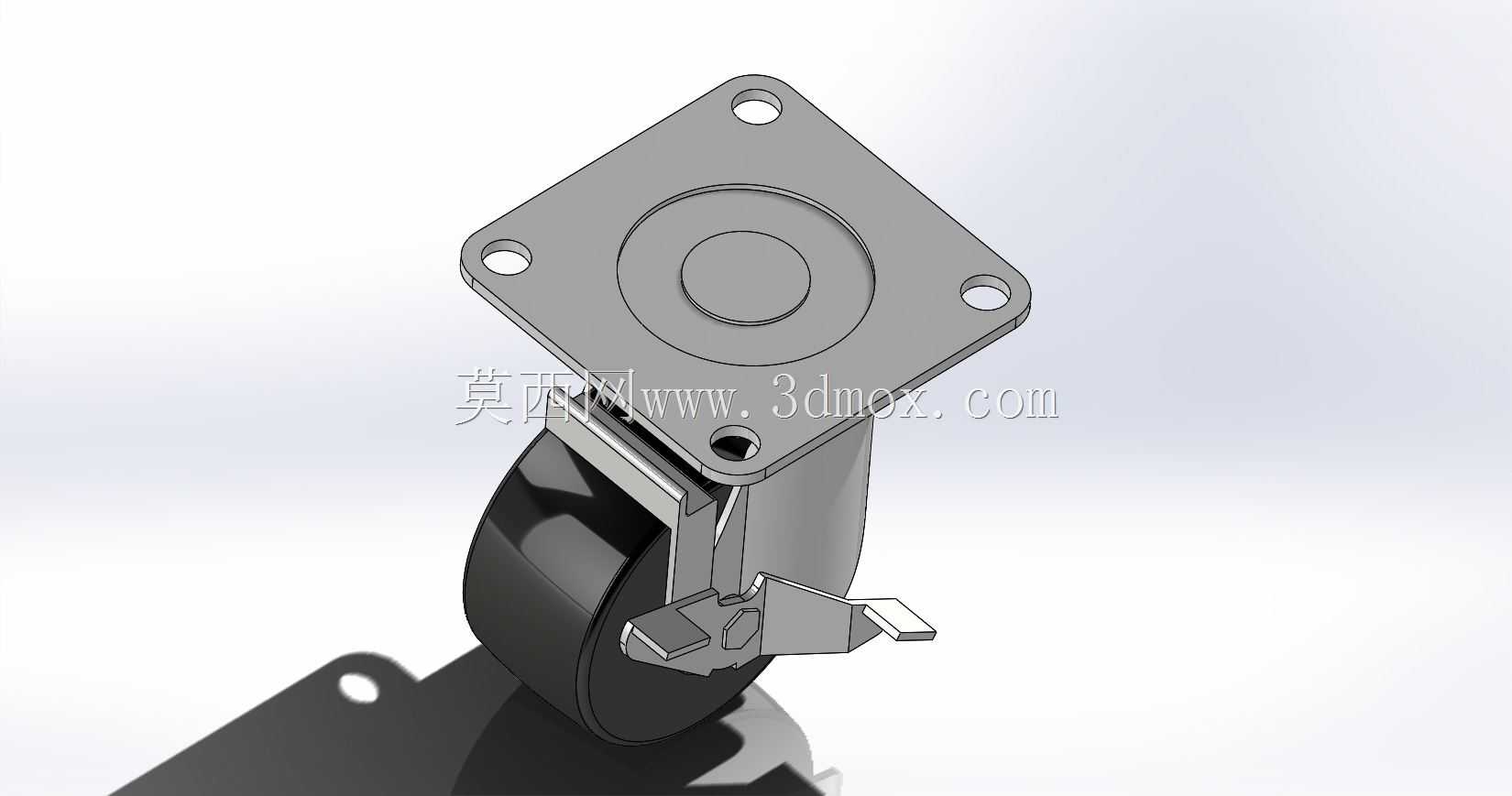

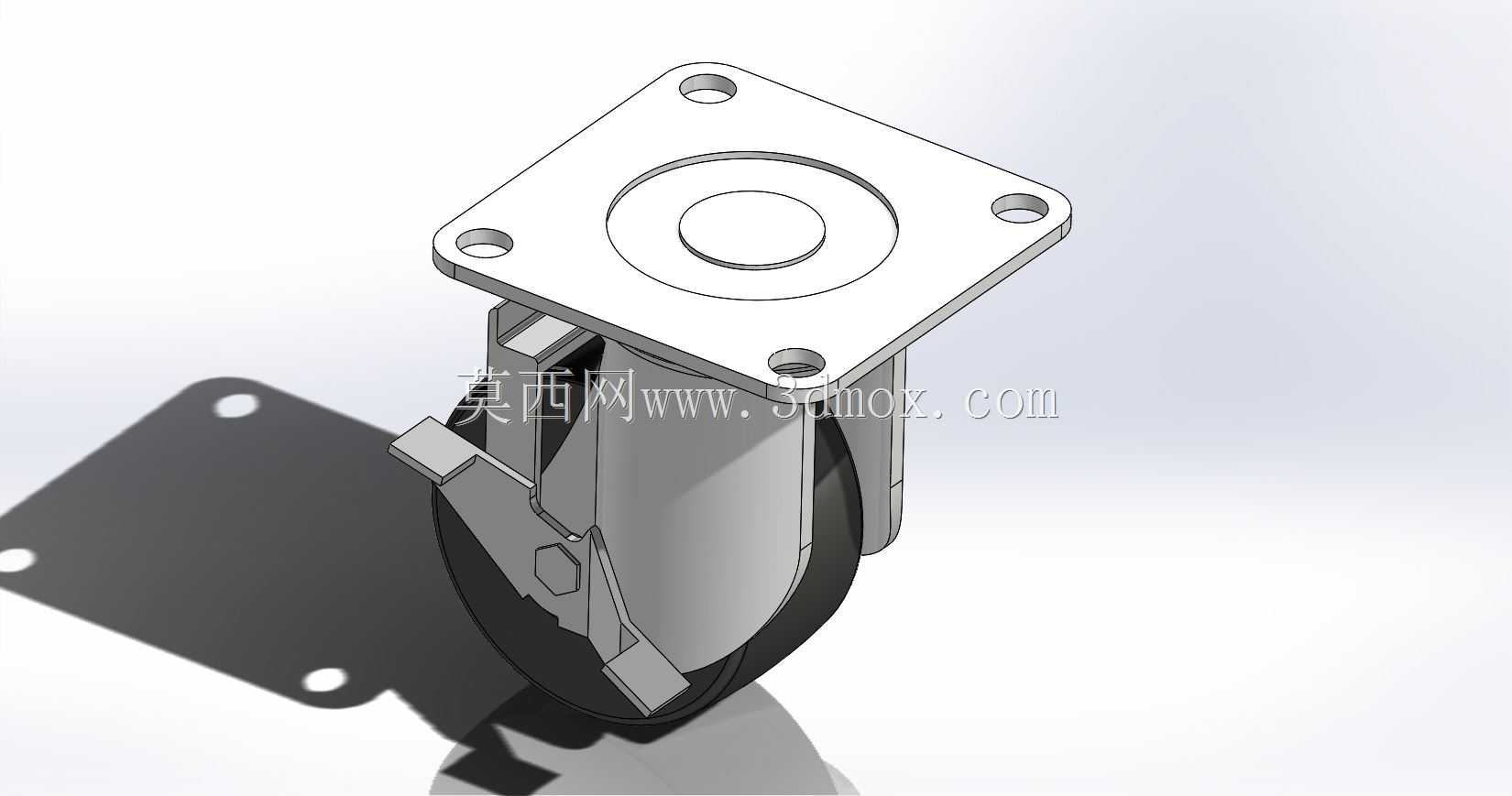

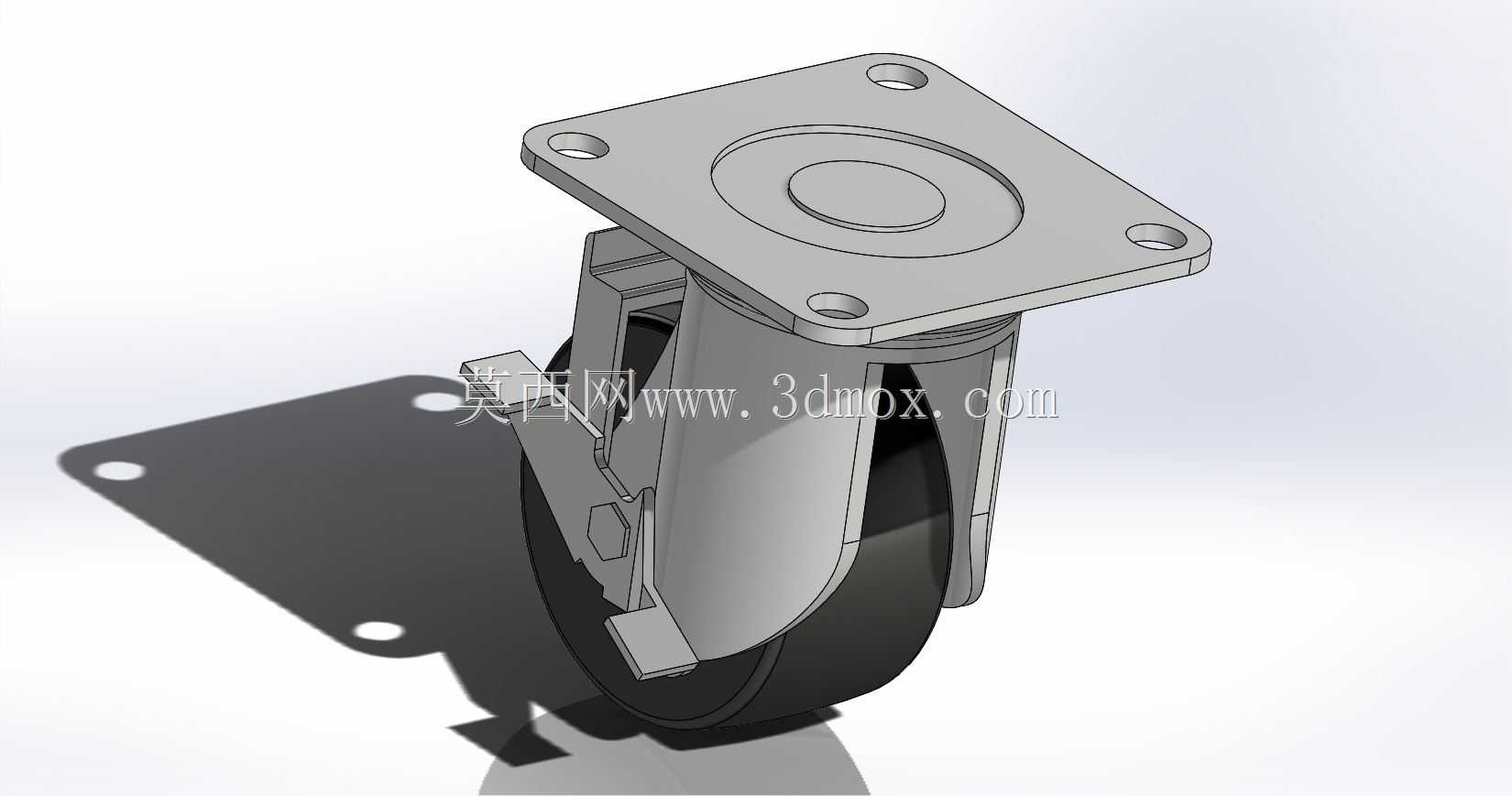

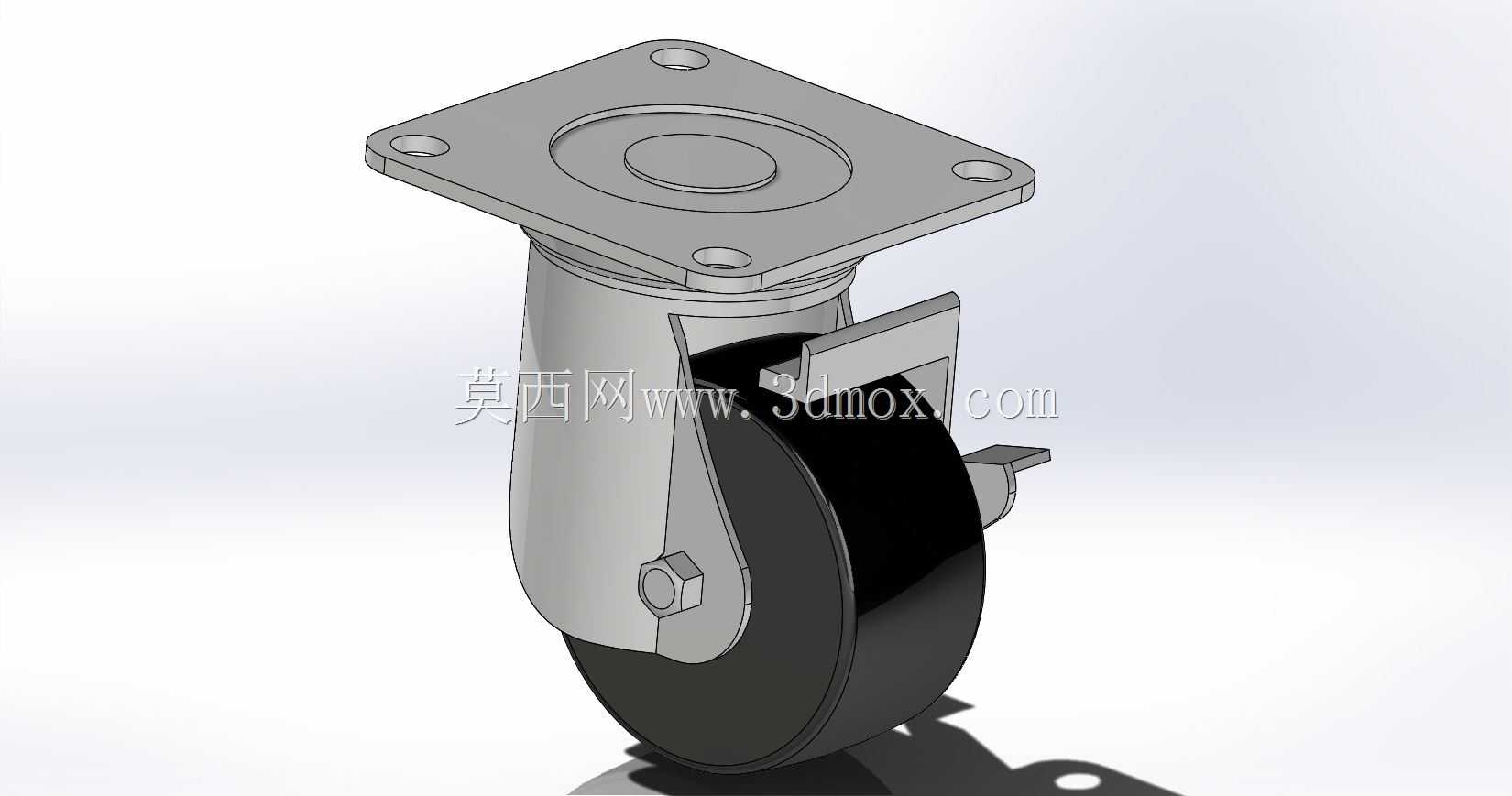

带止动块中等负荷方形法兰橡胶脚轮结构

　　这款中等负荷脚轮的设计，首先围绕工业场景中频繁移位的中小型设备移动需求展开，常见应用在车间工具柜、轻型自动化设备机架、可移动工作台、物料周转推车这类需要频繁调整工位、同时对停放稳定性有要求的场景，区别于轻载家具脚轮与重载重型脚轮，它的载荷区间刚好覆盖100-300kg单轮承载的常用工况，适配绝大多数非重型工业移动载体的使用需求。

　　从结构设计逻辑来看，顶部采用四孔方形法兰安装面，安装孔位对称分布在法兰盘四角，这种安装形式相比丝杆安装、顶板单孔安装的形式，受力分布更均匀，能承受设备启停、转向过程中产生的侧向倾覆力矩，安装时只需在设备底部预设对应孔距的安装孔，穿入螺栓紧固即可完成固定，安装边界清晰，法兰盘的方形轮廓不会在设备底板上产生额外的干涉，适配常见的40系、50系工业铝型材机架以及钢板焊接机架的底部安装空间。

　　轮体部分选用橡胶材质，相比尼龙轮、聚氨酯轮，橡胶轮的地面适配性更强，在环氧地坪、水泥地面、瓷砖地面上滚动时都能起到一定的减震效果，不会刮伤车间环氧地坪漆面，滚动阻力适中，推动设备移位时不会出现过硬轮体带来的颠簸感，同时橡胶材质的静音效果更好，适合在车间内部、实验室这类对噪音有一定控制要求的场景使用。

　　集成的止动块结构是这款脚轮的核心功能设计，止动拨片设置在轮体侧方，当需要固定设备位置时，用脚踩下拨片即可同时锁定轮体转动与万向转向结构，避免设备在停放时出现意外滑移，相比仅锁定轮体转动的单刹结构，这种双锁定结构能完全限制脚轮的所有自由度，哪怕设备受到侧向推力也不会出现转向偏移，解锁时只需向上拨动拨片即可恢复万向移动功能，操作无需弯腰，符合工业场景的操作习惯。

　　建模过程中对旋转接头的转动间隙做了合理预留，万向回转结构的配合公差按照实际五金件的加工精度设置，既保证转向时的顺滑度，也避免间隙过大导致的设备晃动，止动块的锁止行程也按照实际产品的动作逻辑做了还原，踩下止动块时锁舌刚好卡入轮体的卡槽与转向齿盘，完全贴合实际五金脚轮的动作逻辑，可直接用于设备方案的选型展示、装配干涉检查，也能作为非标脚轮改型设计的基础参考模型。
