涡轮轴与压气机叶轮组合结构设计

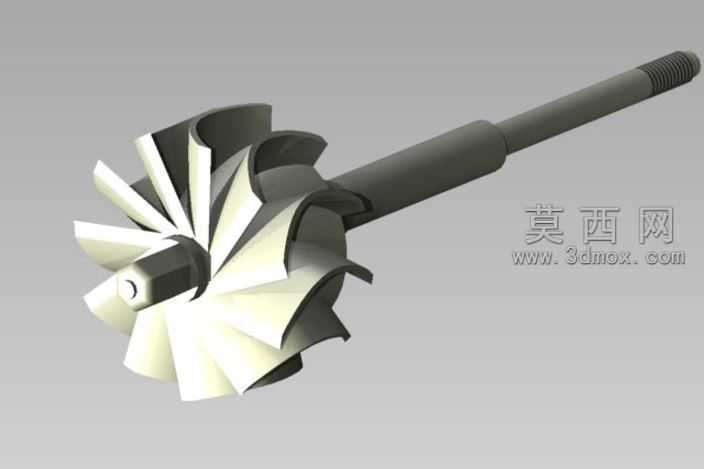

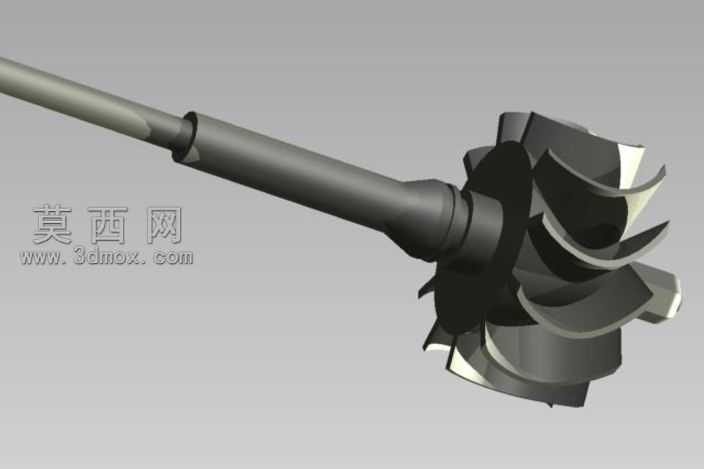

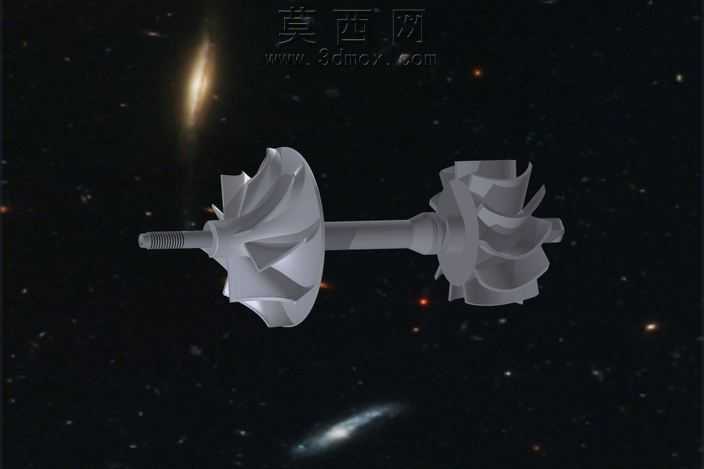

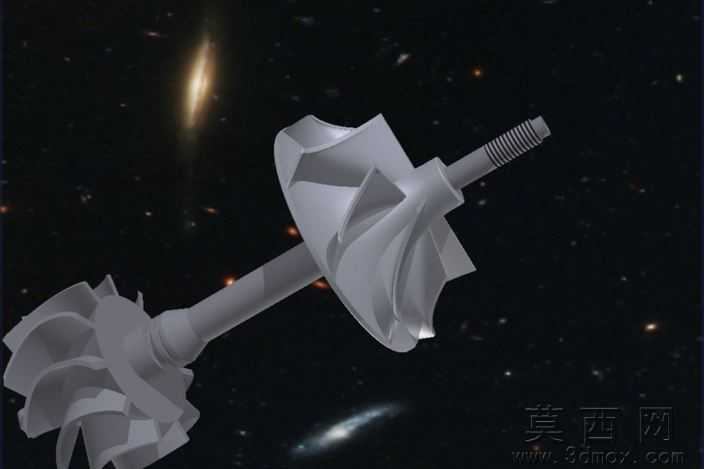

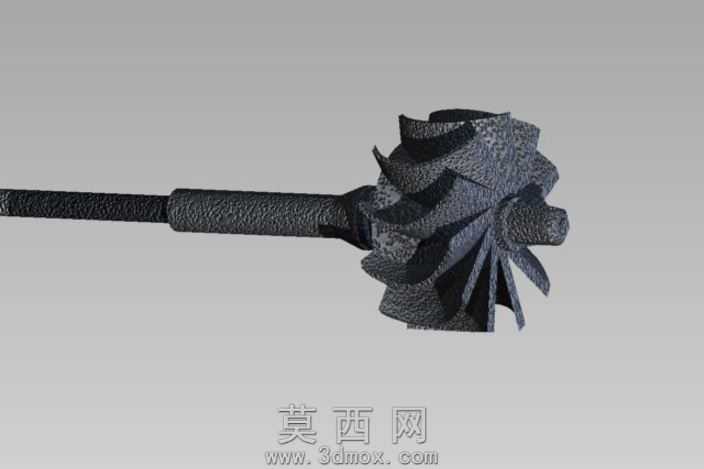

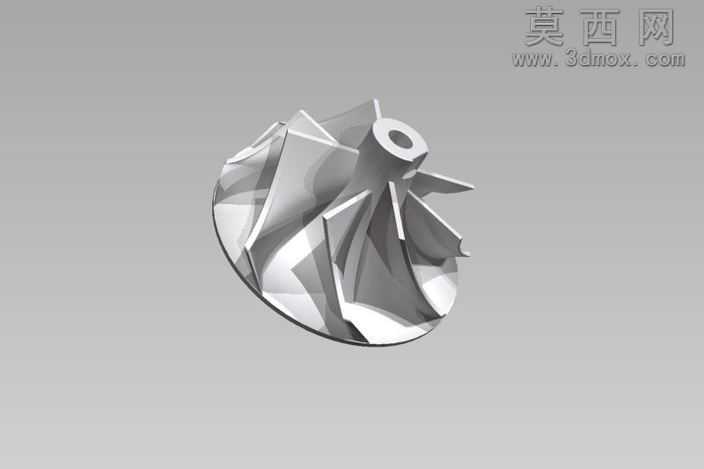

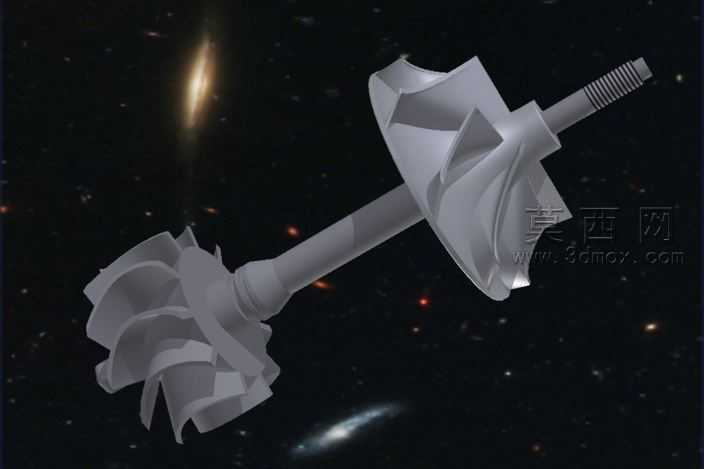

本作品为涡轮增压器核心的压气机叶轮与涡轮轴一体化装配结构三维模型，建模阶段采用参数化特征构建方式，首先完成涡轮轴主体的回转特征建模，依次绘制轴身的等直径段、端部螺纹段以及与叶轮配合的定位轴颈结构，对轴端的螺纹特征采用螺旋扫描方式生成真实牙型，保证装配结构的尺寸精度符合机械配合要求。针对压气机叶轮部分，先通过草绘绘制叶片的翼型截面轮廓，沿叶轮径向分布多个不同角度的截面草图，采用放样融合特征生成单片叶片的曲面结构，再通过圆周阵列操作生成全部前倾式叶片，叶片前缘做圆角过渡处理，降低流体流经时的阻力损失，叶轮中心的轮毂部分与轴颈采用过盈配合的结构设计，建模时预留了合理的配合公差区间。渲染阶段采用金属材质赋予整体结构，涡轮轴部分赋予哑光合金钢材质，调整粗糙度参数模拟加工后的金属表面质感，压气机叶轮部分赋予亮面铝合金材质，添加轻微的反射效果体现精密加工的金属光泽，场景采用柔和的漫反射光源，多角度打光避免叶片曲面出现过暗的阴影区域，清晰呈现叶片的扭曲形态与轴身的结构细节。结构设计上充分考虑涡轮增压器的实际工况，叶轮叶片采用三元流设计构型，能够在高速旋转时高效压缩进入的空气，轴身的长度尺寸适配增压器中间体的安装空间，端部螺纹用于锁紧固定叶轮，整体结构无冗余设计，各部件的连接关系清晰明确，可直接用于后续的有限元强度校核、流体动力学仿真分析，也可作为教学演示模型展示涡轮增压器核心部件的构造原理，建模过程中所有特征均保留参数化编辑属性，可根据不同排量的动力需求调整叶轮直径、叶片数量、轴身长度等核心参数，快速生成适配不同工况的衍生结构模型。
