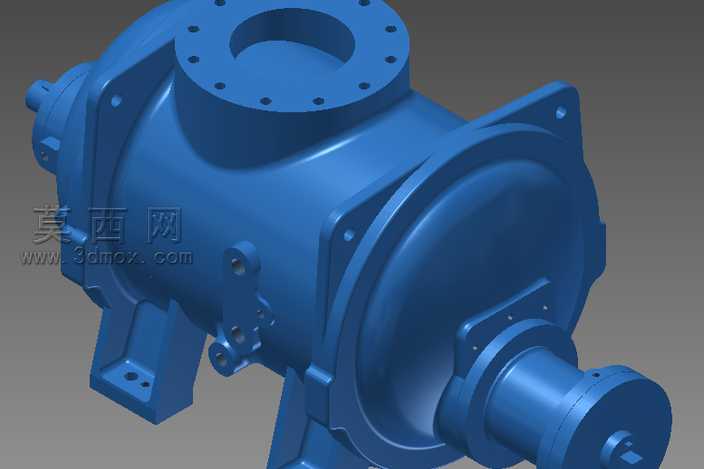

HodenWRV204-165螺杆式压缩机结构模型

本模型为HodenWRV204-165型螺杆压缩机主机的全参数化三维建模成果，建模过程严格遵循螺杆压缩机的工程设计规范，完整还原了设备的核心结构与装配关系。建模阶段首先依据螺杆主机的设计参数，完成阴阳转子的型线构建，采用高精度曲面扫掠与布尔运算确保转子啮合间隙符合行业公差要求，转子轴段的密封槽、轴承位、传动连接端均按照实际加工尺寸做了细节还原，未做任何结构简化。壳体部分分为吸气端座、排气端座、中间气缸体三个独立建模单元，分别还原了法兰连接孔位、地脚安装座、加强筋结构、流体通道的完整形态，顶部的吸气法兰采用标准螺栓孔阵列布局，侧面的安装支脚做了承重加强的结构处理，所有倒角、圆角、拔模斜度均符合铸造工艺的设计要求。端盖部分的轴承安装腔、密封件安装位、定位销孔均按照装配逻辑做了同轴度约束，输出轴端的联轴器连接结构也完整呈现，可直接用于后续的装配仿真与运动模拟。渲染阶段采用金属哑光蓝漆材质模拟主机的工业涂装效果，材质参数调整了粗糙度与金属度配比，还原铸铁壳体喷漆后的真实质感，场景采用柔和的三点布光，避免结构死角出现过暗阴影，能够清晰呈现壳体的加强筋布局、法兰孔位分布、支脚安装结构等细节。设计过程中充分考虑了螺杆主机的装配逻辑，所有零部件的装配约束均符合实际生产的装配顺序，可直接拆解用于爆炸视图制作、装配工艺演示，也可作为流体仿真、热力学仿真的基础模型使用，模型结构无破面、无重叠几何，所有特征均保留参数化历史，方便后续根据不同工况参数做结构调整优化。
