多轴重载平板货运拖车结构设计

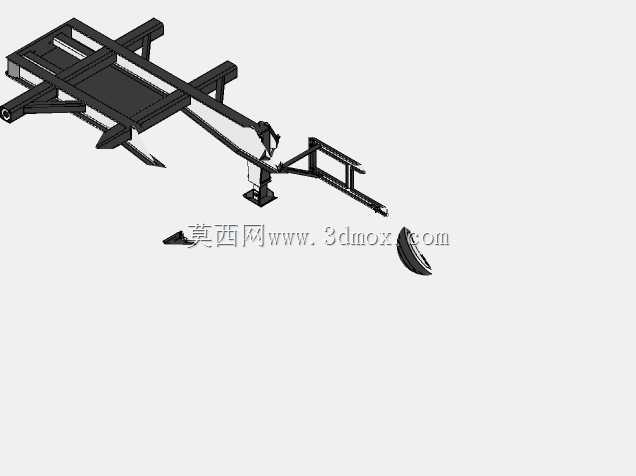

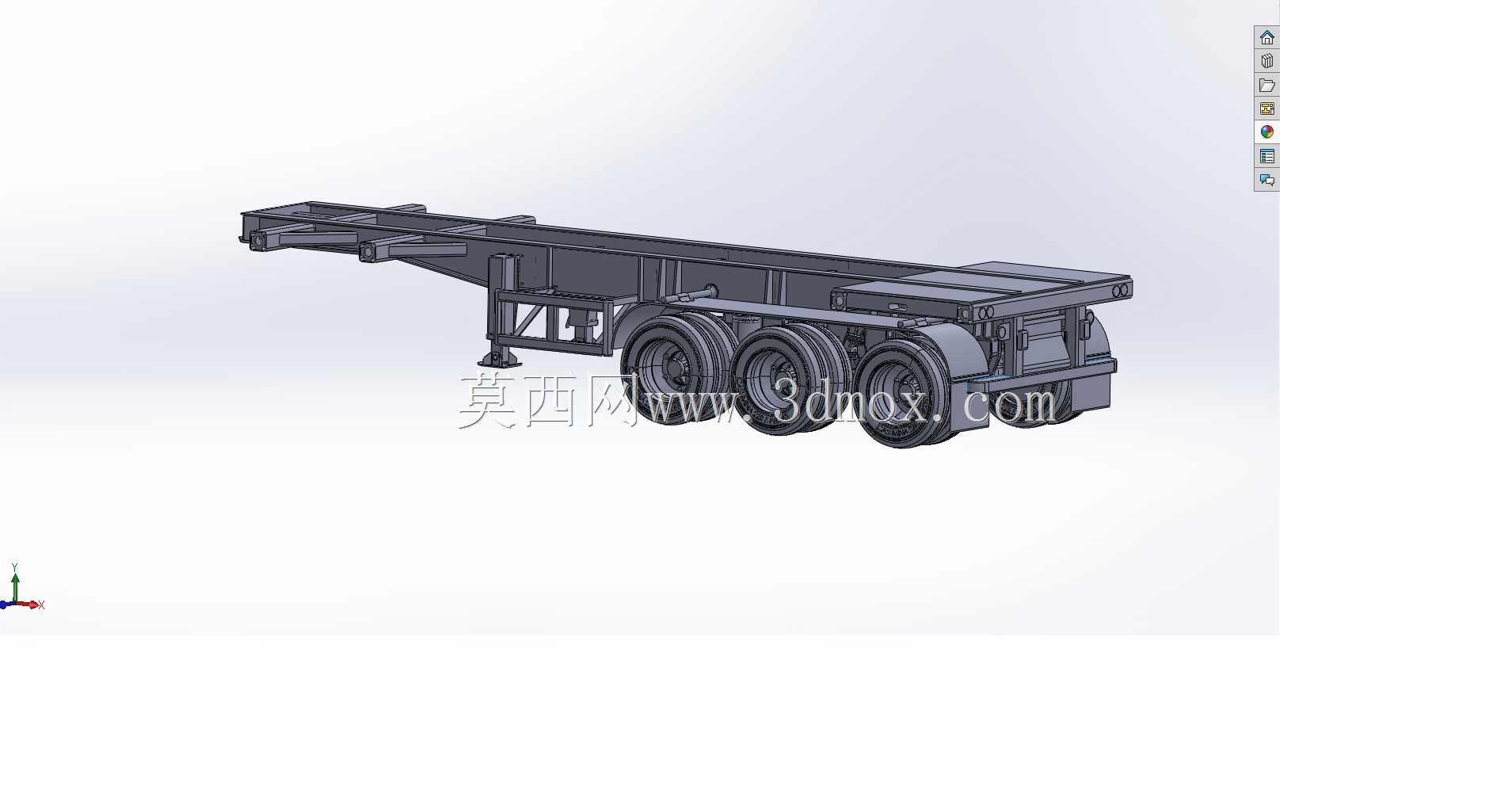

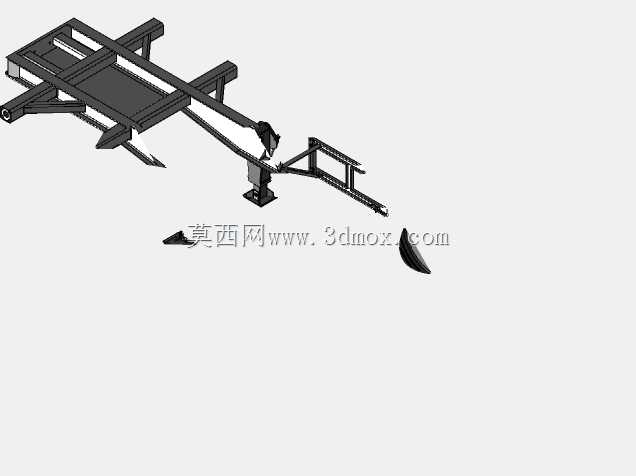

　　在厂区大宗物料转运、港口短驳倒运、工程现场重型构件移位这类场景里，重载平板拖车是衔接不同装卸节点的核心载具，这类设备不需要自带动力单元，完全依靠牵引车头提供拖拽力，自身结构的承载冗余、轮组受力均衡性直接决定了重载工况下的运行可靠性。做这款拖车的结构设计时，首先要锚定的是额定承载下的车架形变阈值，平板主体采用纵横梁交错的箱型焊接结构，主纵梁沿整车长度方向通长布置，选用高强度低合金钢板折弯成型，横梁按照等间距排布在两根主纵梁之间，每道横梁与纵梁的连接位置都做了局部加强贴板，避免集中载荷作用下出现焊缝撕裂的问题。轮组部分采用多轴排布方案，每根车轴都匹配独立的悬挂缓冲结构，在经过厂区内不平整路面、减速带或者轨道接缝时，

　　单轮的抬升不会带动整体车架出现大幅度倾斜，能保证平板上承载的重型设备、钢结构件不会因为颠簸出现移位甚至倾覆。设计过程中特意校核了牵引销的安装位置，将牵引连接点设置在前轴前方的合理区间，既保证转弯时牵引头与拖车之间不会出现运动干涉，也能让整车在满载状态下的轴荷分配更均匀，避免单轴载荷超出轮胎的额定承载上限。整车的外形尺寸按照常规厂区道路的转弯半径、厂区大门的通行宽度做了边界约束，平板台面距离地面的高度控制在常规装卸平台的适配区间，不需要额外调整登车桥高度就能完成叉车装卸作业。车架两侧预留了捆绑挂钩的安装位，每个挂钩的焊接位置都对应下方的横梁受力点，固定货物时的捆绑拉力可以直接传递到车架主体结构上，不会因为局部受力造成平板板面变形。

　　轮拱位置做了圆弧收边处理，既给轮胎跳动预留了足够的安全间隙，也避免了尖锐棱角在人员靠近巡检时造成磕碰。考虑到重载工况下的制动需求，每根车轴都配套了气制动管路接口，可以直接与牵引车头的气路系统连通，制动响应同步性满足厂区内低速重载行驶的安全要求。车架尾部设置了可翻转的辅助登车爬梯，平时翻折贴靠在车架端面，需要装卸轮式设备时可以放下直接搭接在地面，省去了额外铺垫坡道的工序。整个结构在建模时所有焊接位置都预留了合理的焊脚尺寸标注，装配环节的螺栓连接都做了防松结构设计，完全适配长期高负荷的转运作业需求，不管是转运模具、重型机床部件还是钢结构预制件，都能保持稳定的承载性能。
