复古老式消防作业车辆结构设计

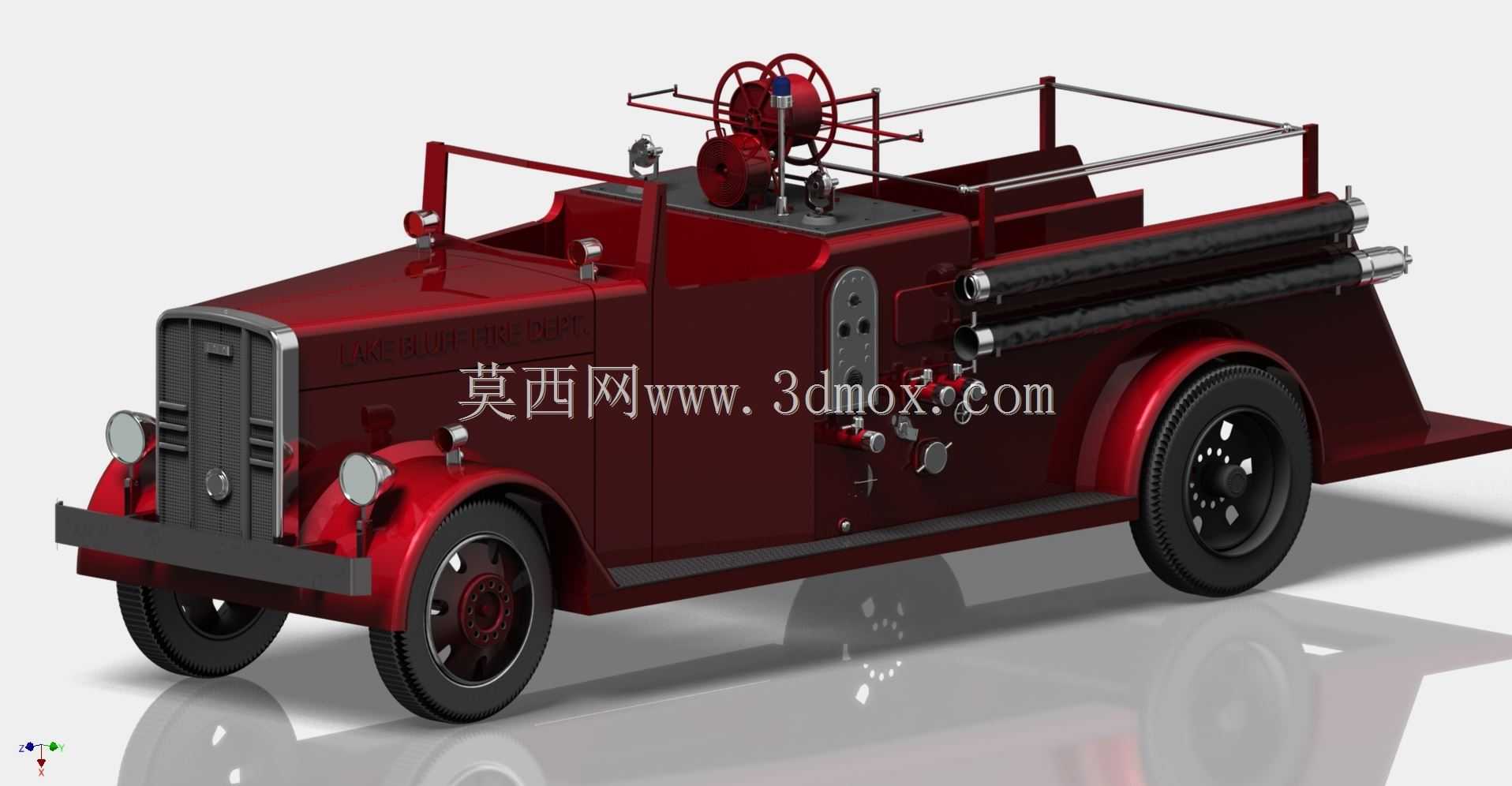

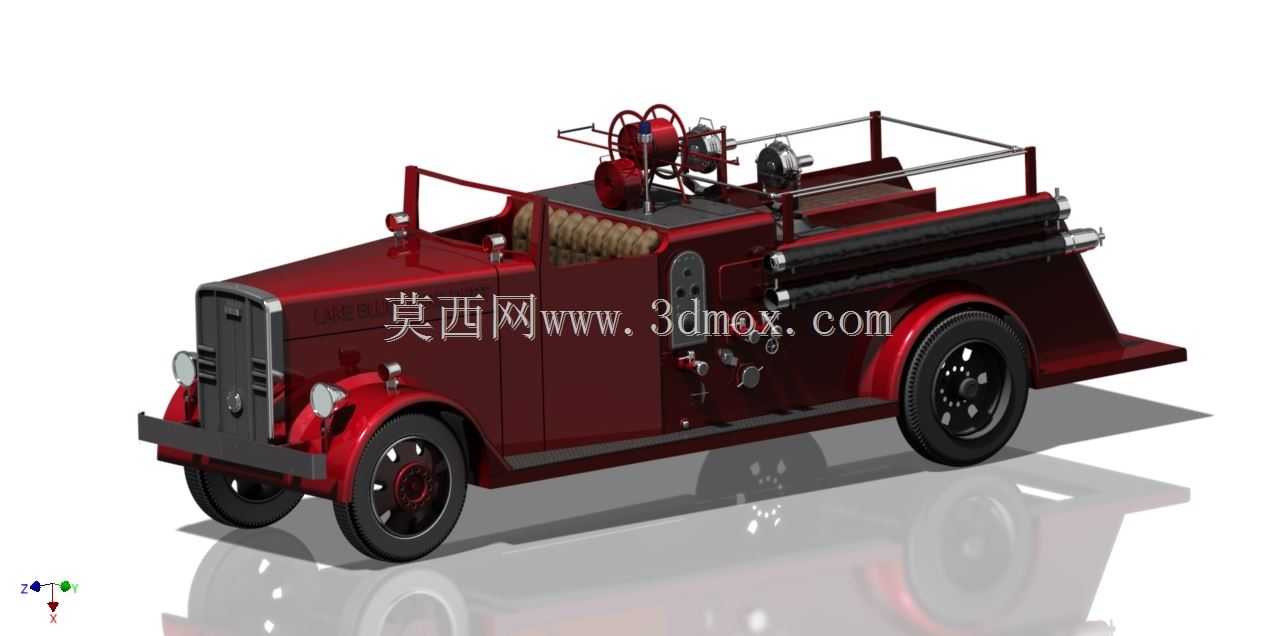

　　这款复古风格消防作业车辆的三维结构设计，还原了早期城市消防作业载具的核心功能布局，可用于影视道具制作、消防科普展陈场景搭建、复古车辆改装参考等多个领域。从结构设计逻辑来看，整车采用前置动力舱布局，车头区域设置防撞缓冲前杠与双组照明灯具，满足作业现场的基础照明与低速碰撞防护需求，前舱预留的动力安装空间可适配小排量内燃机组，匹配整车约1.2吨的整备质量，能保障在狭窄老城区街巷的通行能力，整车宽度控制在1.8米以内，长度不超过4.2米，转弯半径仅为5.5米，适配早期城市道路的通行边界条件。上装作业区域的设计完全围绕消防作业核心需求展开，车顶前部设置手动操作的消防水炮转台，配套手轮式转向调节机构，可实现水平360度旋转、

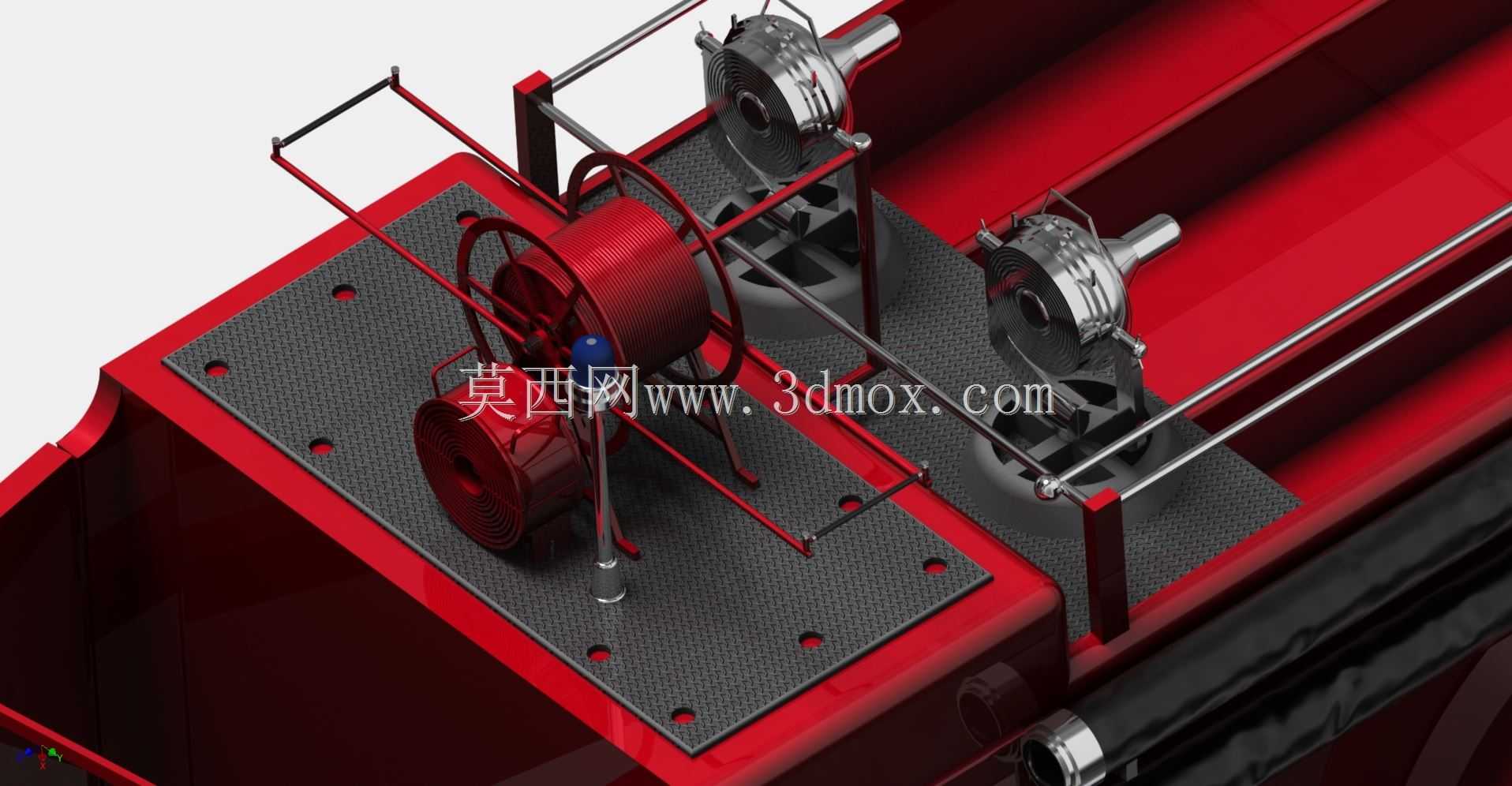

　　俯仰角度-15度至75度的调节范围，满足不同高度火情的喷射作业需求；水炮侧旁设置卷盘机构，可收纳25米长度的消防水带，卷盘自带阻尼锁紧结构，避免车辆行驶过程中水带松脱散落。上装两侧设置多层水带挂载架，可并排收纳3盘标准口径消防水带，挂载架采用快拆式固定结构，作业时可快速取放水带，缩短出警准备时间。车身侧面预留的接口区域，可直接外接市政消防栓或者车载储水罐，接口采用标准消防通径规格，兼容通用消防配件的安装互换需求。乘员区域采用开放式围栏设计，可同时搭载4名作业人员，围栏高度设置为1.1米，符合人员乘载的安全防护要求，车身侧面设置脚踏结构，方便作业人员快速上下车辆。车轮采用重载式橡胶轮胎搭配钢制轮毂，单轮承载能力可达400kg，

　　适配非铺装路面的通行需求，轮毂集成鼓式制动结构，保障满载状态下的制动距离符合安全要求。整车的管线布局全部采用外露式排布，既符合早期车辆的设计特征，也方便日常检修维护，所有金属结构件预留防腐处理的工艺余量，可适配户外展陈或者长期使用的防护需求。在建模过程中，所有装配结构都按照实际工程公差设置配合间隙，转动部件预留合理的运动空间，不存在结构干涉问题，可直接用于3D打印验证、结构拆解教学或者虚拟场景搭建使用。
