203毫米规格自行车盘式制动转子设计

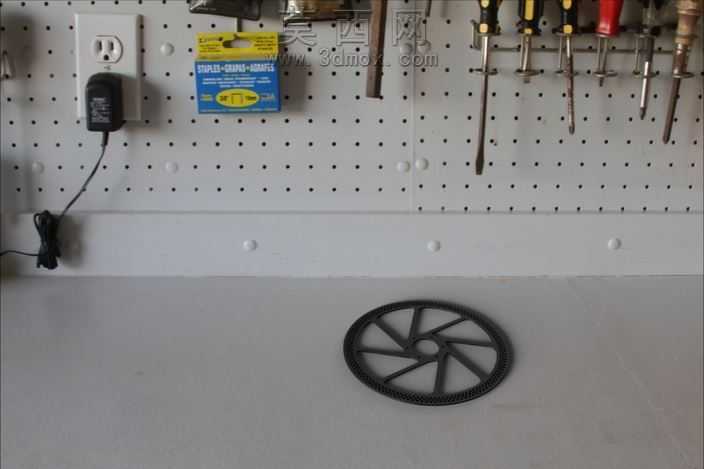

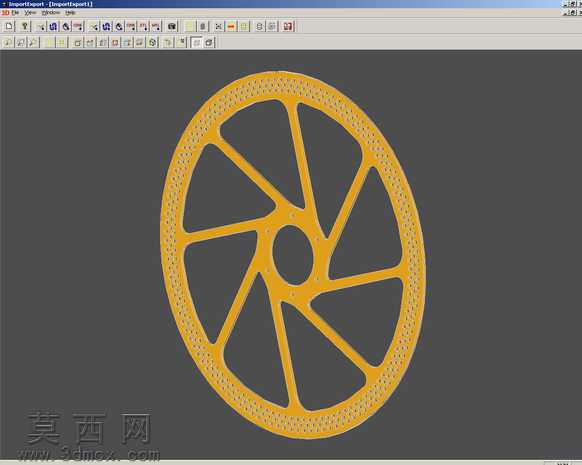

本作品为直径203毫米的盘式制动器转子三维建模成果，建模过程依托参数化设计逻辑完成，首先以中心安装孔为定位基准，绘制转子的整体外圆轮廓，确定203毫米的标称直径尺寸，再依次规划中心轮毂连接区域、辐条式支撑结构、外圈制动摩擦带三大核心结构的比例关系。中心安装区域采用同心圆结构设计，预留出与花鼓适配的安装孔位，保证与自行车轮组的装配兼容性；支撑结构采用放射状辐条式布局，共设置九根对称分布的支撑筋，在保证整体结构强度的同时最大化镂空区域面积，有效降低转子自身重量，同时为制动过程中的热量散发预留充足的空气流通通道，减少热衰减对制动性能的影响。外圈制动摩擦带区域均匀排布密集的散热小孔，既可以进一步提升散热效率，也能在制动过程中刮除来令片表面的磨损碎屑，维持摩擦面的接触稳定性，同时小孔的排布经过力学仿真验证，不会破坏摩擦带的结构刚性，避免制动过程中出现转子形变抖动的问题。建模过程中对所有过渡边角做了圆角处理，消除应力集中点，提升零件的抗疲劳性能；材质设定上选用常用的制动不锈钢材质，渲染时还原金属的哑光磨砂质感，对摩擦面做了细微的纹理处理，还原真实制动盘的表面质感。整体设计兼顾轻量化、散热性能与结构强度，适配山地车等对制动性能要求较高的自行车型号，可直接用于后续的工程分析、样机加工或者装配模拟使用，结构尺寸经过严谨的参数校核，各部分比例符合自行车制动部件的通用设计规范。
