摩托车自行车前叉工装夹具结构设计

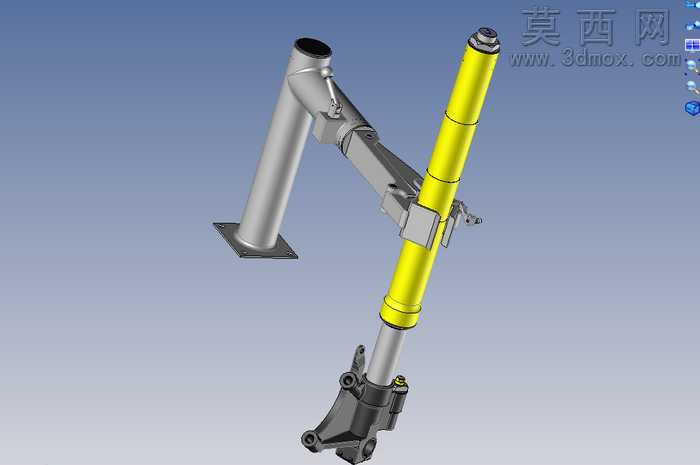

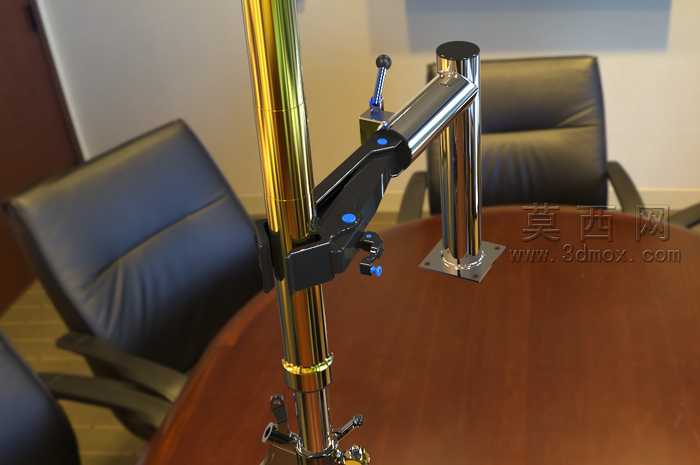

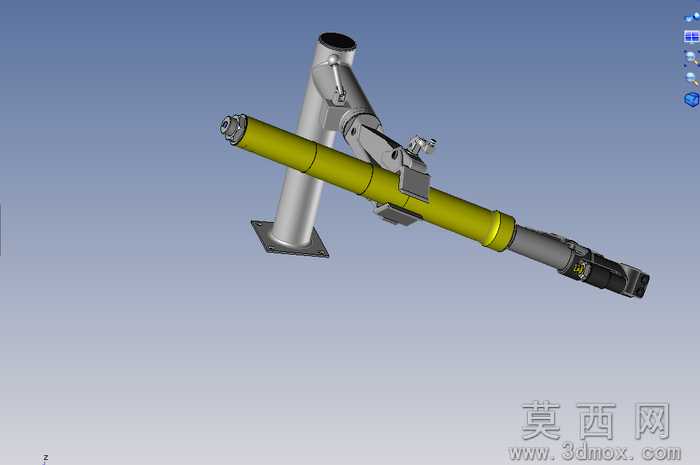

本作品为面向摩托车与自行车前叉加工装配场景设计的专用工装夹具三维模型，整体采用参数化建模思路完成全结构搭建，建模过程中严格遵循机械加工工装的公差配合规范，对所有活动铰接部位、定位基准面、夹持接触面都做了精确的尺寸约束，确保模型可直接导出工程图用于实际生产参考。模型主体分为立式支撑基座、横向夹持主轴、铰接压合组件三个核心模块，立式支撑基座采用带安装法兰的柱状结构，底部法兰预留标准螺栓安装孔位，可直接固定在加工工作台面，柱身设置多组定位调节槽，适配不同规格前叉工件的装夹高度需求。横向夹持主轴为分段式设计，主体采用高强度合金钢材质渲染，表面做了防锈氧化层的质感处理，主轴一端设置可调节的顶紧结构，另一端搭配快拆式压头，可实现对不同管径前叉管件的快速定心夹持。铰接压合组件采用多连杆联动结构，所有铰接销轴都做了同轴度约束，活动部位预留合理的装配间隙，压合面搭配软质防滑垫层的材质设置，避免装夹过程中刮伤工件表面，同时保证夹持力均匀分布，防止加工过程中工件出现位移偏差。渲染阶段采用工业产品常用的冷色调布光方案，金属部件区分了哑光铸钢、亮面镀铬、氧化黄锌等不同材质的质感表现，塑料与橡胶部件做了对应的肌理还原，整体渲染效果清晰呈现各部件的装配关系与结构细节。设计过程中充分考虑了工装的操作便捷性与通用性，通过可调节的结构设计，可适配不同型号的摩托车、自行车前叉部件的钻孔、铣削、装配等多工序装夹需求，整体结构紧凑，受力路径合理，在保证装夹刚性的前提下尽可能简化了操作步骤，可有效提升前叉加工环节的装夹效率，降低人工装夹的定位误差。
