六槽槽轮间歇传动机构结构设计

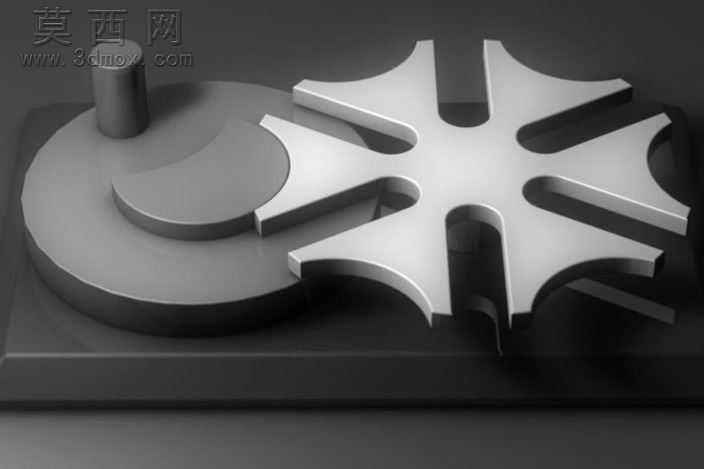

该作品为六槽日内瓦机构也就是槽轮间歇传动机构的三维建模设计，建模过程中首先对槽轮机构的核心运动逻辑进行拆解，明确主动拨盘与从动槽轮的配合关系，先绘制中心距基准线，确定拨盘圆柱销的回转半径与槽轮的径向槽分布角度，保证六个槽位均匀分布在槽轮圆周上，相邻槽位夹角严格控制为60度，匹配拨盘每回转一周带动槽轮完成60度间歇转动的运动特性。建模时对槽轮的槽型轮廓做了精准约束，槽的侧壁采用与圆柱销半径匹配的圆弧过渡，避免运动过程中出现卡滞或刚性冲击，拨盘的锁止弧面与槽轮的凹弧面做了等半径配合设计，保证槽轮在间歇静止阶段能够被稳定锁止，不会出现多余的窜动。材质设置上，槽轮与拨盘主体采用哑光金属材质，模拟经过机加工的钢材表面质感，调整金属粗糙度参数至0.3左右，保留细微的加工纹理同时避免过度反光，底部安装基座采用深灰色磨砂硬质合金材质，与主体传动件形成视觉层次区分，圆柱销部分做了轻微的高光处理，突出其作为运动接触件的功能属性。渲染阶段采用侧上方45度的主光源搭配底部补光，勾勒出槽轮的立体轮廓与槽位的深度结构，阴影设置为软阴影，弱化生硬的边界让整体画面更具真实感，同时通过角度调整清晰展示出拨盘销即将进入槽轮槽位的运动临界状态，直观呈现机构的工作原理。设计过程中重点验证了机构的运动干涉情况，通过运动仿真模拟拨盘连续回转时槽轮的步进动作，确认圆柱销进出槽位的轨迹顺滑无碰撞，锁止弧的配合间隙控制在合理范围，既保证锁止的稳定性又不会产生额外的摩擦阻力，整体结构紧凑，传动逻辑清晰，能够直观展示间歇传动机构的典型工作模式，可作为机械原理教学演示、传动方案参考的数字化模型使用。
