线性摆动传动机构三维设计作品

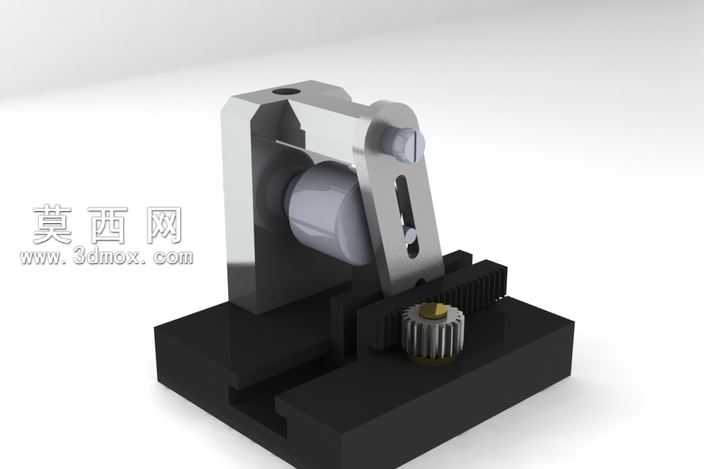

本作品为线性摆动传动机构的三维设计成果，采用SolidWorks软件完成全参数化建模，建模过程中对各零部件的尺寸公差、装配关系进行了严谨定义，确保各运动部件之间无干涉，可实现预期的运动效果。模型整体由基座、支撑支架、摆动臂、传动齿轮、滑动导轨组件等核心部分构成，基座采用一体式块状结构设计，为整套机构提供稳定的安装支撑，建模时对基座的安装定位孔、导轨安装槽等细节特征进行了精准还原，保证后续装配的定位精度。支撑支架采用L型弯折结构，通过螺栓紧固方式与基座连接，支架上设置有摆动臂的铰接安装位，建模时对铰接孔的同轴度、配合面的平面度都做了参数化约束，确保摆动臂运转顺畅无卡滞。摆动臂上开设有限位长槽，与传动组件配合实现摆动幅度的限位控制，臂体的减重结构、安装孔位都按照实际机械加工工艺要求进行设计，避免出现无法加工的冗余特征。传动部分包含圆柱齿轮与滑动齿条组件，齿轮参数按照标准模数进行建模，齿形轮廓经过渐开线参数化生成，保证齿轮齿条啮合的传动精度，滑动导轨部分设计有梯形滑槽，与基座上的导轨结构配合，实现传动过程中的线性往复运动。渲染阶段采用金属材质与工程塑料材质区分不同零部件，金属部件赋予磨砂金属质感，塑料部件赋予哑光工程塑料质感，通过三点布光方式突出机构的结构层次与装配关系，清晰展现各部件的连接逻辑。设计思路围绕将旋转运动转换为线性往复摆动的核心需求展开，通过齿轮齿条的啮合传动将动力端的旋转输入转换为齿条的线性位移，再通过摆动臂与齿条的联动结构，将线性位移转换为摆动臂的定轴摆动，整套机构结构紧凑，传动路径清晰，可作为自动化设备中运动转换单元的参考设计，也可用于机械原理教学演示使用，各零部件均可单独导出用于工程图纸生成，支持后续的加工制造与实物验证。
