变压器线圈提升用空心套筒结构

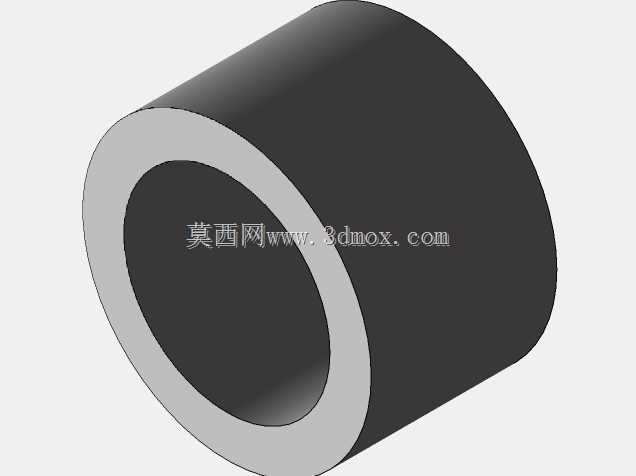

　　该空心套筒结构主要应用于变压器线圈生产装配环节的提升机构中，作为线圈吊装转运工序的核心承载配套部件，适配中小型配电变压器、电力变压器的线圈组装工位，在绕线完成后的线圈脱模、器身套装、整芯转运等工序中承担定位与载荷传递作用。结构采用等壁厚空心圆筒设计，内外圆柱面同轴度公差控制在IT7级范围内，端面与轴线垂直度满足工装承载的精度要求，可直接套装在提升机构的导向主轴上，内壁与主轴采用间隙配合，装配后无卡滞、偏摆问题，外圆柱面可根据线圈内径尺寸匹配对应规格的衬套，避免吊装过程中线圈绝缘层被金属面划伤。设计阶段充分考虑了变压器生产车间的实际工况，套筒整体采用合金结构钢材质的设计思路，壁厚取值兼顾承载强度与自身重量控制，在满足1.

　　5倍额定载荷静载测试要求的前提下，尽可能降低套筒自重，减少提升机构的驱动负载。外形尺寸方面，套筒轴向长度根据常用变压器线圈的高度规格做了适配，两端预留有卡簧槽安装位，可通过轴用挡圈实现轴向定位，无需额外焊接固定结构，拆装维护便捷；外圆表面做了发黑防锈处理，适应车间内存在少量切削液、绝缘漆挥发的环境，长期使用不会出现锈蚀卡滞问题。安装边界上，套筒内径与提升机构主轴的配合公差选用H7/g6，适配现有多数变压器生产厂家的线圈提升工装主轴规格，无需对现有设备做额外改造即可直接替换使用；两端的倒角处理方便装配时快速对准主轴，也能避免安装过程中磕碰损伤主轴配合面。实际使用过程中，该套筒可配合端部的压装法兰，

　　将线圈的重力均匀传递到提升机构的承重横梁上，避免局部应力集中导致线圈变形，相比实心轴结构，空心设计可减轻约40%的部件重量，操作人员手动拆装时的劳动强度更低，同时中空结构可预留穿线空间，方便吊装过程中安装到位检测传感器的线路布设，不会出现线路缠绕、剐蹭的问题。结构上没有多余的异形特征，加工工艺性好，普通车床即可完成内外圆与端面的加工，后续若有不同规格线圈的适配需求，仅需调整外圆直径或轴向长度即可快速衍生出对应型号，设计复用性较强。
