25kVA33kV油浸式配电变压器结构设计

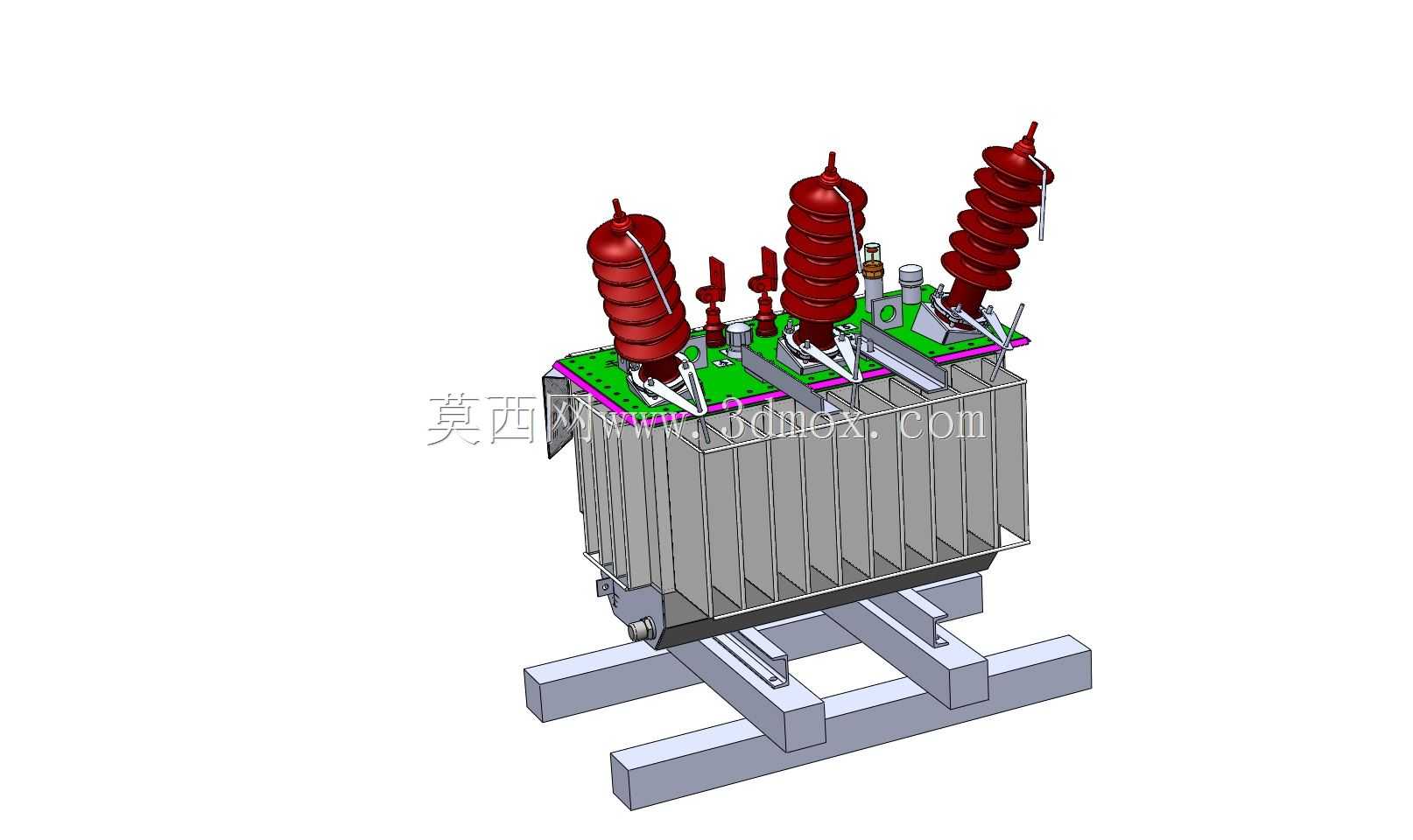

　　在县域农网升级、偏远矿区临时供电、小型光伏电站并网这类35kV以下电压等级的配电场景里，25kVA容量的33kV变压器是适配小负荷、长半径供电需求的核心设备，这类场景普遍存在负荷波动小、供电半径覆盖10-15km范围、安装点位分散且运维频次低的特点，对设备的绝缘可靠性、户外耐候性、空载损耗控制都有明确的工程要求。从三维结构设计的角度拆解，这款模型完整还原了油浸式配电变的核心构成，首先是铁芯部分，采用三级接缝叠片结构，材质选用常规取向硅钢片，叠片系数控制在0.97左右，芯柱直径根据容量核算控制在120mm上下，铁轭截面与芯柱保持等截面设计，避免空载电流异常抬升，芯柱部分采用环氧无纬带绑扎固定，绑扎张力控制在80-100N，

　　既保证叠片紧实度不会在运输过程中出现错位，也不会因为绑扎过紧导致硅钢片片间绝缘破损，增加铁损。绕组部分高压侧采用33kV电压等级的多层圆筒式结构，导线选用QQ-2型高强度漆包圆铜线，层间设置0.12mm厚的电缆纸绝缘，高压绕组的首末端出线位置做了加强绝缘处理，包裹3层皱纹纸后套入黄蜡管，避免引出线与油箱、夹件之间的空气间隙不足引发放电；低压侧因为额定电流更大，采用双层箔绕结构，铜箔厚度根据额定电流密度2.5A/mm²核算，层间绝缘选用DMD预浸布，绕组整体绕制完成后经过真空浸漆处理，提升整体机械强度，耐受短路电流冲击时的电动力不会出现绕组变形。油箱结构作为油浸式变的外壳与散热载体，这款模型还原的是波纹式油箱结构，相比传统管式散热器，波纹片的散热面积利用率更高，同时可以通过波纹片的弹性形变补偿变压器油因为温度变化产生的体积膨胀，不需要额外配置储油柜，大幅降低设备整体高度与密封点位，更适合户外柱上安装的场景，油箱壁的波纹片深度根据散热需求核算为120mm，片距控制在40mm，保证空气自然对流时的散热通道通畅，油箱顶部的高低压套管安装位做了凸台加高处理，避免雨天积水沿套管表面流淌引发闪络，套管选用瓷质绝缘结构，高压套管的爬电距离按照33kV户外污秽等级II级要求设计，爬距不低于825mm，满足农村、矿区等存在轻度粉尘、潮气的使用环境。安装边界方面，这款变压器的整体安装采用柱上支架固定形式，油箱底部设置两个10号槽钢焊接的安装底脚，

　　底脚上的安装孔距按照常规柱上变支架的通用尺寸设计为400mm*600mm，孔径18mm适配M16的安装螺栓，设备整体吊装时利用油箱顶部焊接的两个吊攀，吊攀采用20mm厚钢板弯制，焊接位置做了加强筋处理，满足整体起吊时的强度要求，不会出现吊攀变形脱落的风险。接线部分高压侧采用户外式线夹，适配35kV及以下的钢芯铝绞线接线，低压侧接线端子采用铜排镀锡处理，避免铜铝对接时的电化学腐蚀，同时端子位置设置了清晰的相序标识，方便现场接线时核对相序。从设计逻辑上，这类小容量高压配电变的核心设计优先级是可靠性优先，其次是损耗控制，最后是安装维护便利性，所以在结构上尽可能减少密封面、减少活动部件，所有外露的金属紧固件都采用热镀锌处理，油箱外表面喷涂户外耐候性聚氨酯漆，漆膜厚度不低于80μm，满足户外15年以上的防腐要求，内部的变压器油选用25号环烷基矿物油，注油前经过真空脱气处理，保证油的绝缘强度不低于40kV/2.5mm，避免内部出现局部放电。在三维建模过程中，需要重点核对绕组与铁芯之间的主绝缘距离，33kV侧高压绕组对铁芯的空气隙（油隙）距离不小于18mm，高低压绕组之间的绝缘筒厚度不小于3mm，所有带电体对接地油箱的绝缘距离都要满足GB1094.3中的绝缘配合要求，避免后期生产出来的设备耐压试验不达标；另外波纹油箱的膨胀量核算也需要重点关注，按照变压器油的体积膨胀系数0.0007/℃，从-25℃到105℃的全温度范围，

　　波纹片的膨胀补偿量要大于油体积的最大变化量，避免温度升高时油箱内部压力过大出现渗油。这类设备在实际选型时，通常会匹配户外跌落式熔断器与避雷器组合使用，模型中也预留了高压侧避雷器的安装支架位置，在油箱高压侧的侧壁焊接了三个避雷器安装支座，安装孔距适配常规33kV氧化锌避雷器的安装尺寸，现场安装时不需要额外焊接支架，减少现场施工的工作量。整体结构没有冗余设计，所有部件的尺寸都围绕小容量、高电压等级的户外配电场景优化，既控制了设备整体重量，方便山区等交通不便区域的人工搬运与柱上安装，也保证了足够的绝缘裕度与散热能力，在额定负荷下长期运行时的顶层油温升不超过55K，绕组平均温升不超过65K，满足油浸式变压器的温升限值要求。
