华硕Zenfone5智能手机整机结构三维数模

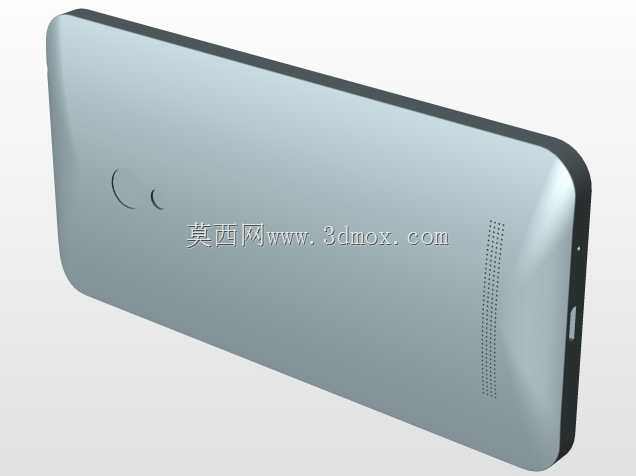

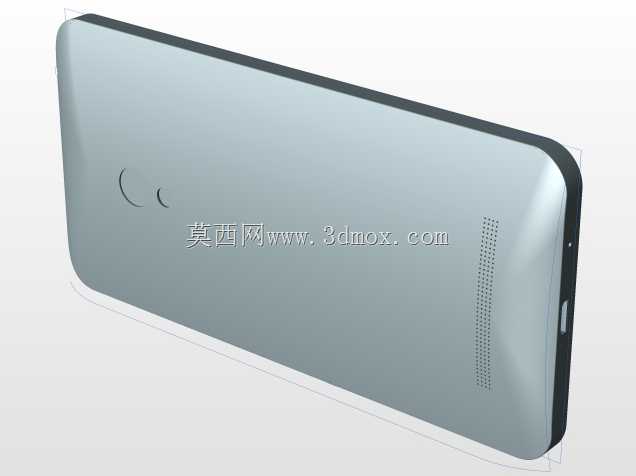

　　这款消费级手持通讯终端的三维数模，完整还原了直板触控智能手机的整机结构布局，可直接用于消费电子结构设计参考、手板打样验证、产品逆向开发等工程场景。从实际使用场景出发，该机型定位大众日常通讯与移动互联网使用，整机采用直板圆角造型，正面覆盖整块触控玻璃面板，上方预留听筒、前置摄像头的安装沉台，下方设置触控功能按键区域，背部为一体化弧面后盖，边缘做了大弧度收边处理，单手握持时贴合手掌弧度，长时间握持不易产生硌手感。数模中完整还原了机身内部的堆叠边界，包括主板安装位、电池仓空间、后置摄像头模组的避让空间、侧边按键的装配间隙，所有结构件的配合公差均按照消费电子量产标准预留，后盖与中框的卡扣位置、螺丝固定柱的位置都做了精准还原，

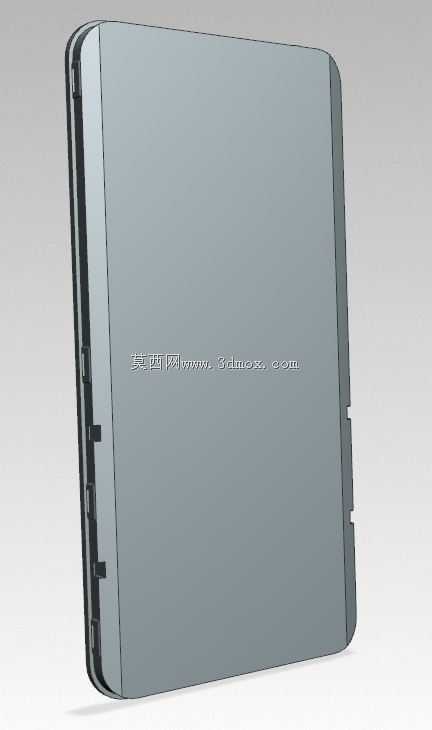

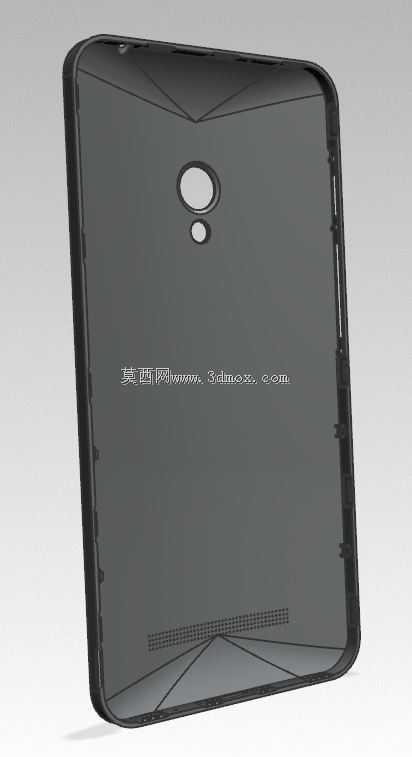

　　结构工程师可直接参考该数模调整同类型机型的堆叠方案，规避元器件干涉问题。设计思路上，该机型采用中框+后盖的分体式结构，中框作为整机的受力支撑骨架，集成了侧边按键的导向结构、SIM卡托的插槽导轨、屏幕总成的粘贴定位台阶，所有受力部位都做了加厚处理，日常跌落时可分散冲击力，避免屏幕直接受力碎裂。后盖采用可拆卸式设计，数模中还原了后盖卡扣的弹性变形空间，拆装时的卡扣行程符合量产装配要求，不会出现拆装过紧或卡扣易断的问题。整机的外形尺寸符合单手握持的黄金比例，机身厚度控制在主流轻薄机型的范围内，屏幕占比符合同期机型的设计水平，顶部的耳机孔、底部的USB接口、麦克风开孔的位置都做了精准定位，接口周边的密封结构预留位也在数模中有所体现，

　　可直接用于防水结构的二次开发。对于结构设计从业者而言，该数模可参考其内部堆叠的空间利用率设计，如何在有限的机身内容纳大尺寸电池、高规格摄像头模组同时保证整机结构强度，是直板智能手机设计的核心难点，该数模中主板采用L型布局，将电池仓设置在主板旁的空余空间，最大化利用机身内部空间，同时在主板与电池之间预留了散热层的安装间隙，避免高负载运行时热量集中传递到外壳影响握持手感。侧边的音量键与电源键采用独立的按键支架固定，按键与中框之间的间隙控制在0.1mm以内，既保证按键的按压手感，又避免间隙过大进灰。摄像头模组的周边做了环形凸台保护，手机平放时镜头不会直接接触桌面，避免镜头玻璃刮花，这些细节设计都在数模中做了完整还原，可作为同类型产品结构设计的参考基准。
