台式自动折纸机结构设计三维模型

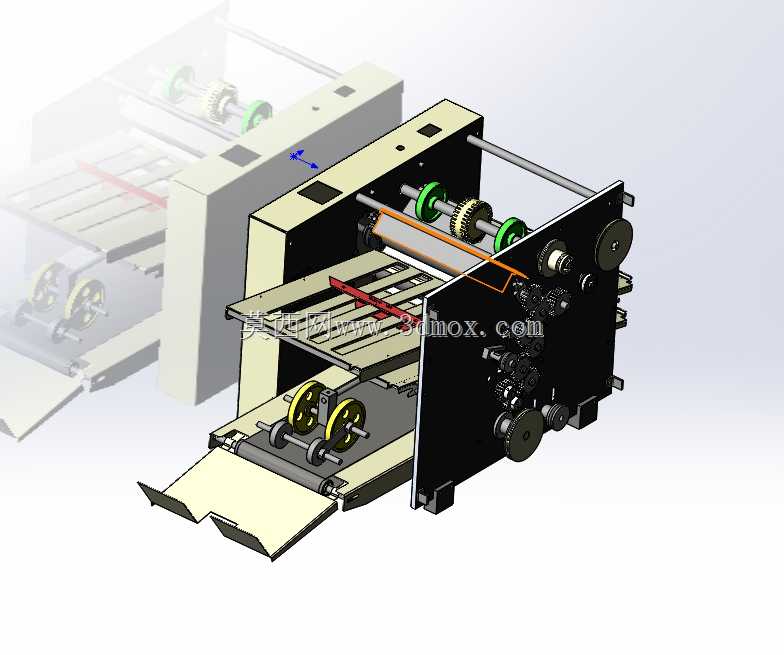

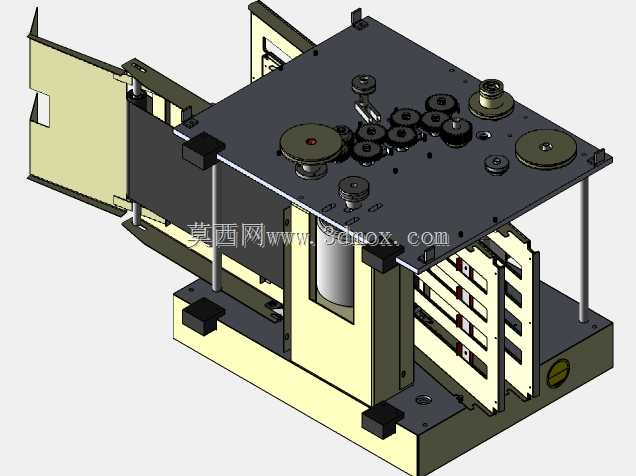

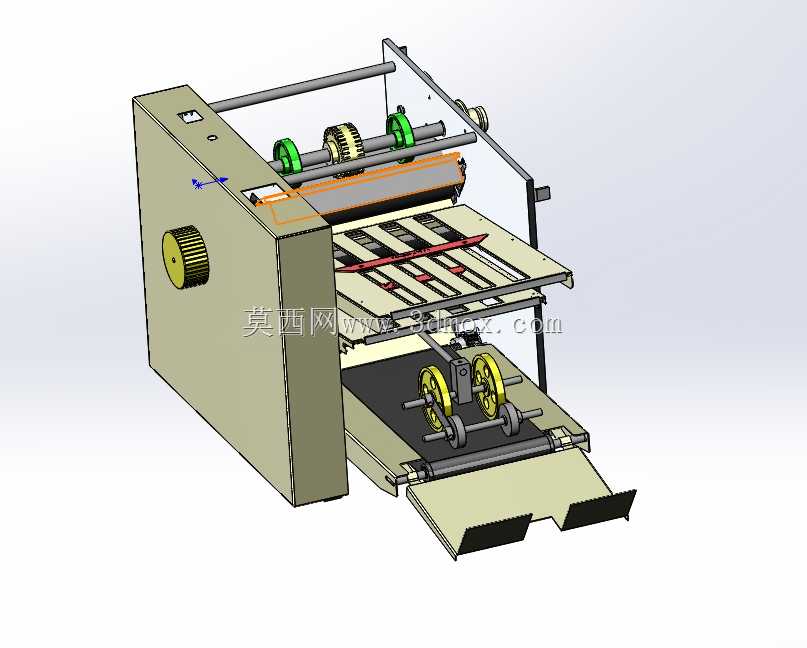

　　这款折纸设备的三维结构设计，主要面向印后加工、办公文书处理、小型印刷作坊的纸张折叠作业场景，可完成不同规格纸张的自动折页工序，替代人工反复折叠的低效操作，适配说明书、函件、宣传页、公文纸张的折叠需求。从结构布局来看，设备采用单侧立式机箱集成动力与传动组件的设计，机箱外侧设置手动调节手轮，可在调试阶段手动调整辊轴间隙、折页位置，适配不同厚度的纸张加工需求，进料端设置可调式挡纸定位结构，可根据纸张幅面调整定位边距，避免进纸过程中出现歪斜、偏移的问题。设备的传动系统采用齿轮啮合与辊轴传动结合的方案，上下排布的多组橡胶辊轴负责纸张的输送与压合，不同直径的传动齿轮匹配对应转速比，保证纸张在输送过程中速度平稳，不会出现拉扯、褶皱的情况，

　　折页工位设置可调节的挡规与导向板，通过调整挡规的伸出长度与导向板的角度，可实现两折、三折等不同折页样式的切换，出料端设置倾斜导纸托板，折叠完成的纸张可顺着托板有序堆叠，无需人工额外整理。从安装边界来看，设备整体采用台式布局，占地面积较小，可直接放置在常规工作台面上使用，无需额外的固定安装工序，机箱内部预留了动力组件的安装空间，传动齿轮与辊轴的支撑座均采用可拆卸式设计，后期维护时可快速拆解更换磨损的辊套与齿轮，设备的外露传动部分设置有防护框架，避免作业过程中异物卷入传动结构，同时也能防止操作人员误触运动部件。设计过程中针对纸张走纸路径做了多次优化，所有与纸张接触的导向面均做了圆角过渡处理，避免尖锐边角刮伤纸张表面，

　　辊轴的压紧力采用可调式弹簧结构，可根据纸张克重调整压紧力度，既保证纸张输送过程中不打滑，也不会因压力过大导致纸张出现压痕、破损。折页导向板的位置设置了刻度标识，调整折页规格时可直接参照刻度快速定位，减少反复调试的时间，手动调节手轮带有阻尼结构，调整完成后不会因设备运行震动出现位置偏移，保证长时间作业的折页精度一致性。
