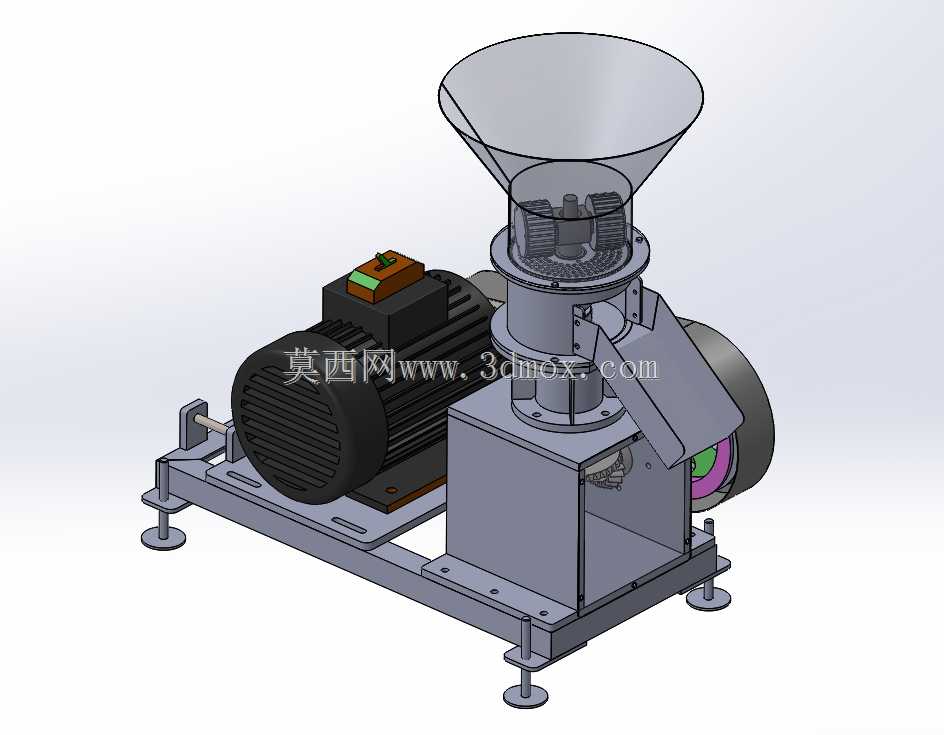

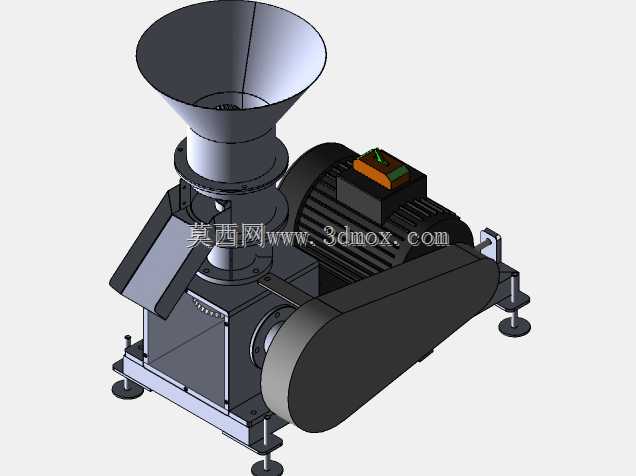

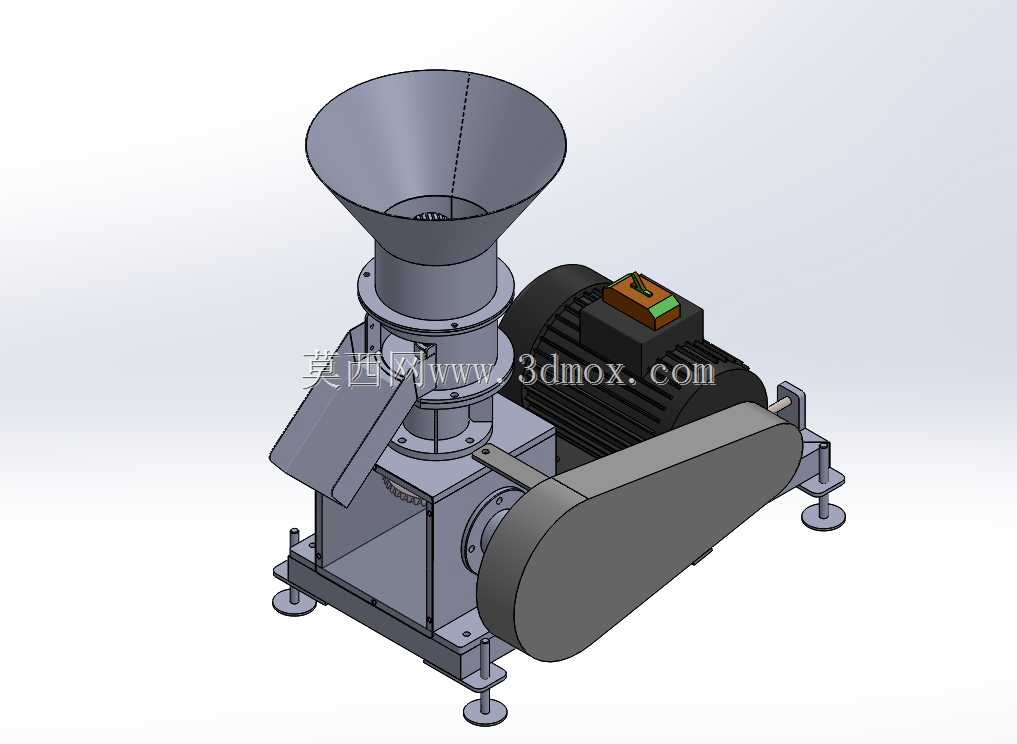

平模挤压式颗粒制粒设备三维结构

　　这款平模结构的制粒设备，核心应用场景覆盖小型饲料加工点、生物质燃料作坊的颗粒成型工序，可将粉碎后的秸秆、木屑、混合饲料原料挤压成规则柱状颗粒，适配农户自产自用、小型加工点批量生产的作业需求。设备整体采用分体式布局，上方设置大口径锥形进料斗，斗壁倾斜角度经过反复校核，能保证含水率12%-18%的散状物料依靠自重顺畅落入压制腔，不会出现架桥堵料的问题，进料口法兰预留了快装接口，可直接对接上游粉碎设备的出料管路，减少人工上料的劳动强度。动力端采用标准卧式异步电机搭配皮带轮传动结构，皮带外侧设置全封闭防护罩，既避免传动部件外露引发的安全隐患，也能防止加工过程中粉尘落入带轮槽造成传动打滑，电机底座设计了腰型调节孔，可快速调整皮带张紧度，

　　日常维护无需拆解主体结构。压制腔主体采用钢板焊接框架，侧面倾斜设置出料导槽，成型后的颗粒可顺着导槽直接落入接料容器，导槽角度设置为42度，能保证颗粒顺畅滑落不会积料，设备底部配置四个可调高度的支撑脚杯，可适应不平整的车间地面，安装时无需预埋地脚螺栓，调整脚杯高度即可保证整机水平，避免运行过程中出现异常振动。设计过程中优先考虑易损件的更换便捷性，平模、压辊等核心磨损部件均采用快拆式定位结构，松开侧面的紧固手柄即可抽出压制组件，无需动用大型吊装设备，单人即可在半小时内完成易损件更换。整机的安装边界控制在长1100mm、宽650mm、高1200mm范围内，对车间占地要求极低，普通民用厂房甚至农户院落的硬化地面都可放置使用，

　　传动比经过匹配计算，电机额定转速下压制主轴转速维持在160r/min左右，既能保证颗粒成型的密实度，也不会因转速过高造成物料温升过大破坏营养成分或者木质素结构。设备的机架焊接后预留了应力消除工艺的加工余量，所有连接孔位均采用配钻加工，保证装配后各轴系的同轴度误差控制在0.1mm以内，运行过程中噪音可控制在75分贝以下，符合小型加工场所的环保要求。
