摩托车启动用花键轴波形110结构设计

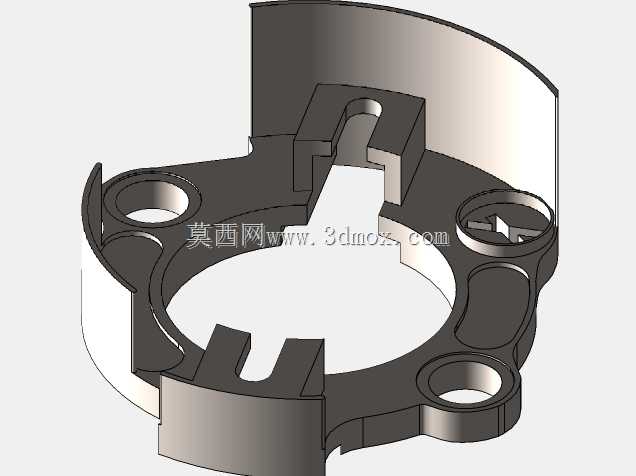

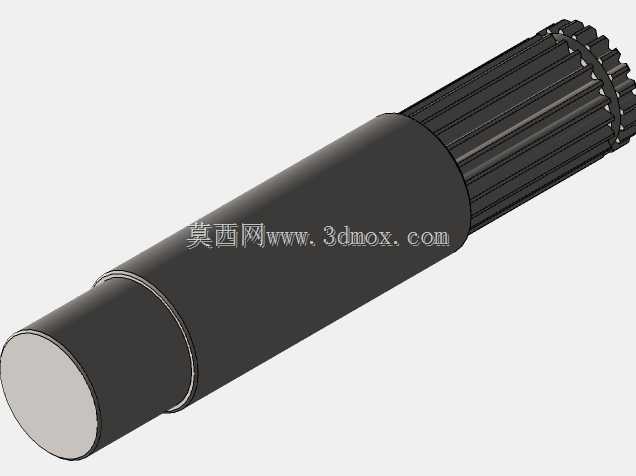

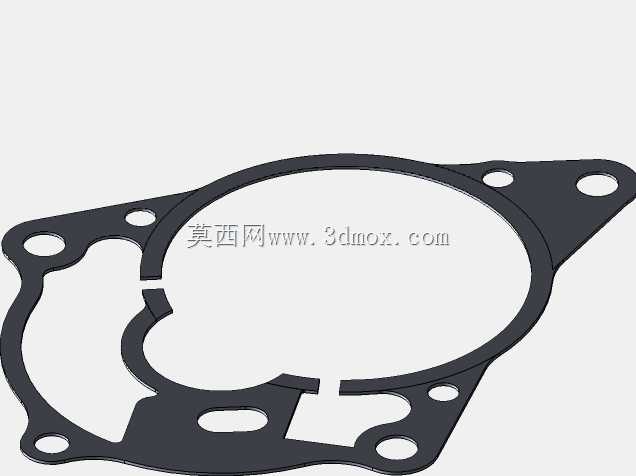

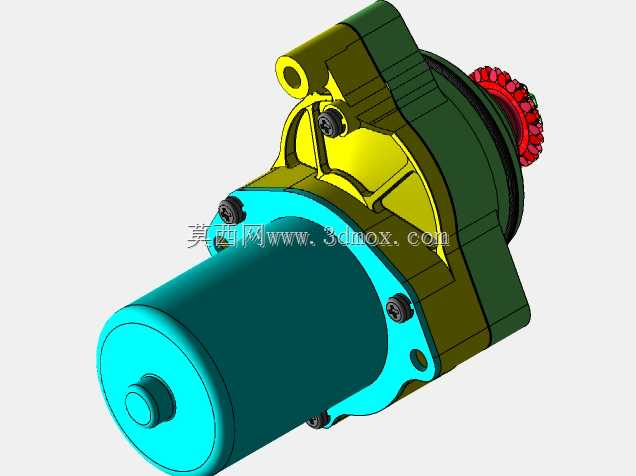

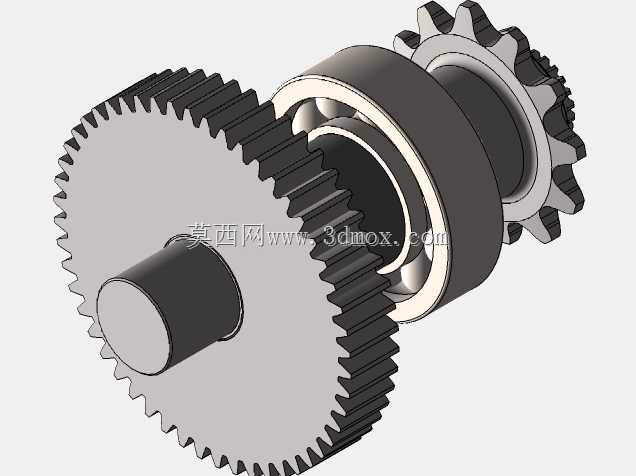

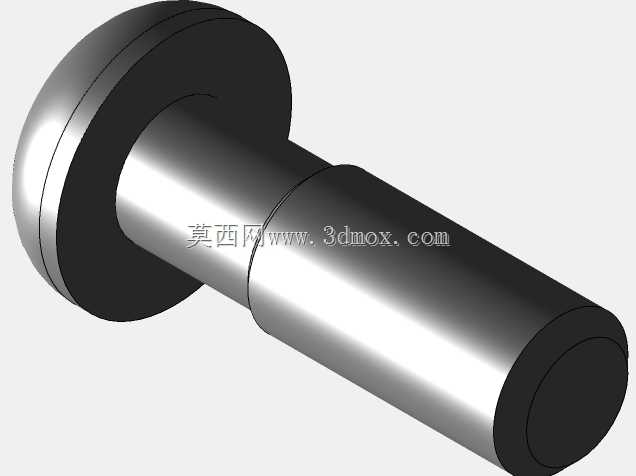

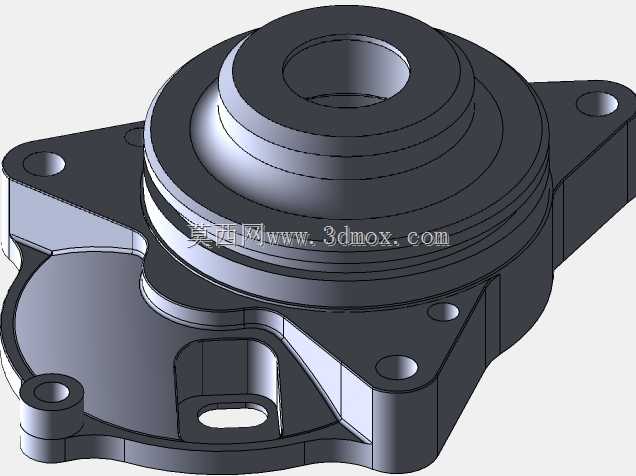

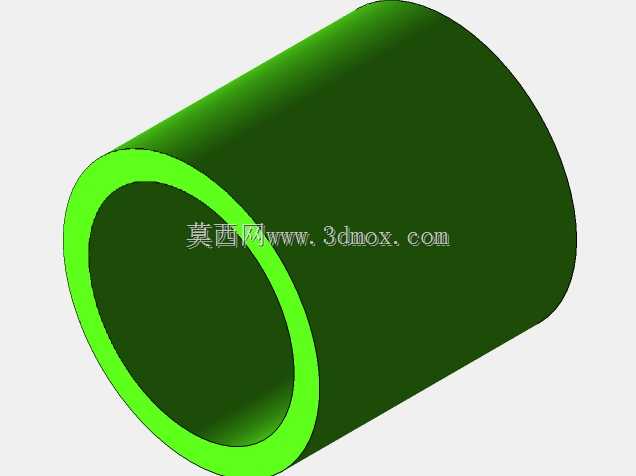

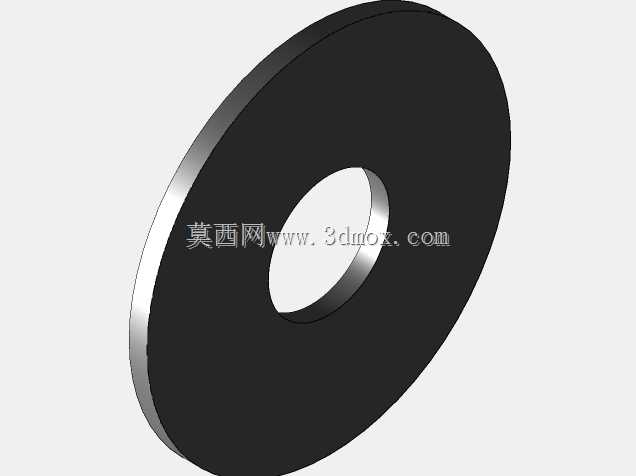

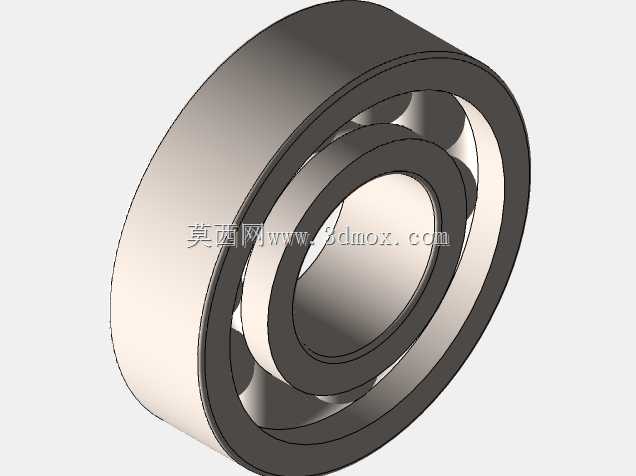

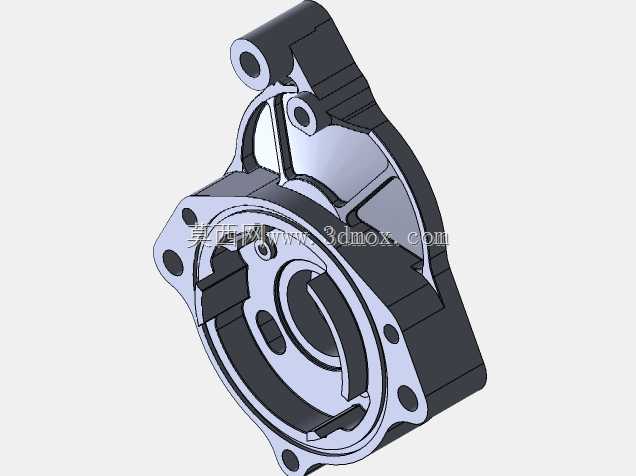

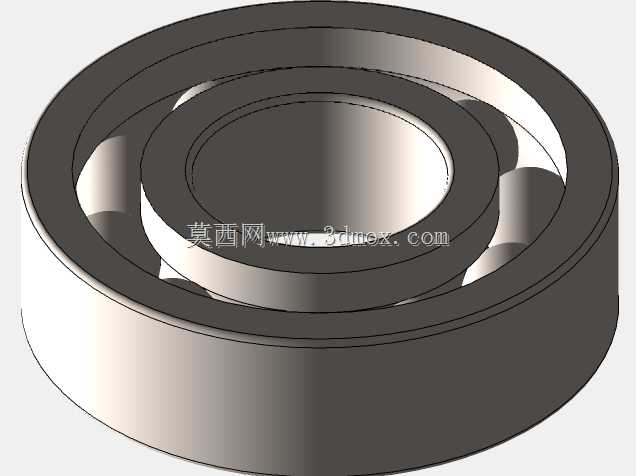

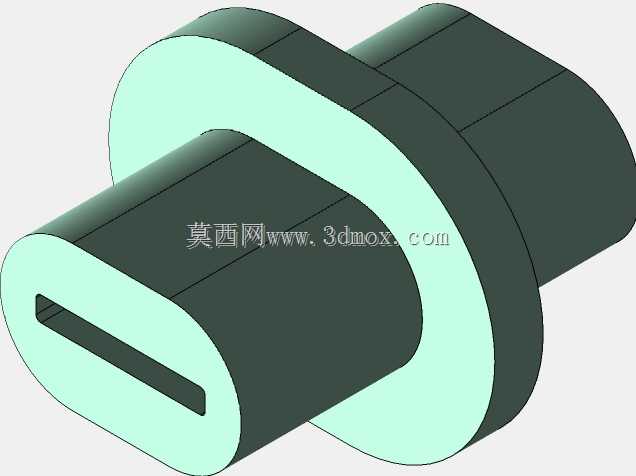

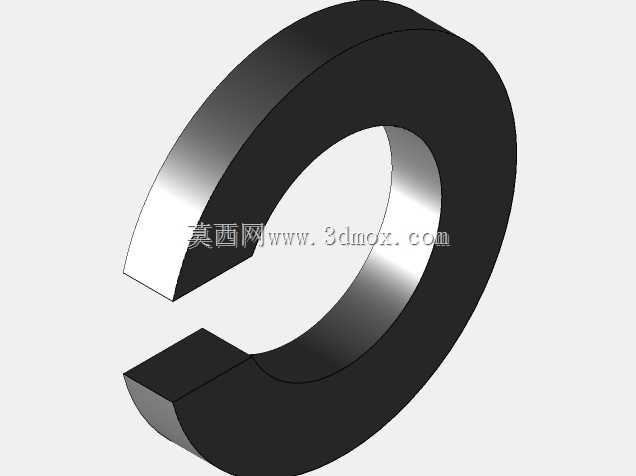

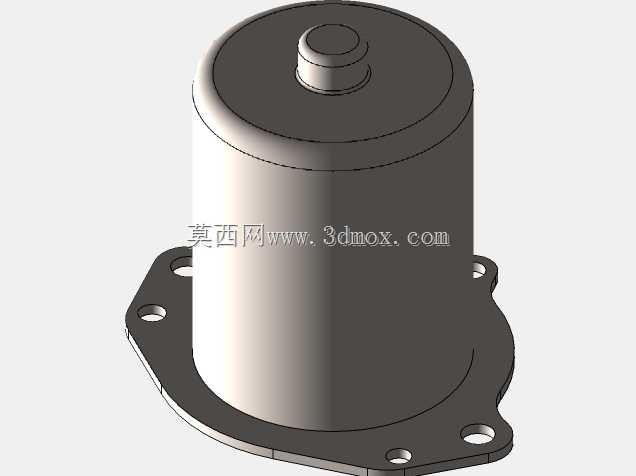

　　这款轴类零件是配套110排量弯梁摩托车电启动机构的核心传动件，日常主要承担启动电机动力输出到发动机曲轴之间的扭矩传递作用，在整车启动工况下，需要瞬时承受启动电机输出的大扭矩冲击，同时要保证和周边启动惰轮、超越离合器的配合精度，避免启动打齿、动力脱开的故障。从结构设计来看，零件整体采用阶梯轴布局，一端为光轴定位段，表面做了高精度磨削处理，装配时直接穿入发动机箱体的对应衬套孔内，作为整根轴的旋转支撑基准，该段的直径公差控制在h7级别，表面粗糙度达到Ra0.8，既可以保证转动时的灵活性，又能控制径向窜动量在0.02mm以内，避免轴转动时出现偏摆导致的齿轮啮合异响。中间段为等直径的主体承载段，是整根轴的扭矩传递核心，

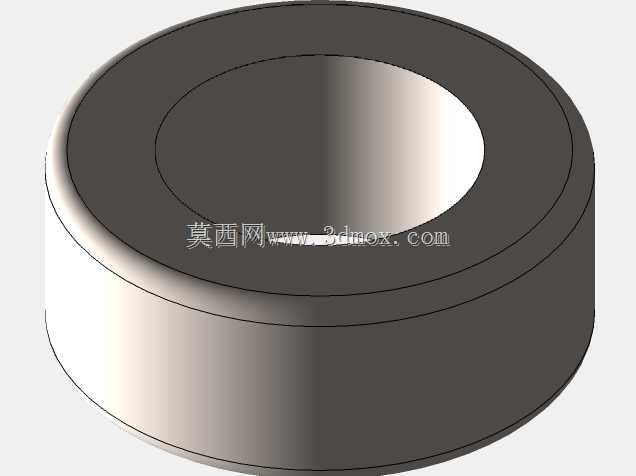

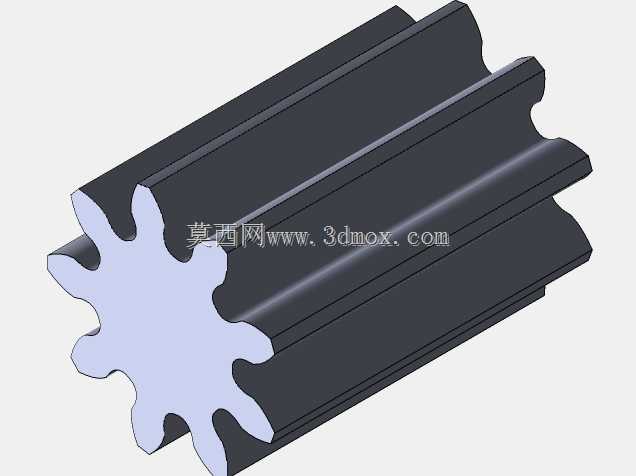

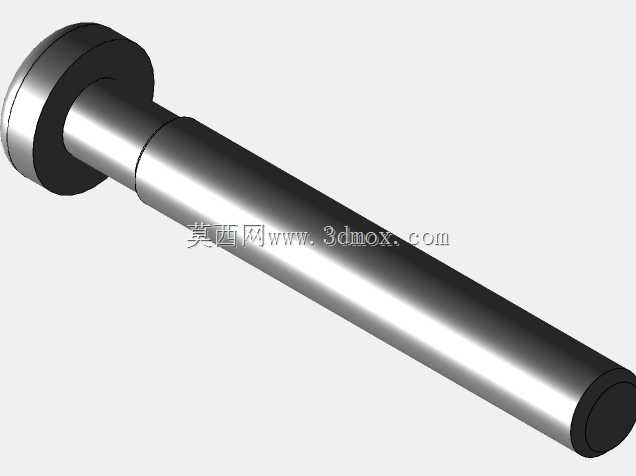

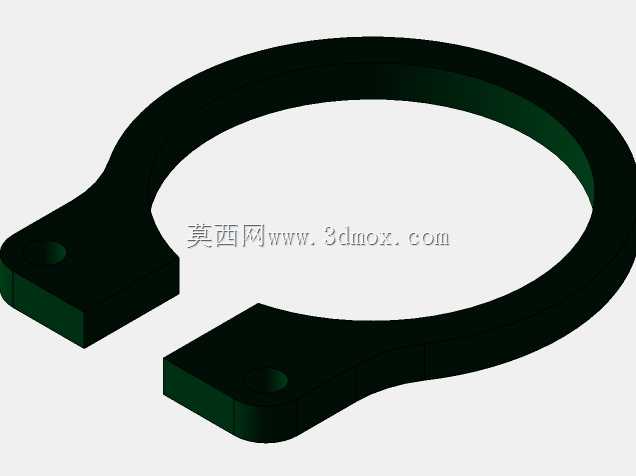

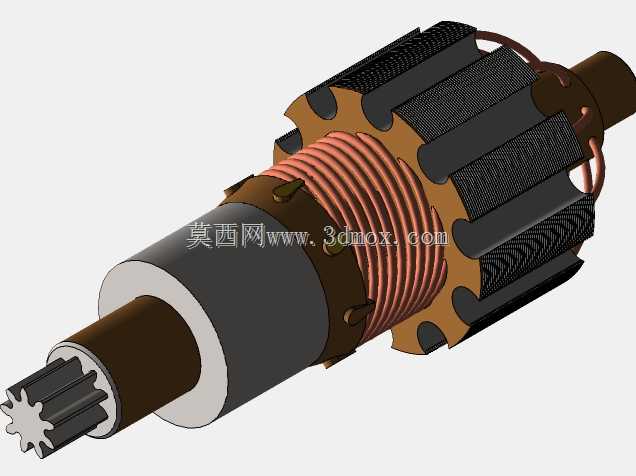

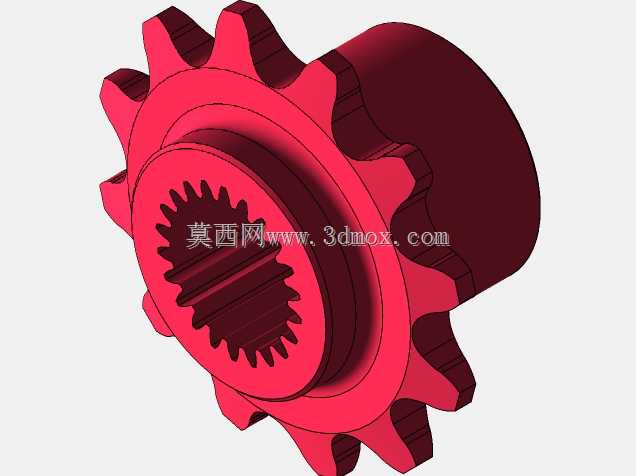

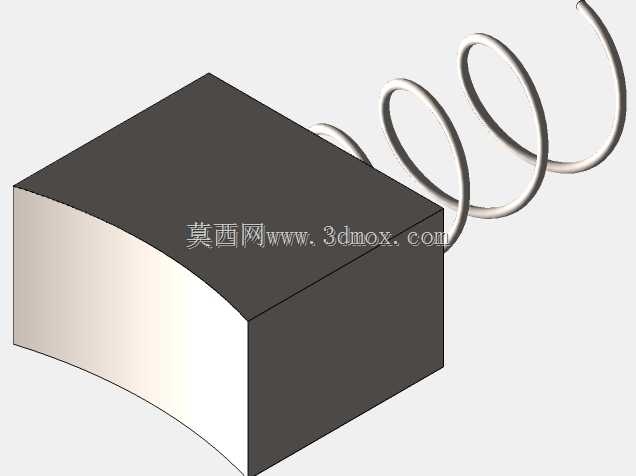

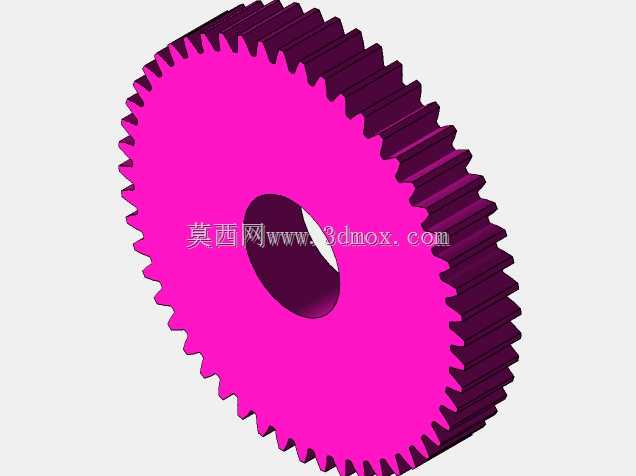

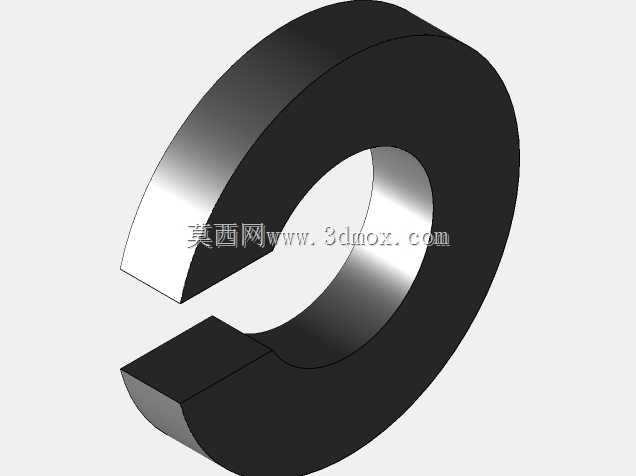

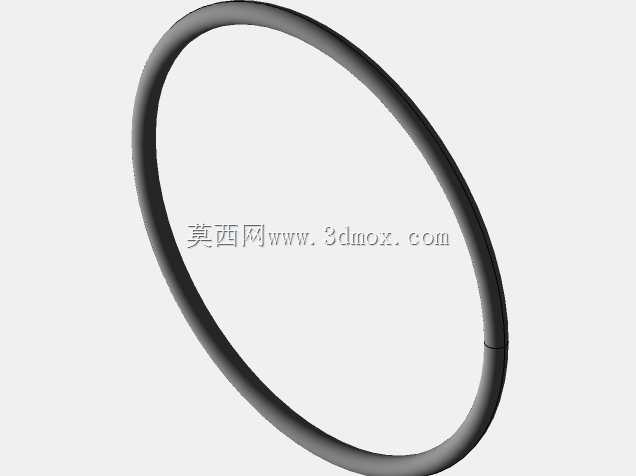

　　设计时特意加大了该段的轴径，用来承受启动瞬间的峰值扭矩，材料选用20CrMnTi合金结构钢，表面做渗碳淬火处理，硬化层深度控制在0.8-1.2mm，表面硬度达到HRC58-62，芯部硬度保持在HRC30-42，既保证表面耐磨抗冲击，又能让芯部具备足够韧性，避免大扭矩下出现轴体断裂。另一端为渐开线外花键结构，花键参数匹配启动从动齿轮的内花键，齿向做了修缘处理，装配时可以顺畅插入配合件，同时花键的大径、小径都做了倒角导向，避免装配时刮伤配合件的内花键齿面，花键末端设计了一圈卡簧槽，装配卡簧后可以限制轴的轴向窜动，防止工作过程中轴体轴向移位导致齿轮脱开。轴的最外端设计了直纹滚花结构，该结构并非用于手动拧动，而是在装配过程中供工装夹持定位，

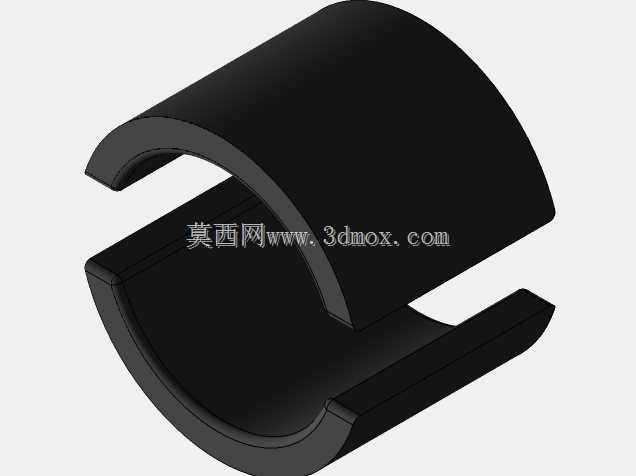

　　保证压装衬套、齿轮时的同轴度要求，滚花的纹路深度控制在0.3mm，既可以提供足够的夹持摩擦力，又不会因为纹路过深导致轴端应力集中。从安装边界来看，整根轴的总长度适配110排量卧式发动机的启动腔室尺寸，安装时不需要额外修改发动机箱体的原有安装位，光轴段和箱体衬套的配合为间隙配合，装配时涂抹少量锂基润滑脂即可，花键段和从动齿轮的配合为过渡配合，既能传递扭矩，又方便后期维修拆解。实际工况中，该轴每次启动的工作时长仅为0.5-2秒，但瞬时扭矩可以达到12N·m，设计时已经通过有限元分析校核了轴的扭转强度，安全系数达到2.5以上，可以满足零下20度到零上45度的环境使用要求，不会因为低温导致材料脆性提升出现断轴问题。在建模过程中，

　　所有配合面的尺寸都严格按照摩托车发动机行业的通用公差标准设定，花键的齿形参数完全符合GB/T3478.1的渐开线花键标准，不需要二次修改就可以直接用于工程图导出、机加工生产，也可以直接导入发动机总成的装配文件中做干涉检查，验证启动机构的运动轨迹是否合理。
