多功能组合球场配套篮球架结构设计

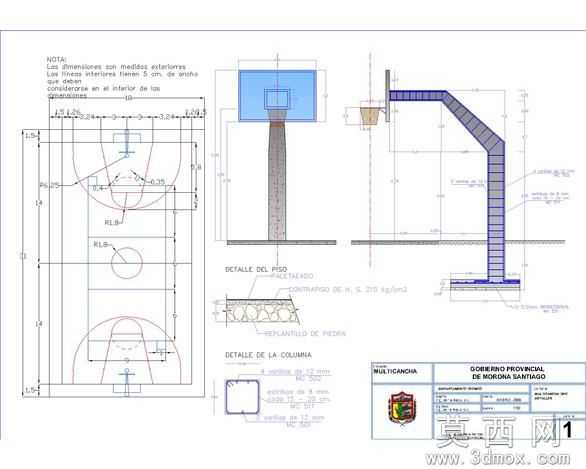

本作品为多功能组合球场配套篮球架的三维设计方案，整体围绕户外公共运动场地的使用需求展开建模设计，在三维建模过程中，首先依据标准篮球场地的尺寸规范，确定篮球架的安装位置、整体高度与篮板的标准尺寸，同时兼顾多功能场地可开展篮球、羽毛球等多种运动的使用特性，对篮球架的立柱结构、悬臂支撑结构做了针对性优化。建模阶段先搭建整体线框骨架，确定篮板、悬臂、立柱、底座各部件的相对位置与连接关系，再逐一细化各部件的实体结构：篮板部分采用矩形框架加内嵌面板的结构设计，框架边缘做圆角过渡处理，避免尖锐棱角带来的运动安全隐患；悬臂部分采用折线形支撑结构，通过分段建模的方式调整每一段的倾斜角度与截面尺寸，在保证支撑强度的同时，尽可能减少对场地运动空间的占用，悬臂与立柱、悬臂与篮板的连接位置均设计了加强筋结构，提升整体连接的稳固性。立柱部分采用方形截面的空心立柱设计，在降低整体自重的同时保证结构强度，立柱底部设计了扩大的安装底座，底座上预留了地脚螺栓安装孔位，方便现场安装固定，同时在立柱与底座的连接位置设计了三角形加强肋，分散立柱传递的载荷。建模过程中对各部件的材质做了区分设置：篮板框架采用金属钢材材质，赋予哑光金属漆面效果，篮板面板采用透明钢化玻璃材质，调整材质的透明度与反光参数，还原真实钢化玻璃的视觉效果；立柱与悬臂部分采用户外防锈金属材质，表面做喷塑处理的质感表现，底座部分采用混凝土配重加金属包边的材质组合，还原真实户外篮球架的材质特性。设计过程中还同步完成了各部件的工程图绘制，标注了各关键部位的尺寸公差、安装孔位参数与焊接工艺要求，对悬臂的受力路径、立柱的抗风载荷能力做了模拟校验，确保整体结构在户外使用环境下的安全性与耐用性，同时兼顾了整体外观的简洁协调性，适配多功能公共运动场地的整体视觉风格。
