透明酒红杆按动式圆珠笔精细三维建模

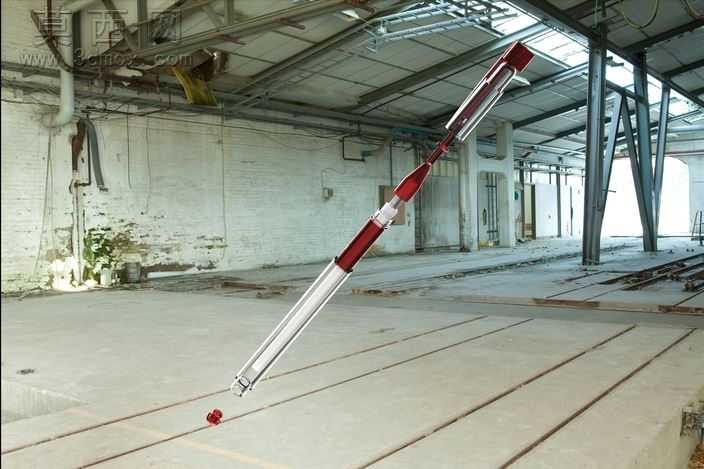

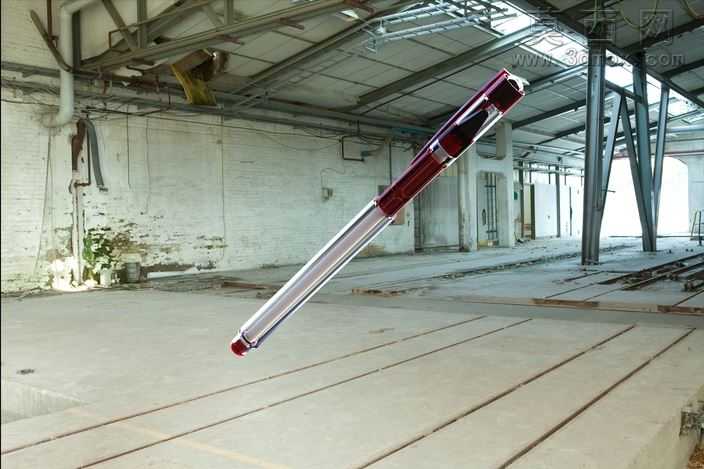

本作品为按动式圆珠笔的全参数化三维建模成果，建模过程以还原实物的装配逻辑与外观质感为核心目标，首先对圆珠笔的整体结构进行拆解，将其划分为笔帽按动组件、笔夹结构、酒红色上笔杆、透明储墨笔杆、金属笔尖头、内置笔芯、复位弹簧七大独立建模模块，各模块严格按照实物的尺寸比例进行参数设定，保证后续装配时的配合精度完全符合实际产品的公差要求。建模阶段优先采用草图驱动的特征建模方式，针对酒红色上笔杆的曲面过渡区域，使用放样与边界曲面命令构建顺滑的弧面轮廓，避免出现生硬的棱角转折，还原塑料注塑件的圆润质感；透明笔杆部分采用薄壁特征建模，预留出笔芯的安装空腔，同时对笔杆内壁的导向筋结构进行精细刻画，保证笔芯伸缩时的滑动路径与实物一致。笔夹部分单独建模，通过扫掠命令生成带有弧度的夹持结构，同时还原笔夹与上笔杆的卡扣连接结构，金属笔尖头采用旋转命令生成锥形轮廓，对笔尖处的滚珠安装位进行细节处理，还原球点笔的出墨结构特征。材质与渲染阶段，针对不同部件的物理特性进行材质参数调整，酒红色上笔杆采用半哑光塑料材质，添加轻微的磨砂质感与低数值的反射参数，还原ABS塑料的真实触感；透明笔杆采用高透亚克力材质，调整折射系数与透光率，模拟透明塑料的通透效果，同时在笔杆内部添加淡蓝色的墨水管路材质，还原真实圆珠笔的储墨视觉效果；金属笔尖与笔夹采用抛光金属材质，添加细微的划痕纹理提升真实感，按动按钮部分采用软质橡胶材质，调整粗糙度参数模拟橡胶的哑光触感。场景渲染采用工业风废弃厂房作为背景环境，通过HDRI环境光提供自然的漫反射照明，同时添加两盏辅助补光突出笔身的曲面轮廓与透明材质的折射效果，阴影采用软阴影模式，避免生硬的阴影边缘破坏整体画面的柔和感。装配阶段严格按照实物的装配顺序进行配合约束，按动组件与笔杆之间采用滑动配合，复位弹簧添加压缩状态的形变约束，笔芯与笔尖之间采用同轴心配合，整体装配完成后可模拟按动出芯的动态效果，完整还原圆珠笔的实际使用功能逻辑，建模过程中对所有倒角、拔模斜度等注塑工艺特征进行了还原，保证模型可直接用于后续的产品开模验证与外观设计迭代。
