双筒铰接式安装固定支座结构设计

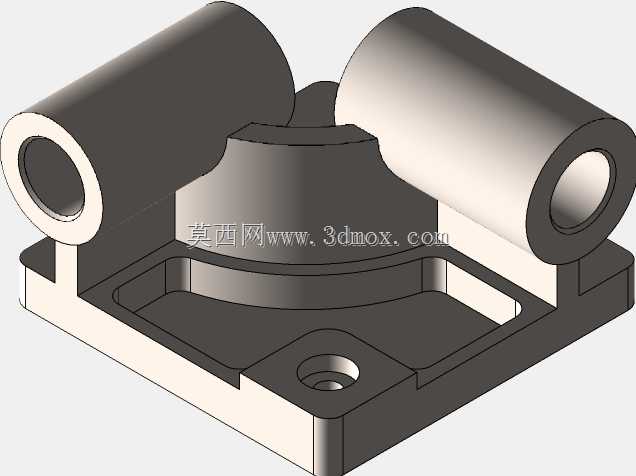

　　该双筒铰接式固定支座主要应用于需要实现铰接摆动、同时承载径向与轴向复合载荷的机械连接场景，常见于自动化生产线的连杆传动机构、小型工装夹具的活动连接端、输送设备的摆臂支撑位置，也可作为小型气动、液压执行元件的端部铰接安装座使用，能够为连接构件提供稳定的回转支撑，同时抵消传动过程中产生的侧向偏移力。从结构设计逻辑来看，支座主体采用一体化铣削成型思路，底部为带沉头安装孔的矩形安装基板，基板上设置的两处沉孔可适配内六角圆柱头螺钉，实现支座与安装基面的刚性固定，沉孔深度经过匹配计算，可保证螺钉安装后头部完全埋入基板平面，不会突出表面干涉周边构件运动。基板上方设置两处平行布置的空心圆筒铰接耳，两圆筒同轴度公差控制在0.02mm范围内，

　　内孔可直接穿装铰接销轴，空心结构在保证销轴配合面长度足够的前提下，大幅降低了支座整体重量，减少了材料消耗。两铰接耳之间设置弧形过渡支撑结构，将两个圆筒与底部基板连为整体，该弧形结构经过受力仿真优化，可将铰接耳承受的径向载荷均匀传导至底部安装面，避免应力集中导致的支座断裂，同时在基板与弧形支撑的衔接位置设置内凹减重槽，在不降低结构整体刚度的前提下，进一步缩减了支座的整体重量，也为加工过程中的排屑提供了便利。从安装边界来看，底部安装基板的平面度要求控制在0.01mm以内，可保证与安装基面完全贴合，避免安装后出现翘曲影响铰接精度；两铰接耳的外圆端面间距预留了足够的安装间隙，可适配不同宽度的连接摆臂，内孔的尺寸公差按照H7精度设计，

　　可与标准g6公差的铰接销轴实现间隙配合，保证铰接转动灵活无卡滞，同时不会出现过大的配合间隙导致传动精度下降。在实际使用过程中，该支座可承受垂直于铰接轴线方向的最大径向载荷达5kN，沿铰接轴线方向的轴向载荷可达1.2kN，能够满足多数中小型传动机构的铰接支撑需求，铰接部位可根据使用场景加装自润滑轴套，进一步降低转动摩擦阻力，延长支座的使用寿命。整体结构无多余冗余设计，所有棱边均做了R0.5的倒角处理，既避免了加工和装配过程中锐边划伤操作人员，也减少了应力集中点，提升了结构的抗疲劳性能。
