车床用环形可调定位锁紧工装结构

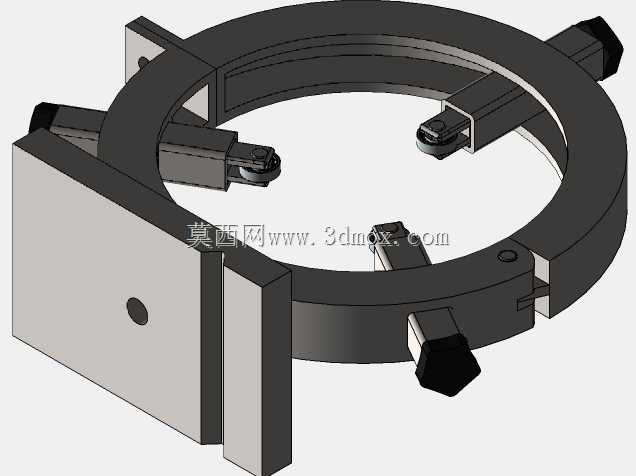

　　该环形工装主要适配普通卧式车床的主轴前端安装场景，用于解决异形轴类、薄壁筒类零件装夹时的同轴度偏差、夹持变形问题，在小批量多品种的机加工车间里，这类工装往往能替代定制软爪，大幅降低换装调试的辅助时长。从结构设计逻辑来看，主体采用剖分式环形基座，开口处设置精密配合的定位销与锁紧螺栓，可实现基座自身在主轴基准上的快速开合与定心，避免整体套装时需要拆卸卡盘爪的繁琐操作。环形基座周向均匀布置三组可调式压爪组件，每组压爪都采用螺杆进给结构，前端搭配可摆动的压头，压头接触工件的端面做了防滑网纹处理，既能保证足够的夹紧摩擦力，又能通过压头的自适应摆动贴合不同外径的工件外圆，减少硬接触带来的工件表面压伤。其中一组压爪侧方延伸出带定位孔的平板基准面，

　　该平面与环形基座的内孔基准做了严格的垂直度公差控制，可作为工件轴向定位的靠面，加工带台阶的筒类零件时，直接将工件端面抵靠在该平板上，就能快速保证轴向尺寸的一致性，不需要每次打表找正轴向位置。设计时充分考虑了安装边界，环形基座的内孔尺寸匹配常用车床的主轴前端外径，周向压爪的调节行程覆盖了常见的棒料、筒料加工直径范围，所有调节螺杆的端部都做了内六角孔，方便使用标准扳手快速操作，不会和卡盘、刀架的运动轨迹产生干涉。压爪与环形基座的配合滑槽采用了矩形导轨结构，配合间隙控制在0.02mm以内，进给时不会出现卡滞或偏摆，保证三个压爪的夹紧力均匀分布在工件圆周上，加工薄壁件时能有效降低夹紧变形量，提升工件的圆度加工精度。实际使用中，

　　该工装可直接安装在三爪卡盘前端，不需要对车床原有结构做任何改造，装夹工件时先将环形基座锁紧在主轴基准上，再根据工件外径调整三个压爪的伸出量，最后锁紧各压爪的锁紧螺母即可完成装夹，相比传统的四爪单动卡盘找正，效率提升数倍，尤其适合加工那些外圆不规则、需要保证内孔与外圆同轴度的零件。
