方形外球面带座轴承UCF216结构设计

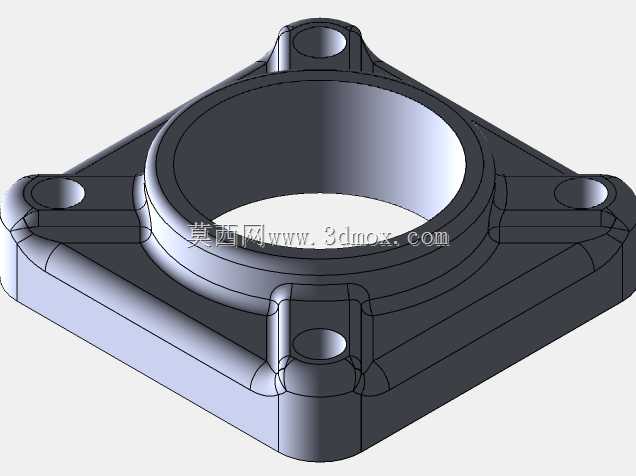

　　在各类输送线、农业机械、食品加工设备以及中小型风机的传动系统中，带座外球面轴承的应用极为普遍，这类部件直接决定了旋转轴系的运行稳定性与维护便捷性，UCF216作为方形座系列的常用规格，其结构设计完全围绕重载工况下的可靠支撑需求展开。从安装边界来看，该型号轴承座采用正方形法兰安装结构，四个角位预留贯通安装孔，安装时可直接通过螺栓将座体固定在设备的安装立面或平面上，无需额外加工复杂的安装止口，对安装基面的加工精度容忍度较高，非常适合现场改造类项目或者设备批量装配时的快速定位。座体中心的轴承容纳腔采用圆弧过渡的加厚结构，能够均匀承受轴系运转时产生的径向载荷与一定程度的轴向冲击载荷，避免应力集中导致的座体开裂问题，

　　尤其是在存在振动的输送设备工况下，加厚的腔体壁可以有效分散轴承外圈传递的交变应力，延长整体部件的使用寿命。设计过程中，座体与外球面轴承的配合面采用了适配的球面接触结构，允许轴承内圈相对于座体产生一定角度的自动调心，当设备安装时出现轴系与安装面的微小角度偏差，或者轴系在重载下出现轻微挠曲时，调心功能可以避免轴承内部出现额外的附加载荷，防止保持架过早磨损、滚动体出现点蚀问题。座体四个安装凸台做了加高处理，既可以增加安装螺栓的接触承压面积，降低螺栓连接面的压应力，防止长期运行后螺栓松动，也能在安装时起到定位导向作用，让螺栓可以顺畅穿入安装孔，减少现场装配的调整时间。座体的外轮廓所有棱边都做了圆角过渡处理，一方面是铸造工艺的需求，

　　避免铸造时出现尖角缩松、砂眼等缺陷，提升铸件的成品率，另一方面也可以避免安装维护时尖锐棱边划伤操作人员，同时减少应力集中点，提升座体的抗冲击性能。在实际选型应用中，这类方形座轴承通常用于轴径80mm的传动轴系支撑，相比立式座轴承，方形法兰的四个安装点受力更均匀，在水平安装或者垂直吊装的轴系场景中都能保持稳定的固定效果，尤其是在侧边安装的传动结构中，方形座的抗倾覆能力要优于同规格的菱形座产品。座体的轴承腔外侧预留了密封件的安装位置，配套的外球面轴承自带密封结构，两者配合可以阻挡粉尘、水汽进入轴承内部，在多粉尘的粮食加工、建材输送场景下，能够有效延长轴承的润滑维护周期，减少日常运维的工作量。建模过程中需要重点关注安装孔的中心距尺寸、

　　轴承腔的内径公差以及安装面的平面度要求，这些尺寸直接影响后续的装配适配性，如果安装孔中心距偏差过大，会导致现场安装时螺栓无法穿入，轴承腔的公差如果控制不当，会出现轴承外圈压装过紧导致运转卡滞，或者配合过松出现外圈跑圈的问题。
