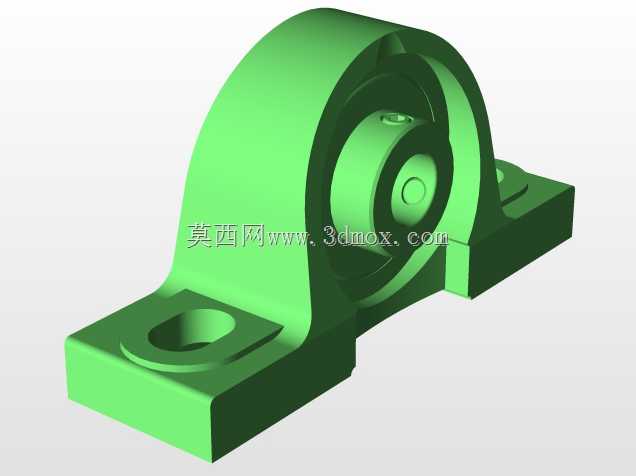

在各类传动系统的布局中,这类立式带座轴承支撑结构是应用极广的基础支撑部件,不管是轻工输送线的辊筒传动、小型农机的转轴定位,还是普通机床辅机的动力传递端,都能见到这类结构的身影。它的核心作用是为旋转轴提供稳定的径向支撑,同时抵消轴运转过程中产生的径向载荷,部分工况下也能承受小幅的轴向窜动,保证转轴的回转精度始终维持在设计允许范围内。从结构设计逻辑来看,整体采用一体式铸造成型的立式支座搭配内嵌外球面轴承的组合方案,支座底部设计了两个对称的长圆形安装孔,这类孔型的设计初衷是为安装过程预留一定的位置调整余量,避免安装基面的孔位加工误差导致部件无法装配,同时也能在后期维护时小幅调整轴系的同轴度,降低现场安装的对位难度。
支座的支撑拱面采用大圆弧过渡结构,没有尖锐的应力集中棱角,在承受轴系传递的交变载荷时,应力可以沿着圆弧面均匀分散到整个支座本体,避免长期载荷作用下出现支座根部断裂的问题。内嵌的轴承外圈与支座内孔采用球面配合形式,这种设计可以自动补偿轴加工或安装过程中产生的少量角度偏差,哪怕安装时轴的中心线与轴承座孔中心线存在小角度偏斜,轴承依然可以正常运转,不会出现卡滞、异常磨损的问题。从安装边界来看,这类轴承座的底面为完整的平面安装基准,安装时需要保证基面的平面度误差控制在合理范围内,避免强行锁紧安装螺栓导致支座变形,进而挤压轴承外圈影响回转灵活性。两个安装孔的中心距是选型时的核心参数,直接决定了该部件能否适配现有设备的安装基面,
轴承内孔的尺寸则对应适配的轴径,选型时需要结合轴系的实际载荷、转速来匹配对应的轴承规格。在实际应用场景中,这类部件不需要复杂的安装调试流程,只需要将轴承内孔与转轴配合到位,再通过底部螺栓将支座固定在设备机架上即可完成装配,后期维护时也可以单独更换内嵌的轴承,不需要整体更换支座,能有效降低设备的运维成本。设计这类结构时,需要重点考量支座的壁厚分布,承载区域的壁厚要满足静载荷与疲劳载荷的强度要求,非承载区域可以适当做减重处理,在保证结构强度的前提下控制整体重量,同时支座的轴承安装孔位要保证足够的加工精度,避免与轴承外圈配合过松导致运转时出现外圈跑圈的问题,也不能配合过紧导致轴承游隙被挤压变小,出现温升过高、提前失效的问题。
