单缸摆动式蒸汽动力传动结构设计

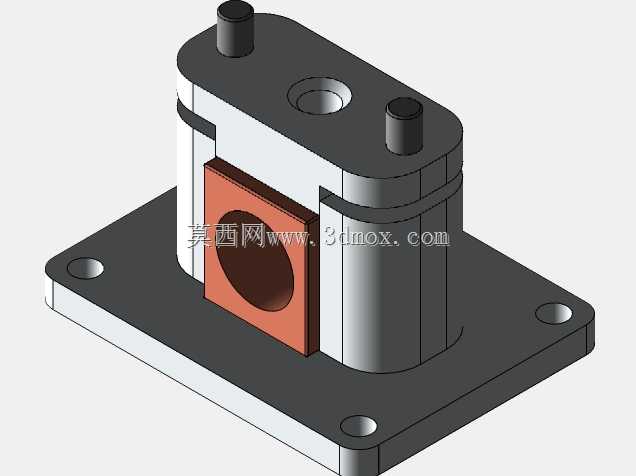

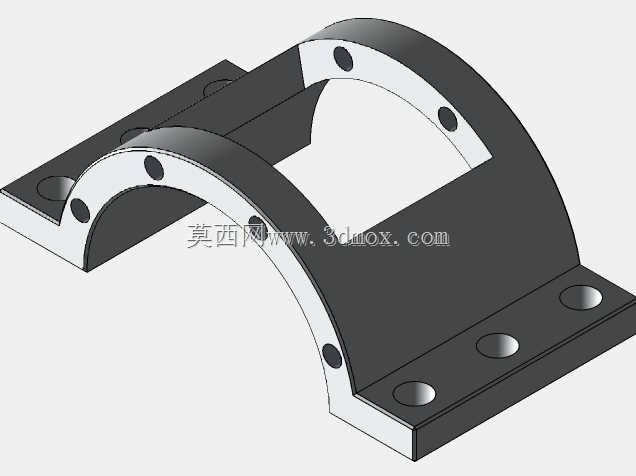

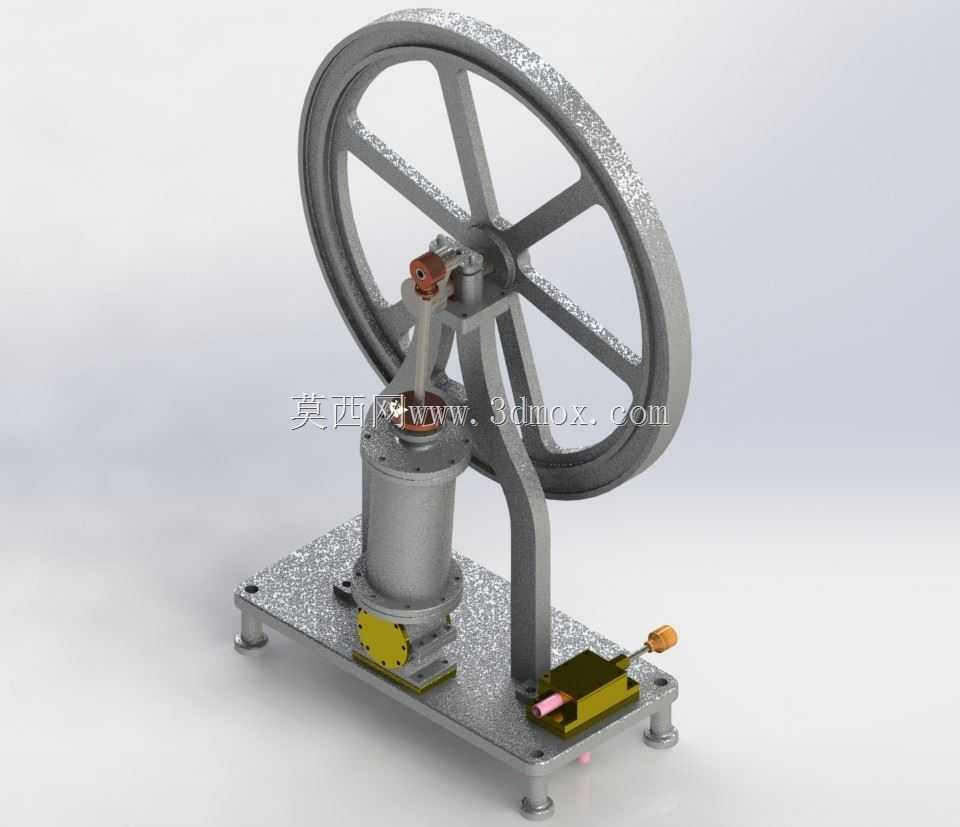

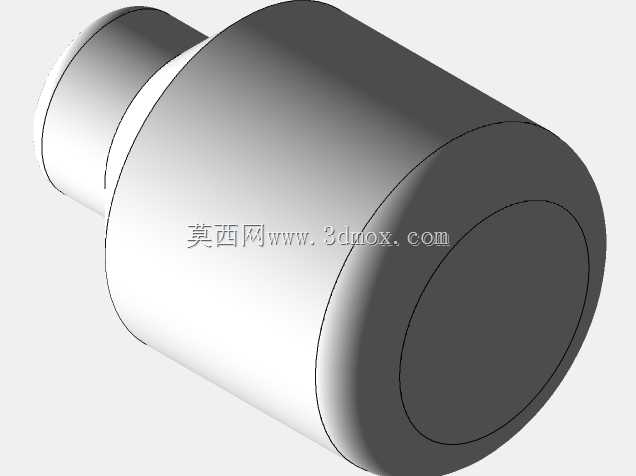

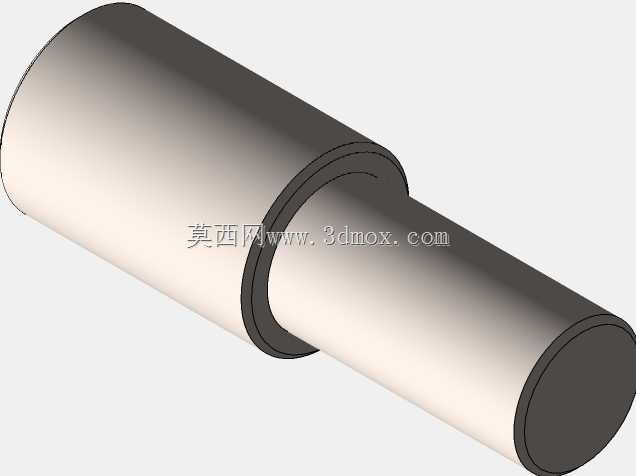

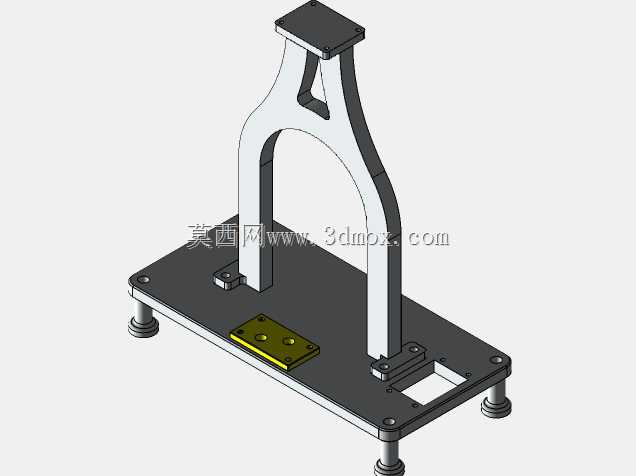

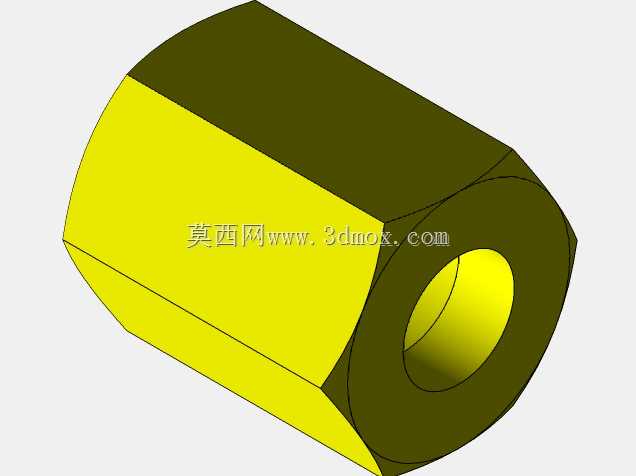

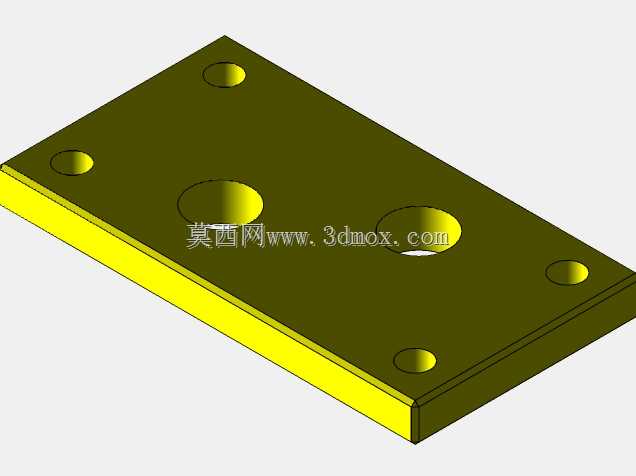

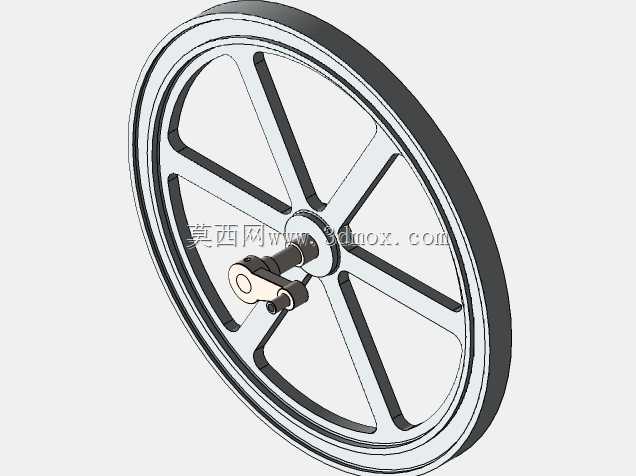

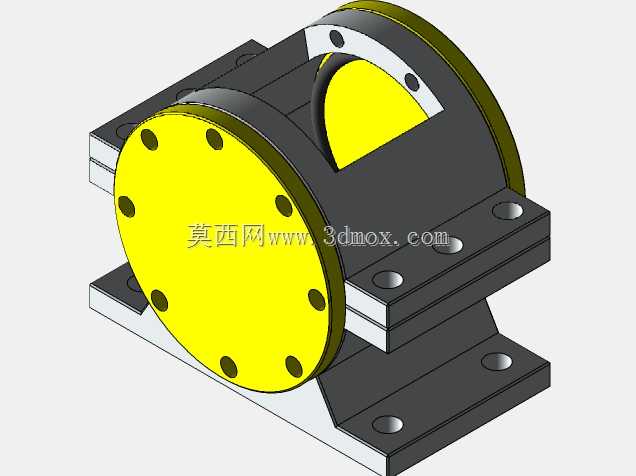

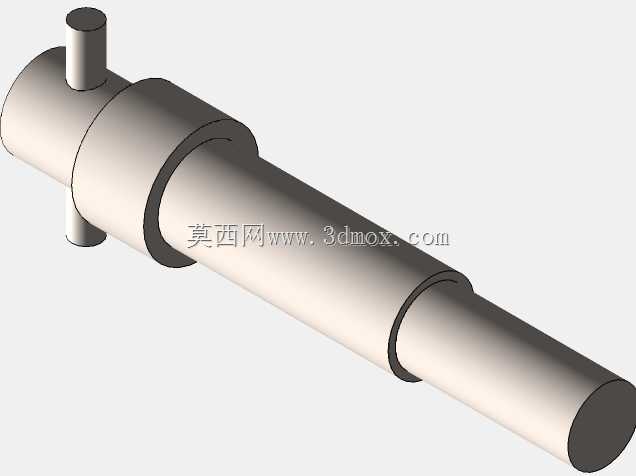

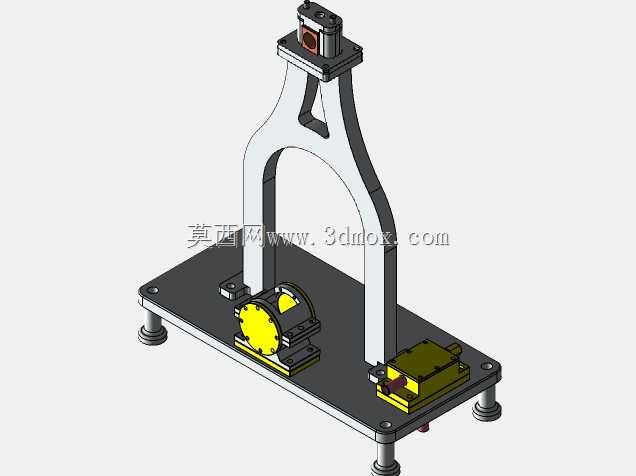

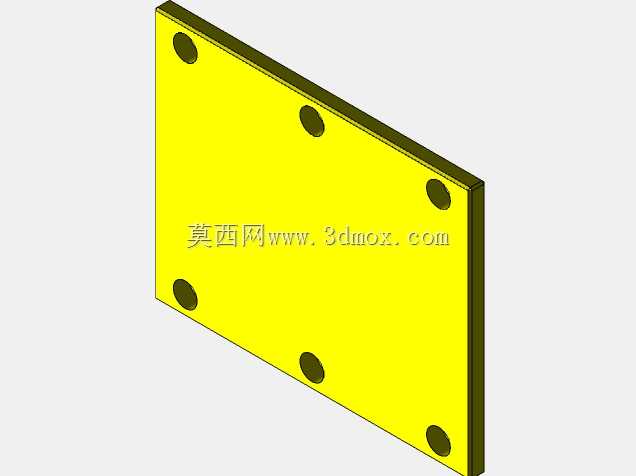

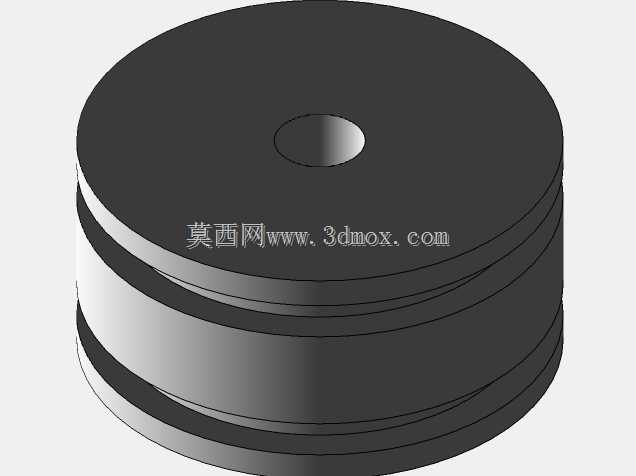

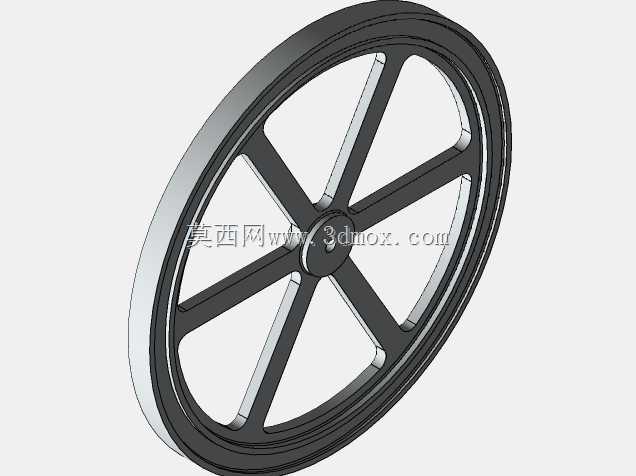

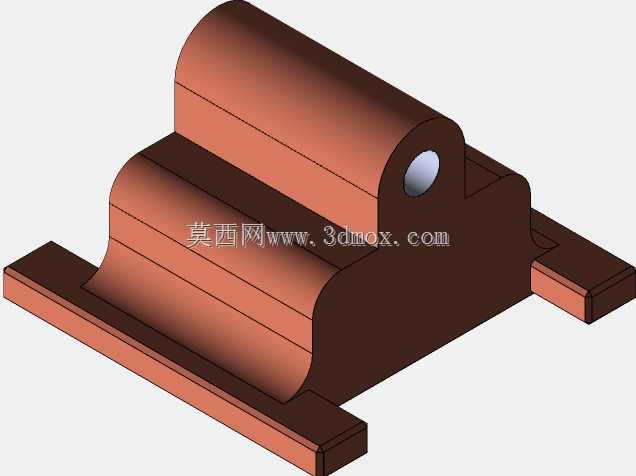

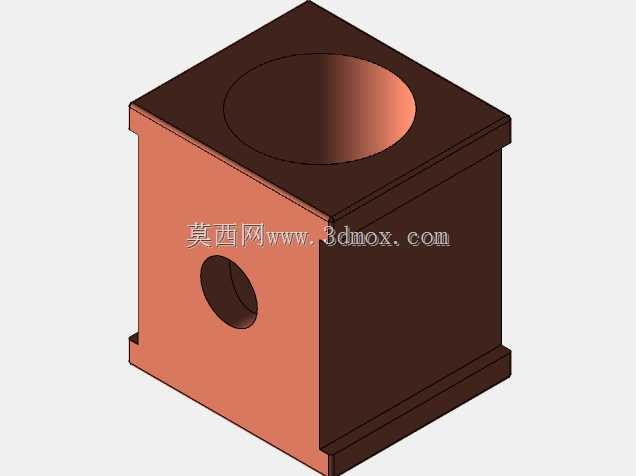

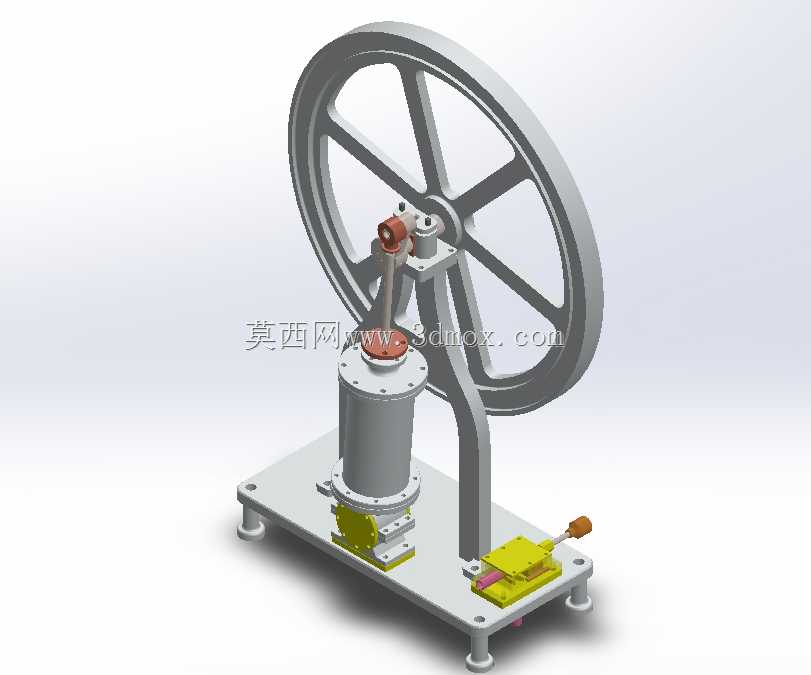

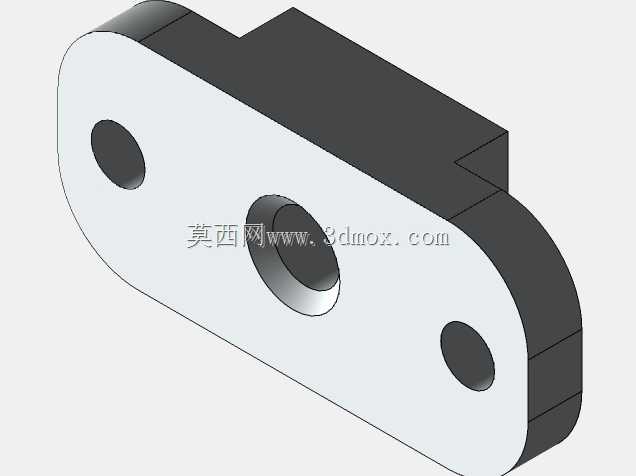

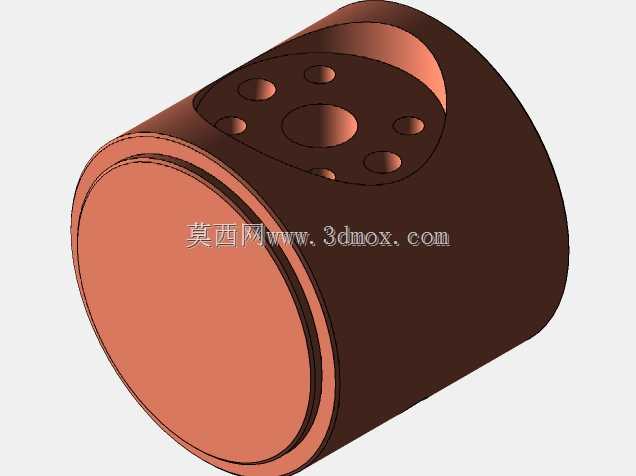

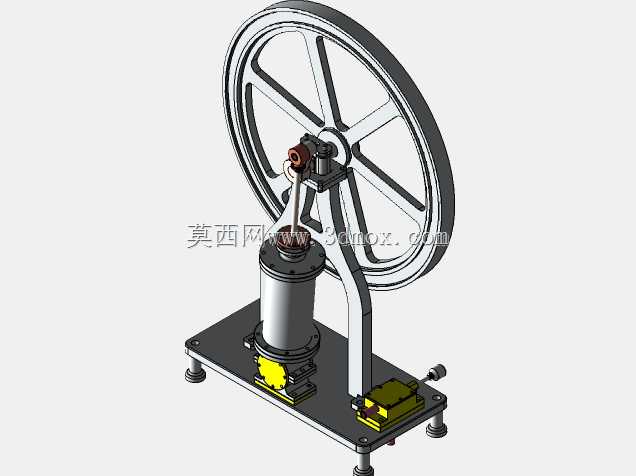

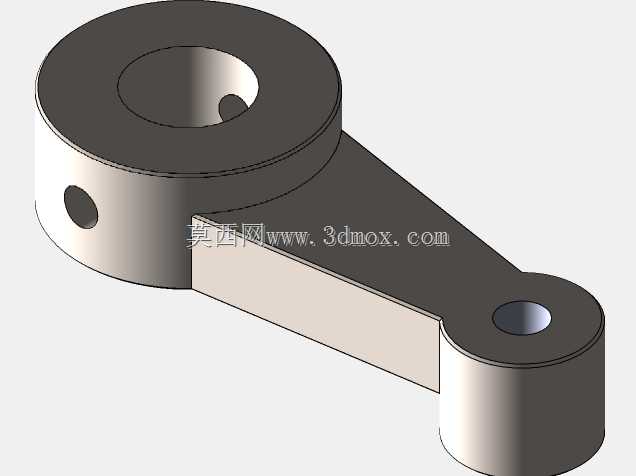

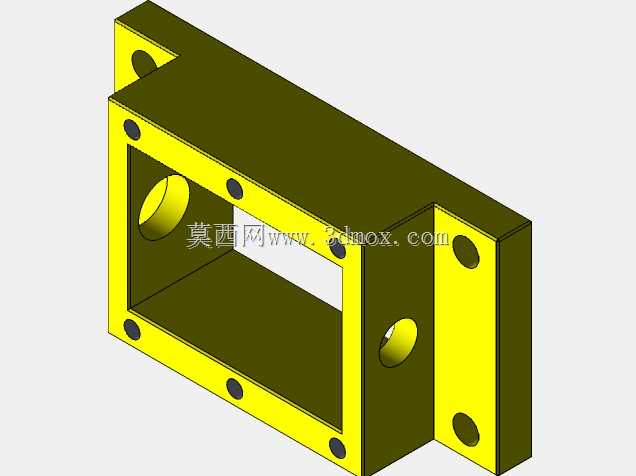

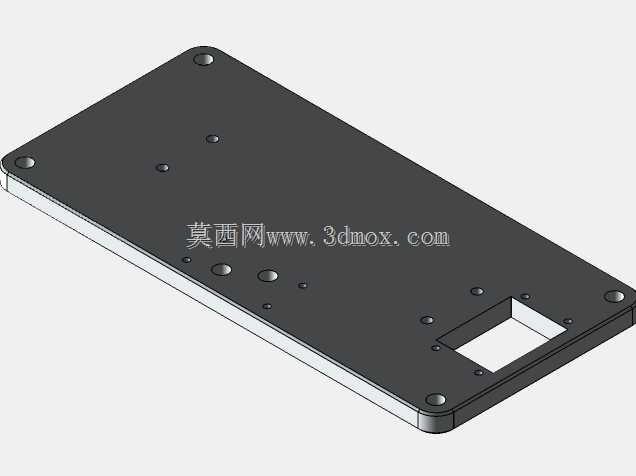

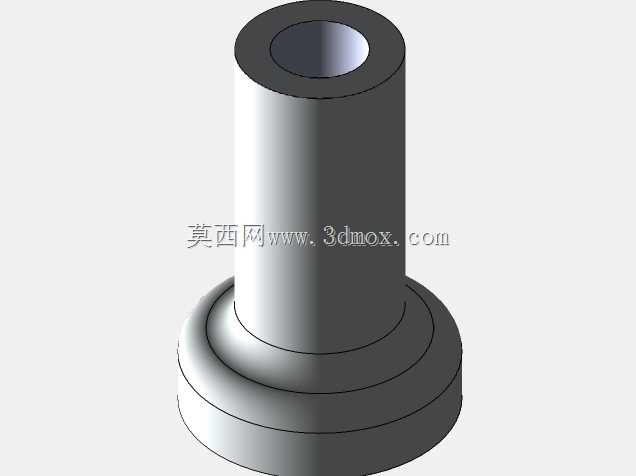

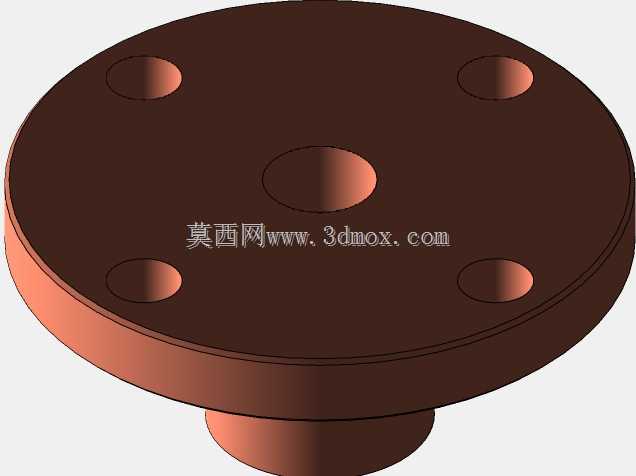

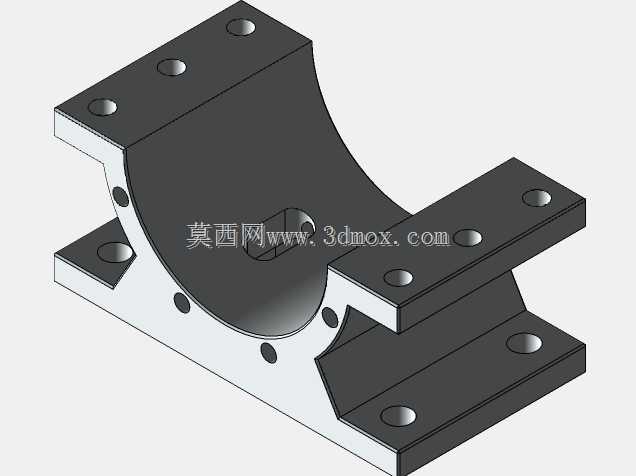

　　这套单缸摆动式动力结构，常被用于小型教学演示装置、复古动力模型以及微型动力输出场景的原理验证，核心是通过蒸汽介质的压力能转化为旋转机械能，整套结构的布局完全围绕动力传递的最短路径设计，没有冗余的支撑构件。从安装边界来看，整套装置采用一体式矩形安装底板，底板四角预留了沉头安装孔位，可直接固定在实验台架或者配套设备的安装基面上，底板的平面度公差控制在0.1mm以内，保证气缸支架、飞轮支座、控制阀体三个核心安装位的同轴度与平行度要求，避免运行过程中出现卡滞。飞轮采用大直径辐条式结构，并非单纯为了外观还原，大直径轮体可以储存更多转动惯量，能够有效抵消单缸动力输出的脉动特性，让曲轴的转动更平顺，辐条的等距分布也做了动平衡校核，

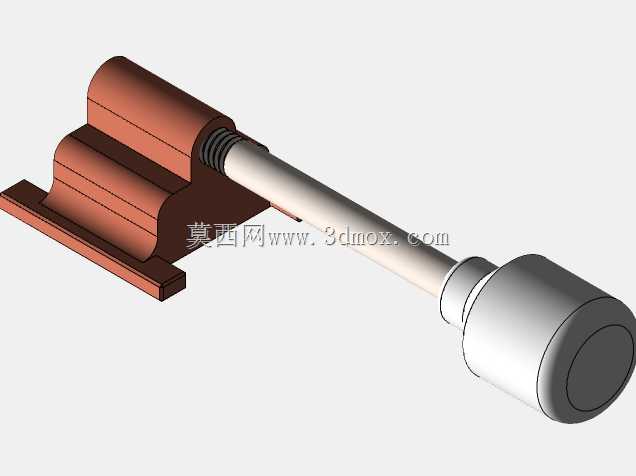

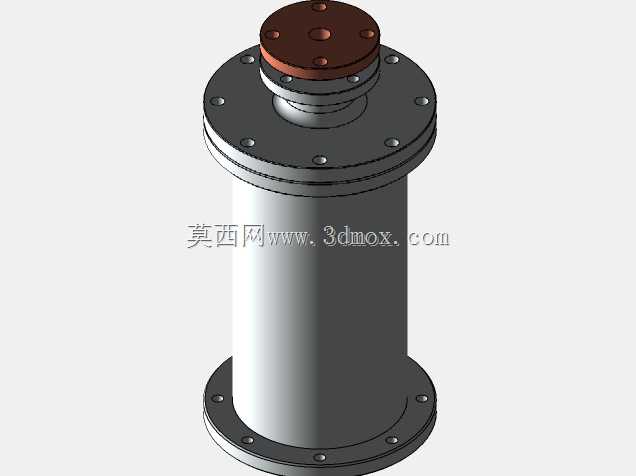

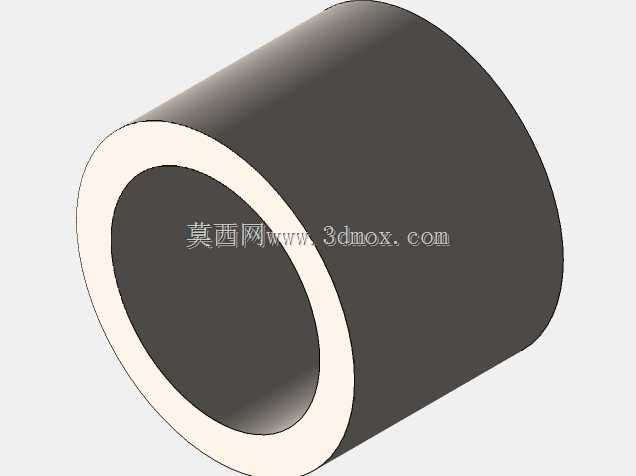

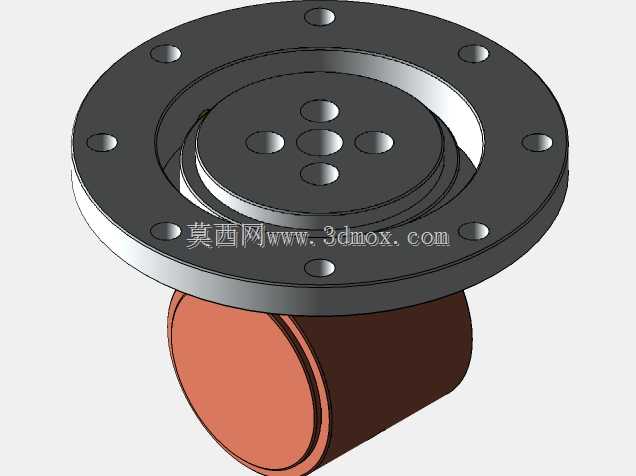

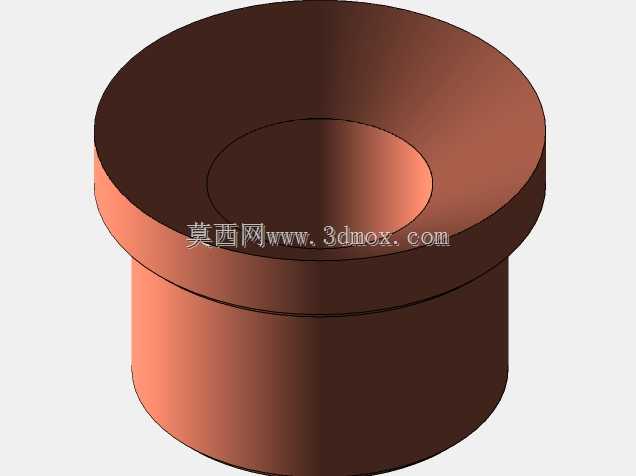

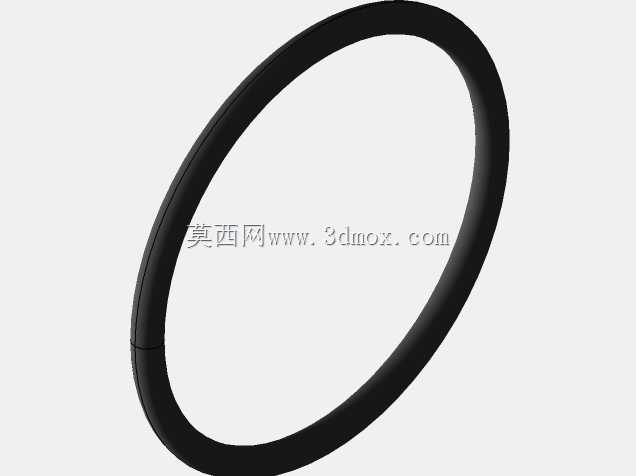

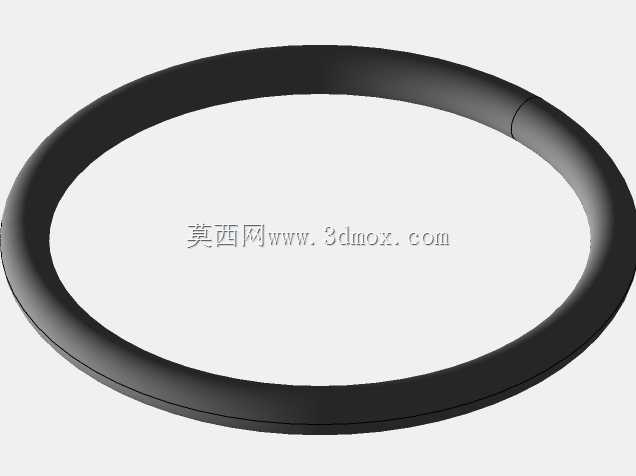

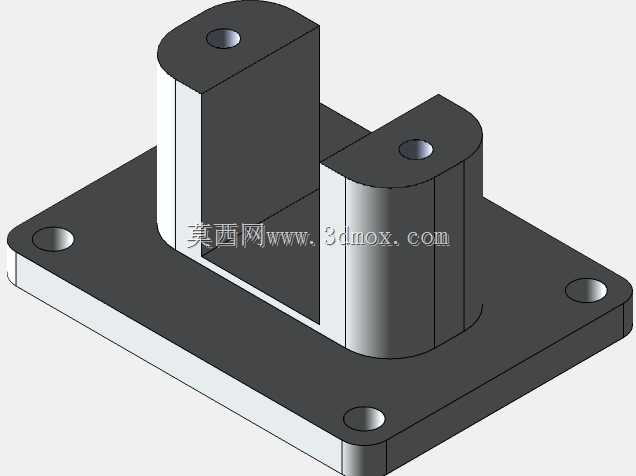

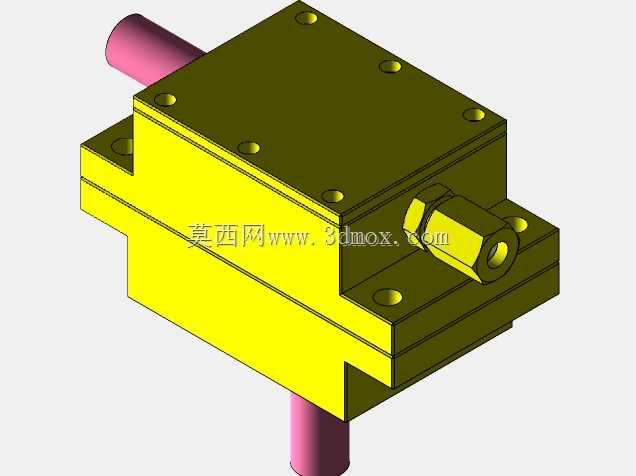

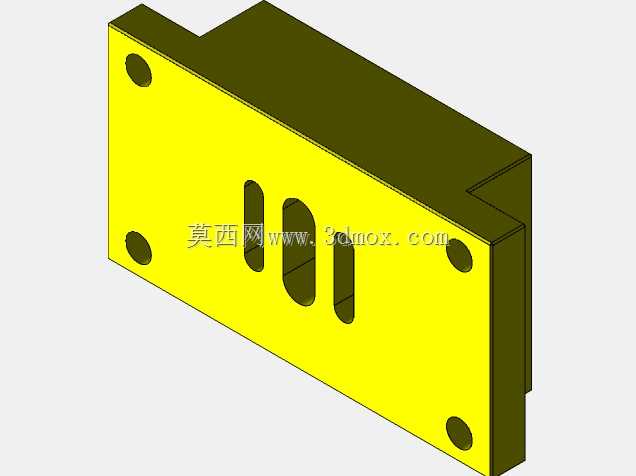

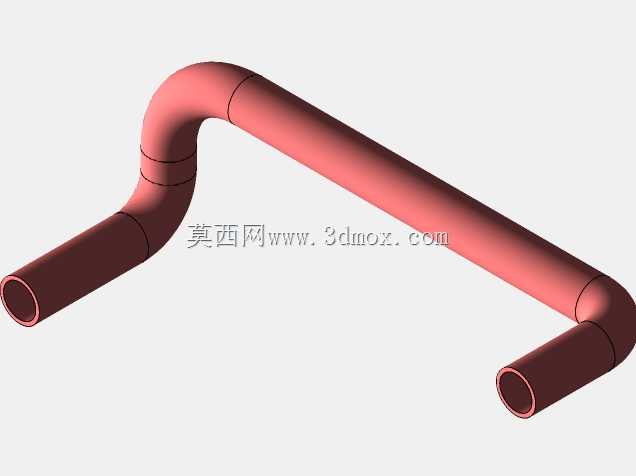

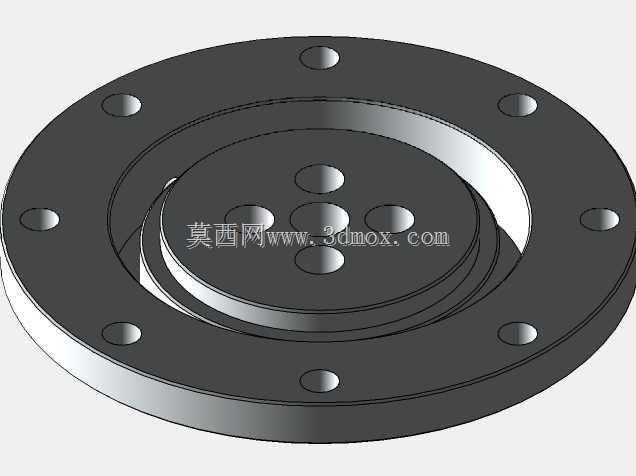

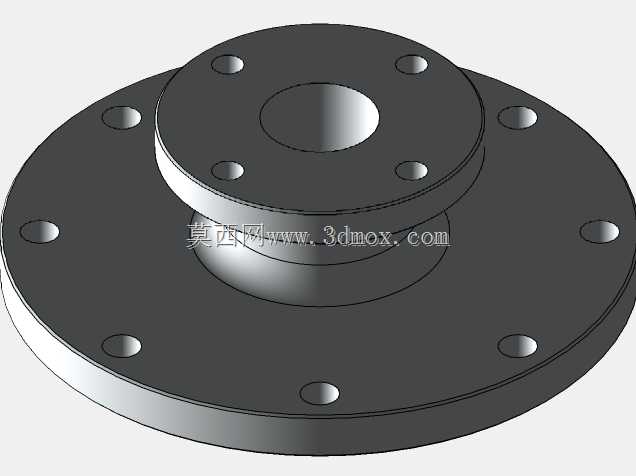

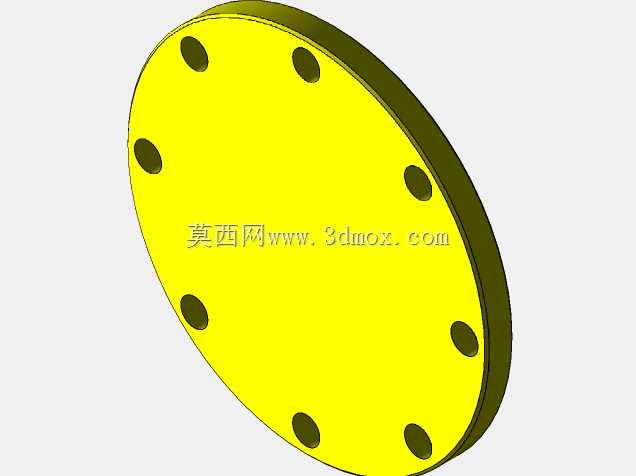

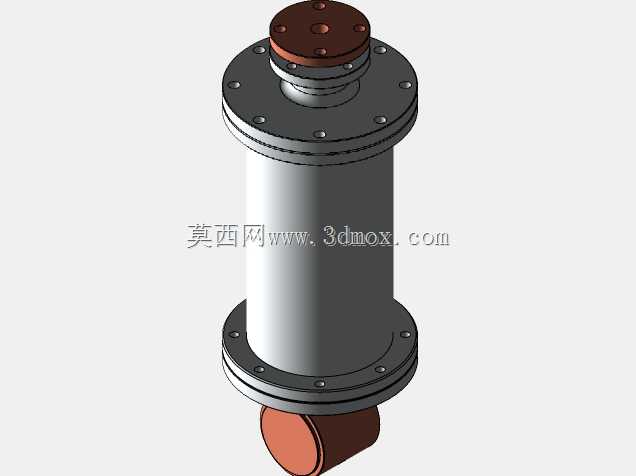

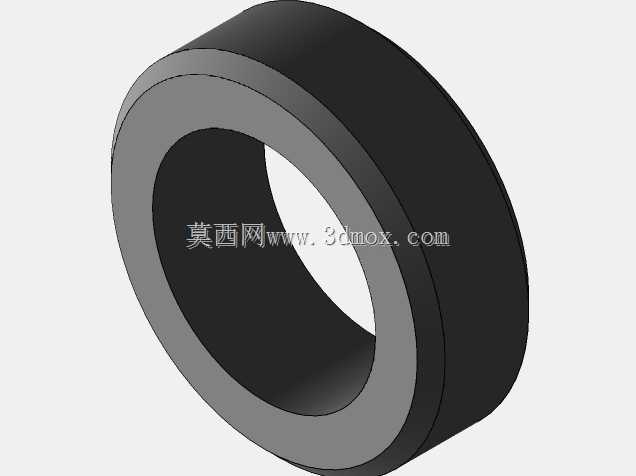

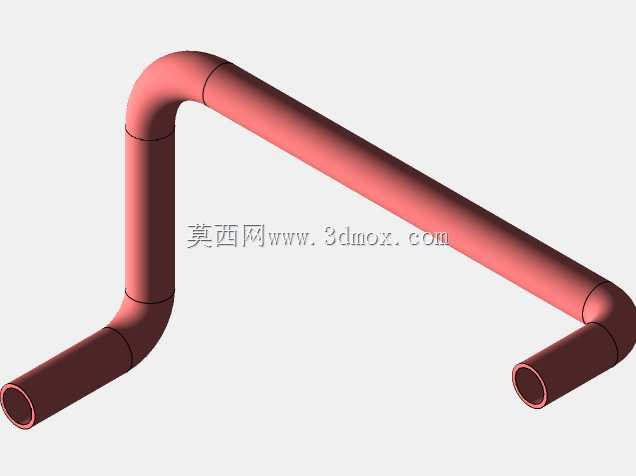

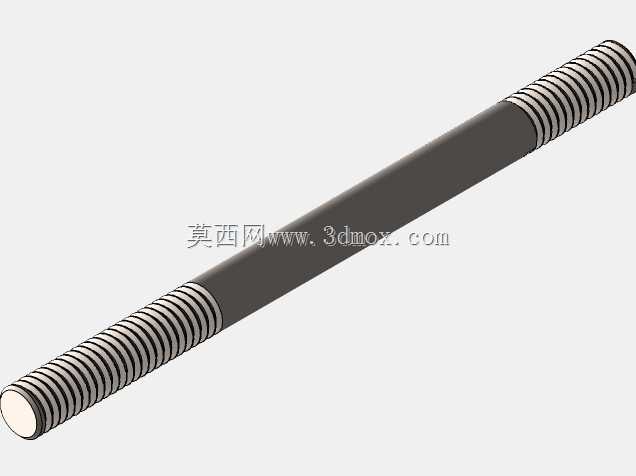

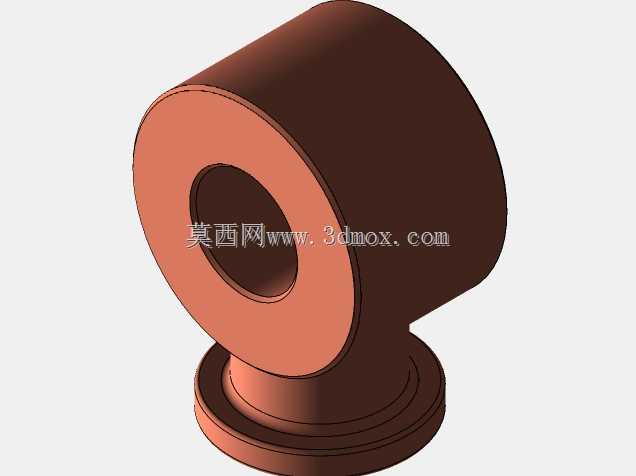

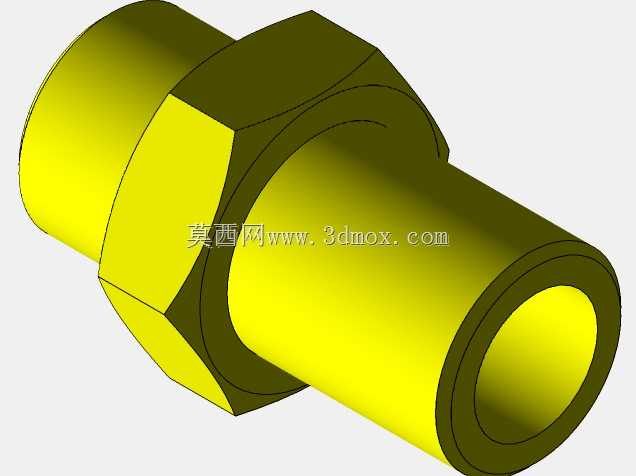

　　高速转动时不会产生额外的振动载荷。气缸部分采用摆动式安装设计，气缸下端与底座铰接，上端活塞杆直接与飞轮的曲柄销连接，省去了传统蒸汽机复杂的十字头、滑道结构，大幅压缩了整体的纵向安装尺寸，这种结构的密封件采用轴向压紧方式，维护时不需要拆解整个传动链路，只需要松开气缸上端的压盖即可更换密封填料。侧置的控制阀体集成了进气调节与换向功能，拨杆式操作结构可以直接控制进气量大小，实现输出转速的调节，阀体的安装位置与气缸进气口直接对接，减少了管路连接的压力损失，同时也避免了外接管路带来的振动松脱风险。整套结构的运动副全部采用自润滑衬套，不需要额外的集中润滑系统，适合长时间连续的演示运行，各连接部位的紧固件都采用防松设计，

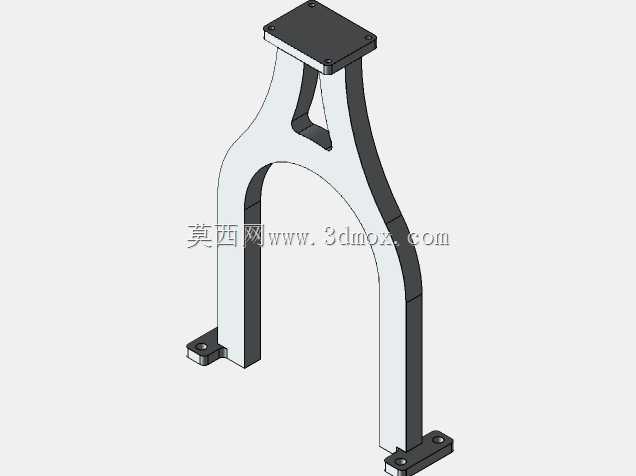

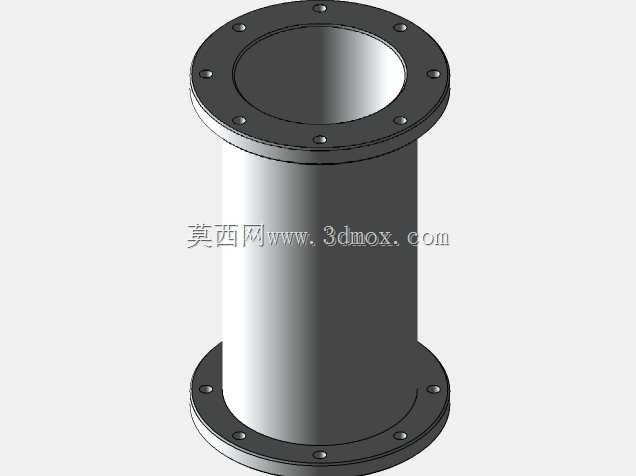

　　应对往复运动带来的交变载荷。从设计逻辑上看，这套结构优先保证了原理展示的直观性，所有传动构件都外露可见，能够清晰观察到从气缸往复运动到飞轮旋转的整个动力传递过程，同时兼顾了实际运行的可靠性，各受力部件的壁厚都做了强度校核，气缸筒的壁厚可以承受常规低压蒸汽的工作压力，支架部分的弯折角度经过优化，既保证支撑刚度，又尽可能减少材料用量。安装时需要注意飞轮端面与气缸摆动平面的平行度偏差不能超过0.2mm，否则会导致活塞杆出现侧向附加力，加速密封件的磨损，底板固定时需要保证水平，避免重力带来的偏载影响转动灵活性。
