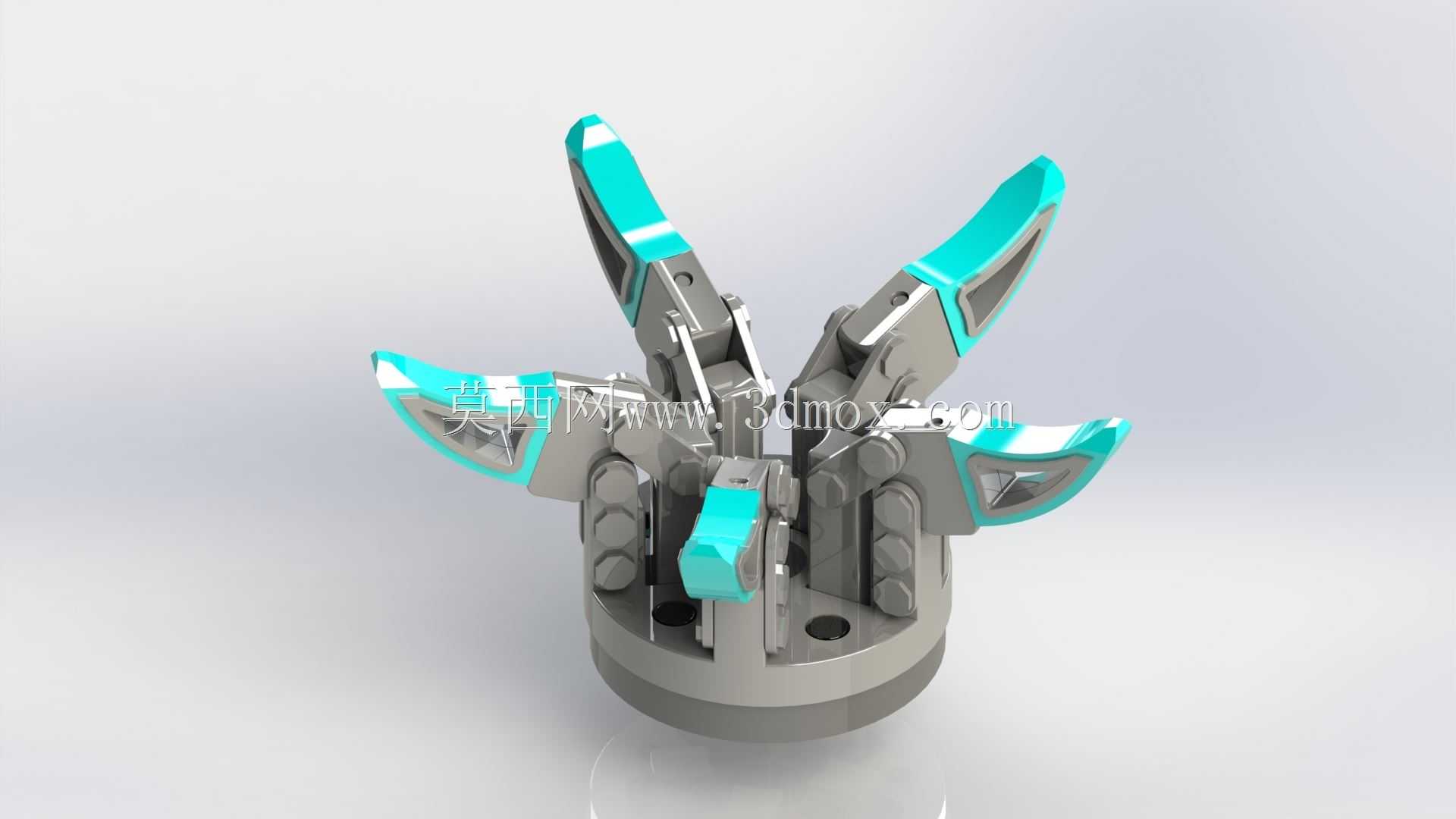

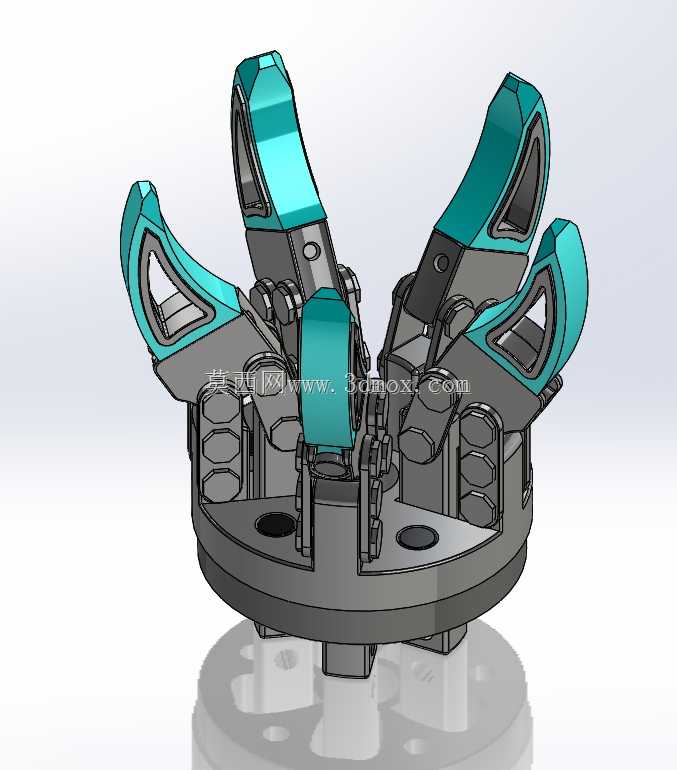

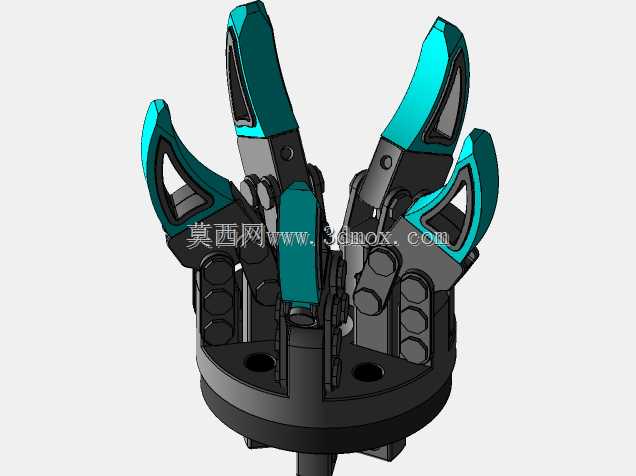

五爪自适应夹持执行机构结构设计

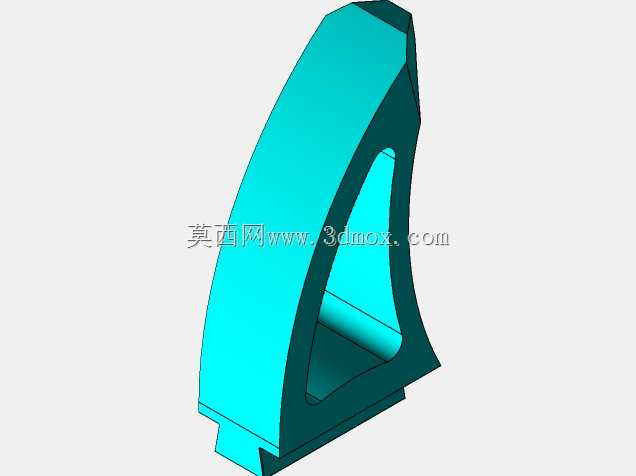

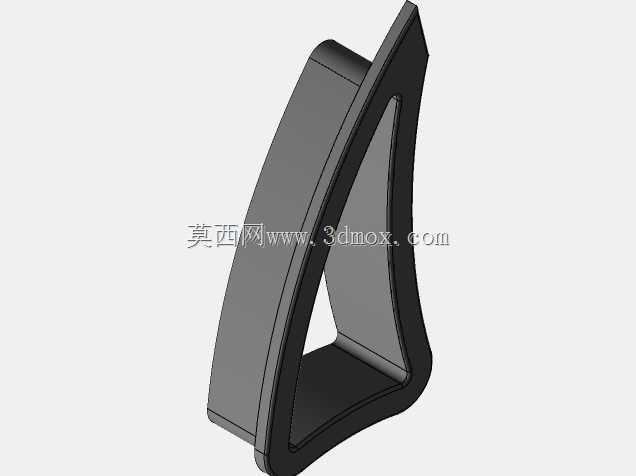

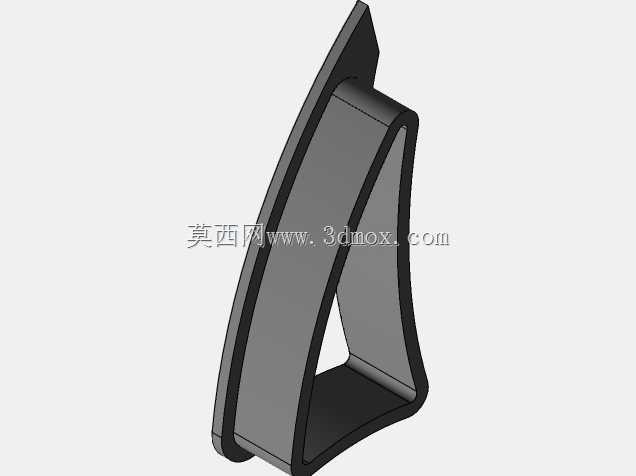

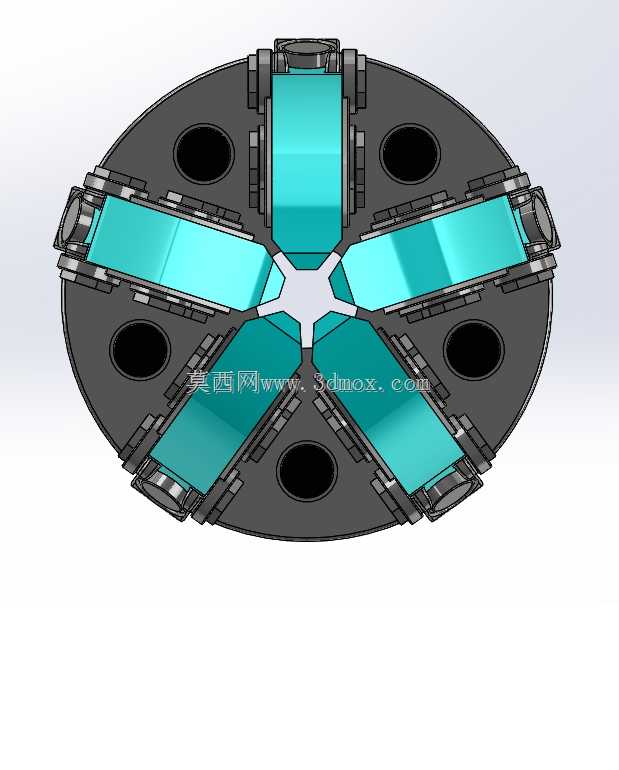

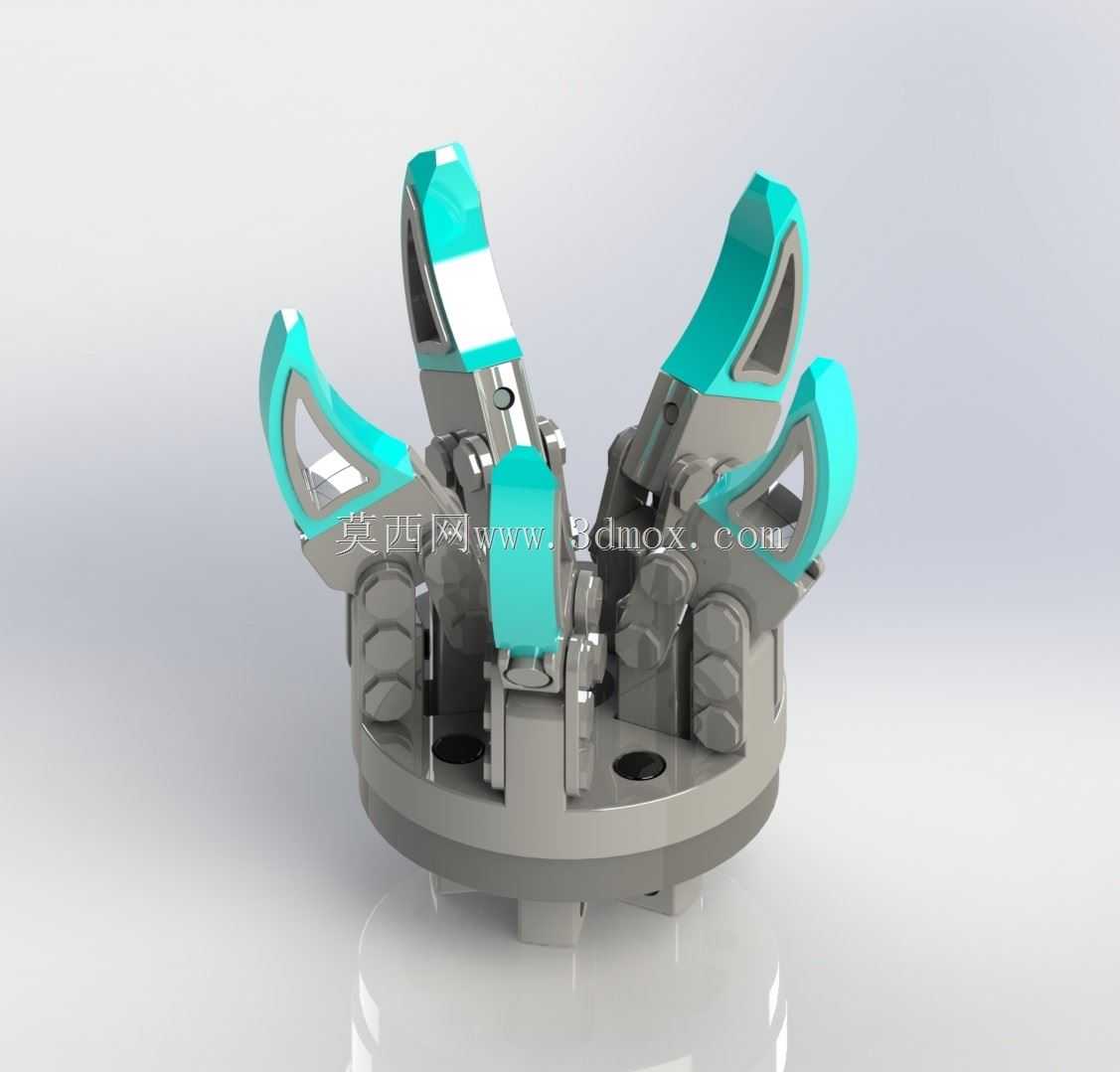

　　这款五爪夹持机构是面向自动化产线末端抓取场景设计的定心式执行部件，在3C电子组装、小型精密零件上下料、异形工件分拣工位中适配性极强，相比传统三爪卡盘，五组夹指的周向均匀布局能让夹持接触点更多，针对薄壁环形件、易变形塑胶件、不规则曲面小件的夹持受力更均匀，可有效避免夹伤工件或者夹持偏心的问题。从结构设计逻辑来看，夹指采用分段铰接式布局，每根夹指分为两段转动副，配合基座内部的联动驱动腔，可实现同步开合动作，开合行程范围内能自适应贴合不同外轮廓的工件表面，夹指末端做了圆弧过渡与防滑型面设计，接触工件的部位预留了软质垫片安装槽，可根据被抓取工件的材质更换聚氨酯、硅胶等不同材质的接触垫，兼顾夹持稳定性与工件表面防护。安装边界上，

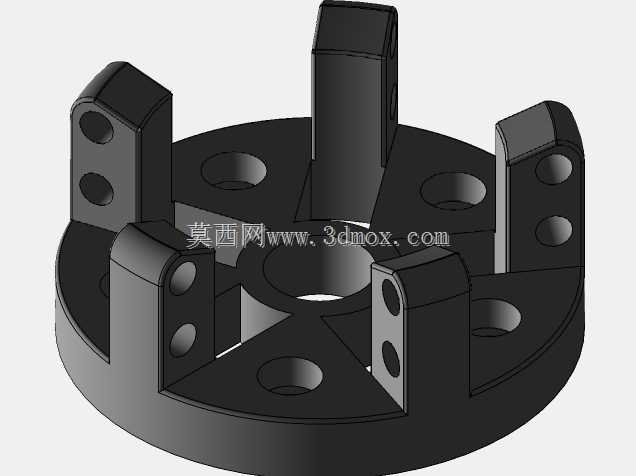

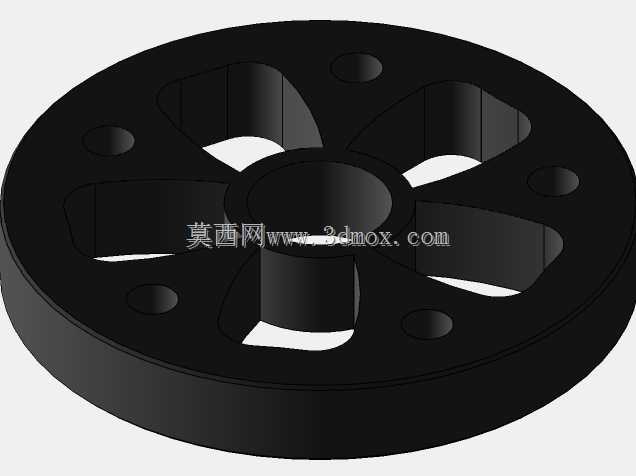

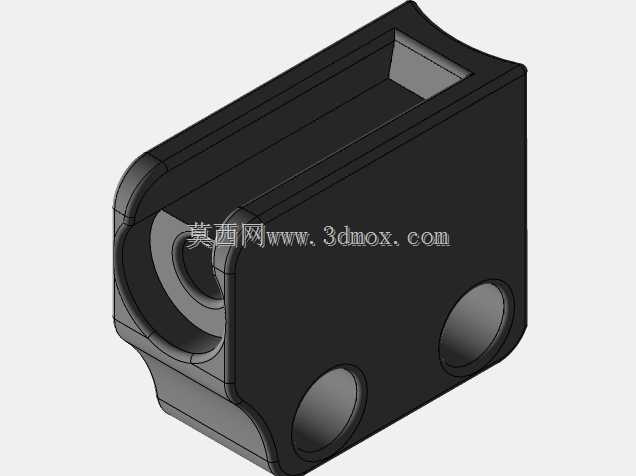

　　基座底部设计了标准的法兰安装止口与周向均布的安装螺孔，可直接适配市面主流的工业机器人末端法兰、直线模组滑台安装板，不需要额外做转接件设计，基座中心预留了驱动杆过孔，既可以适配气缸推拉驱动，也可以替换为伺服电缸驱动实现夹持力的精准控制，整体径向安装尺寸控制紧凑，在狭小的工位空间内也能完成布置，不会和周边工装夹具产生运动干涉。夹指的开合运动轨迹经过运动仿真校核，在全行程开合过程中，五根夹指的运动路径无干涉，夹持定心精度可控制在0.02mm以内，针对圆柱类、正多边形类、带外凸曲面的小型零件，都能实现稳定的同轴夹持，在精密装配工位中可以配合视觉系统完成零件的精准上料，在分拣工位中可以兼容一定尺寸范围内的多规格工件抓取，

　　减少频繁更换夹爪的调试时间。夹指与基座的铰接部位采用了耐磨衬套设计，长期往复开合动作下的磨损量极小，可降低日常维护的频次，整体结构没有冗余的外露部件，运动部位都做了防异物侵入的间隙设计，在有少量切削液、粉尘的加工工位也能稳定运行。
