车间手动管料切割工装设备结构

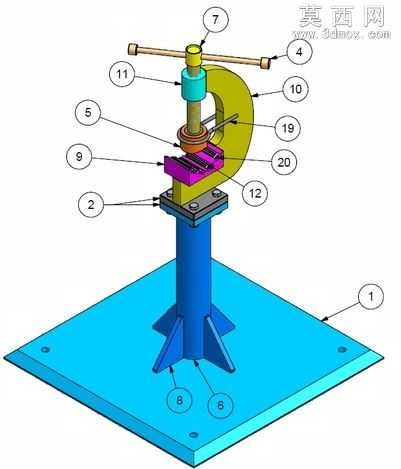

本作品为车间场景下使用的手动管料处理工装三维建模成果，整体采用立式C型架结构布局，建模过程中严格遵循机械加工工装的实际尺寸比例，对每一处装配结构都做了精细化还原。模型底座采用方形加厚钢板搭配三角加强筋的结构设计，建模时通过拉伸、拔模、筋特征完成底座主体构建，赋予其哑光蓝色金属漆材质，表面添加轻微的磨损质感来模拟车间实际使用的痕迹，底座上预留的安装孔位严格按照螺栓装配尺寸做了同轴度约束，保证后续虚拟装配的合理性。中部立柱采用圆柱实体建模，表面做了镀锌金属材质处理，与上方C型架主体通过法兰盘结构完成装配约束，法兰盘上的螺栓孔、定位销孔都做了单独的特征建模，还原真实的紧固件装配逻辑。C型架主体为铸钢材质，建模时通过扫掠、倒圆角特征处理其弧形过渡结构，赋予其暗黄色铸钢哑光材质，表面保留轻微的铸造纹理提升真实感。上部操作机构包含横向操作杆、升降压头、旋转进给组件，操作杆采用木质握把搭配金属杆身的材质组合，压头部分做了多段阶梯轴结构建模，搭配铜质衬套的金属材质，还原手动进给的运动逻辑。中部的管料夹紧工位做了可调式钳口结构建模，钳口表面添加防滑齿纹理，可适配不同直径的管料装夹需求，切割工位的定位结构也做了细节还原，保证管料切割时的定位精度。整体建模过程中对所有活动部件都添加了合理的运动约束，可模拟手动操作杆下压、旋转进给、钳口夹紧的完整动作流程，渲染阶段采用车间自然光环境，搭配柔和的阴影效果，清晰展现各部件的装配关系与结构细节，整体设计思路围绕车间小批量管料切割的手动作业需求，兼顾结构稳定性、操作便捷性与制造成本，无需额外动力源即可完成管料的装夹与切割作业，适合小型加工车间的零散管料处理场景使用。
