水下捕鱼射鱼器结构设计方案

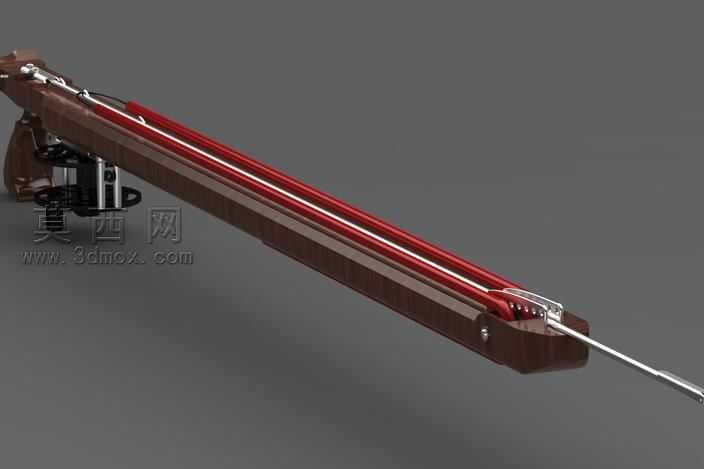

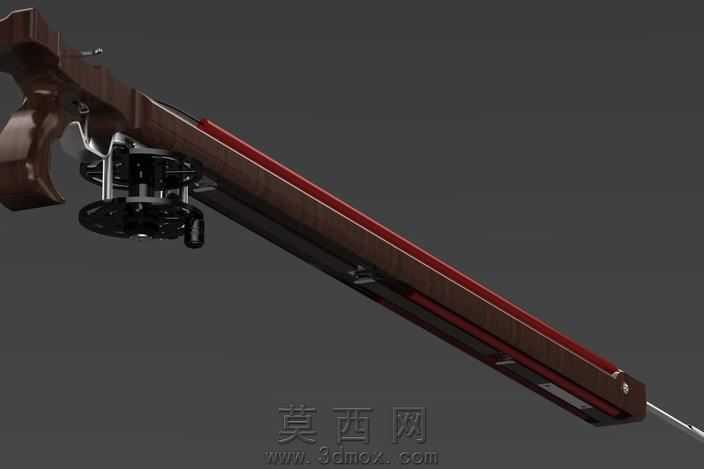

本作品为水下捕鱼作业使用的射鱼器三维建模设计，整体采用SolidWorks软件完成全参数化建模，所有零部件均按照实际生产加工的尺寸公差进行绘制，确保各部件之间的装配关系完全符合实际使用需求。建模过程中首先完成主体枪身的结构搭建，枪身采用仿木质纹理的材质进行渲染表现，还原传统射鱼器的握持手感与外观质感，枪身内部预留了弹射组件的安装槽位，同时在握持部位做了符合人体工学的弧度处理，提升长时间握持使用的舒适度。弹射动力部分采用双平行皮筋结构设计，建模时精准还原了皮筋的固定点位、拉伸行程以及与发射推杆的连接结构，皮筋部分使用半透明红色橡胶材质进行渲染，清晰展现动力组件的布局位置，同时通过装配体约束模拟了皮筋拉伸、释放的动态过程，验证发射过程中各部件不会出现干涉问题。前端发射推杆采用金属不锈钢材质渲染，杆身做了细长化处理以减少水下行进的阻力，推杆尾部设计有与皮筋连接的卡扣结构，前端预留了鱼镖的安装接口，确保发射时的动力传递效率。扳机触发机构位于枪身中部握持位置，建模时完整绘制了扳机、锁止卡扣、复位弹簧的整套联动结构，通过运动仿真验证了扳机扣动时锁止结构的释放逻辑，确保触发过程顺滑无卡顿，同时设置了安全锁结构，避免误触引发的安全问题。枪身底部设计了绕线轮组件，完整还原了线轮的转动结构、刹车阻尼结构以及鱼线的排布路径，渲染时对绕线轮的金属部件做了哑光金属质感处理，塑料部件则做了防滑纹理的细节表现，提升整体模型的真实感。整套模型在渲染阶段采用了影棚级的布光方案，通过主光、辅光、轮廓光的搭配，清晰展现不同材质的质感差异，木质枪身的纹理、金属部件的反光、橡胶皮筋的半透明质感都得到了准确呈现，同时对所有活动部件做了干涉检查，确保整套结构可以顺畅完成上弦、瞄准、触发、发射的全流程动作，可直接用于渔具产品的结构验证、外观展示以及生产加工参考。
