双十字轴式万向传动接头结构设计

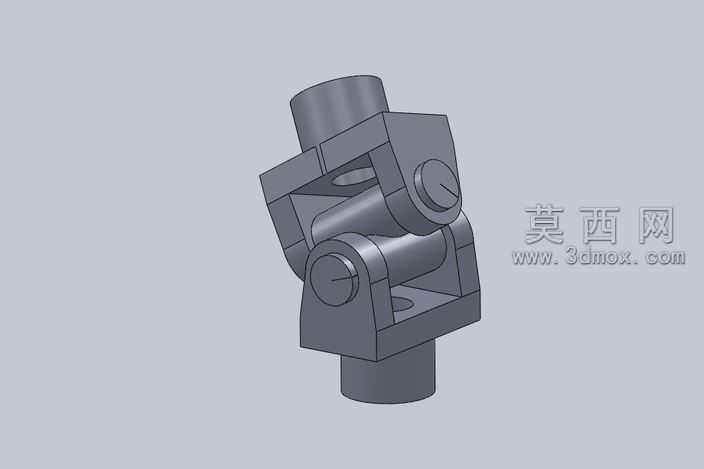

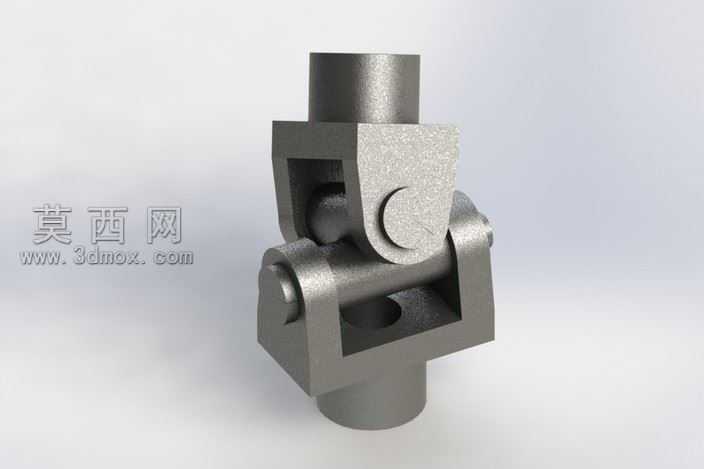

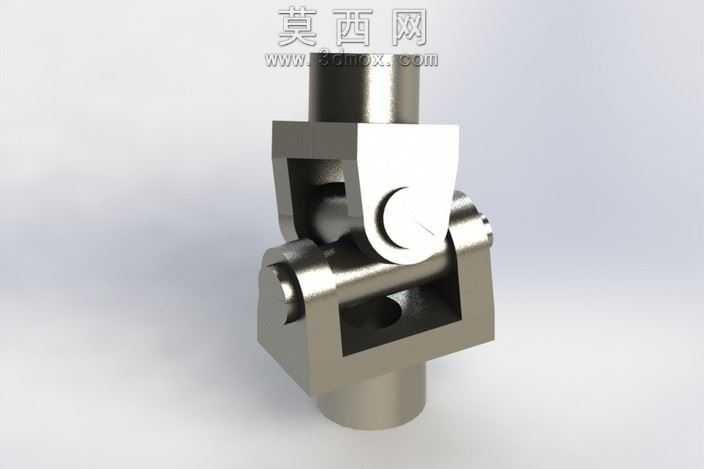

本作品为双十字轴式万向接头三维建模成果，建模过程依托参数化三维设计软件完成，整体采用自底向上的装配建模思路，先逐一构建各组成零件的独立模型，再通过配合约束完成总装配，确保各部件运动关系符合实际机械传动逻辑。零件建模阶段，针对上下两个连接轴段，采用拉伸凸台命令构建主体圆柱结构，轴端预留与外部部件对接的装配基准，轴身与十字轴配合的部位通过切除拉伸生成精准的轴孔，孔位同轴度公差控制在合理范围内，保证后续装配的转动灵活性。十字轴部件建模时，先绘制四个轴颈的中心对称草图，通过旋转凸台生成主体结构，四个轴颈的圆柱度、对称度均按照通用机械传动标准设定参数，确保受力均匀。两侧的连接叉架采用草图绘制叉形轮廓后拉伸生成主体，再对叉耳部位进行切除打孔，孔位与十字轴轴颈尺寸匹配，同时对叉架的棱角处添加圆角特征，既避免应力集中问题，也让模型外观更符合实际工业零件的加工工艺。材质渲染环节，整体模型赋予哑光金属钢材质，调整材质的粗糙度、金属度参数，模拟经过机加工后的金属零件质感，无多余花哨贴图，还原工业五金件的真实视觉效果。结构设计上采用双十字轴串联的布局，相比单万向节可更好地实现变角度动力传递，补偿两轴之间的角度偏移与位置偏差，能够在两根轴线不重合、存在夹角的轴系之间稳定传递旋转扭矩，转动过程中无卡滞、干涉问题，各铰接部位预留合理的装配间隙，符合实际机械装配的工艺要求。整体模型结构完整，所有特征均为可编辑参数化特征，可根据实际使用需求调整轴径、叉架尺寸、十字轴规格等参数，适配不同的传动场景，可用于机械原理教学演示、传动机构虚拟装配验证、非标设备传动部件选型参考等场景。
