工业传动用凸缘式联轴器三维结构设计

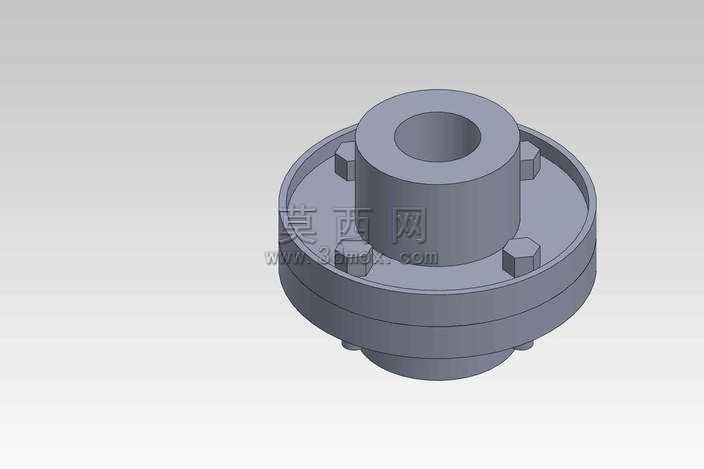

本联轴器三维模型采用SolidWorks平台进行参数化建模，整体结构遵循刚性凸缘联轴器的经典设计逻辑，建模过程中先以旋转凸台命令生成主体基座与轴套的基础轮廓，再通过拉伸切除完成中心轴孔的同轴度约束设计，轴孔内壁预留了标准公差配合余量，可适配对应直径的传动轴安装需求。模型的法兰盘端面上均匀分布了螺栓安装凸台，每个凸台都做了圆角过渡处理，既避免了应力集中问题，也还原了实际零件的工艺倒角特征，螺栓安装位的孔位采用圆周阵列命令生成，严格保证各孔位的角度等分精度，符合机械加工的位置度要求。材质渲染阶段为模型赋予了哑光灰铸铁材质，调整了金属粗糙度与环境光遮蔽参数，让模型表面呈现出真实铸件的细腻质感，同时通过光影渲染突出了轴套与法兰盘衔接处的台阶结构、端面凸台的立体轮廓，清晰展现各部分的装配关系。设计过程中重点考量了联轴器的对中性表现，主体轴套与法兰盘采用一体化同轴结构，避免了分体装配带来的同轴度误差，法兰盘的连接端面做了平面度约束设计，可保证两轴对接时的端面贴合紧密，传递扭矩过程中不会出现偏载晃动问题。模型的各部分尺寸均参考通用机械传动的设计规范设定，轴套长度、法兰盘外径、螺栓孔中心距等参数都经过比例校核，既满足扭矩传递的强度要求，也控制了整体结构的体积与重量，适配常规工业传动场景的安装空间需求。建模时还对零件的棱边都做了细微的倒角处理，还原了实际机加工零件的工艺细节，没有出现尖锐棱角的不合理结构，整体模型结构完整无冗余特征，各部分几何关系约束清晰，可直接用于装配模拟、工程图导出或是3D打印验证。
