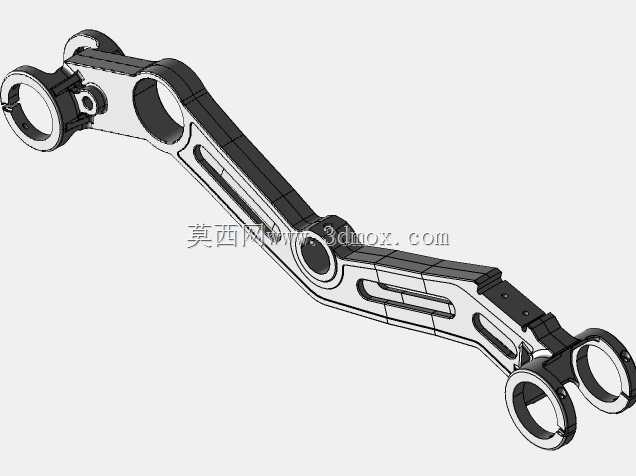

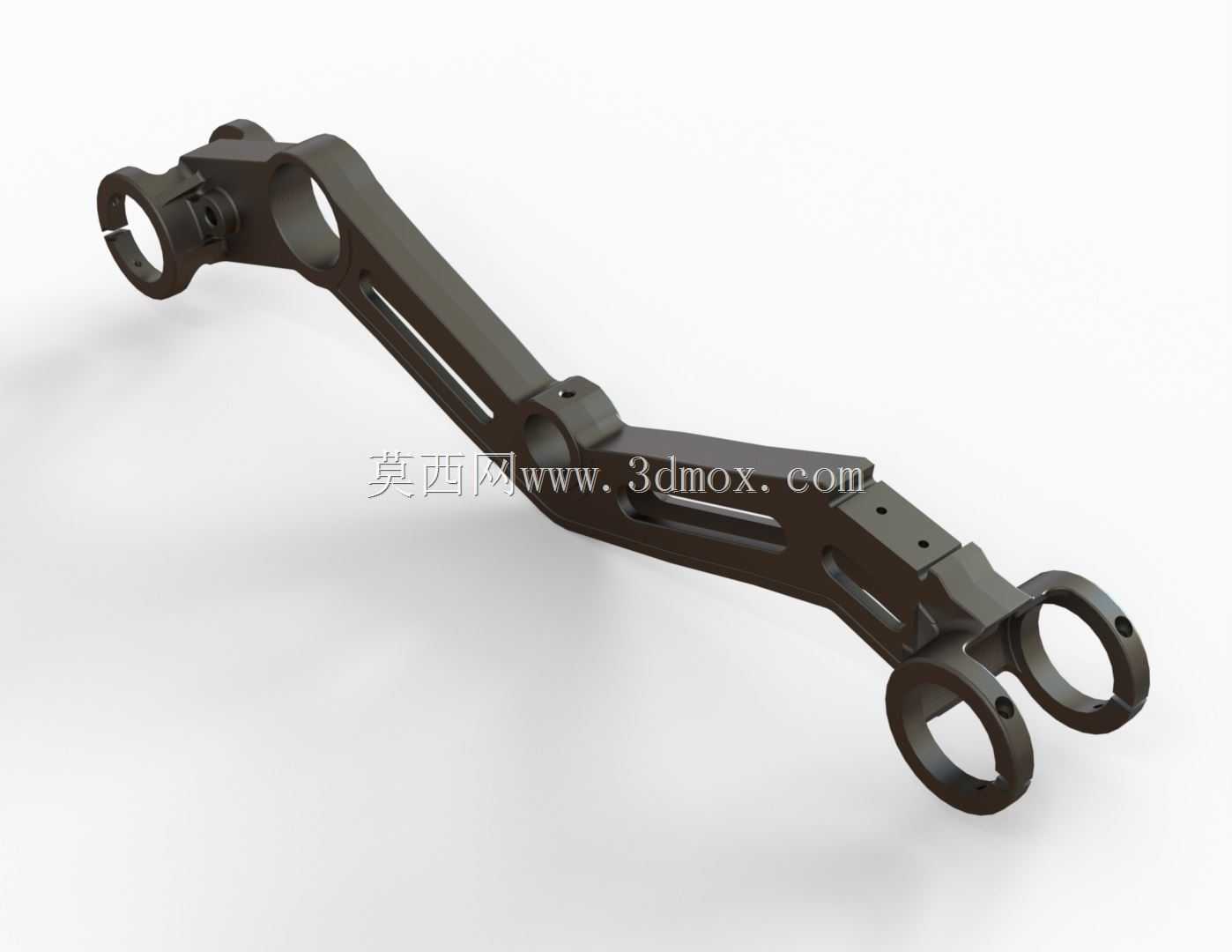

双环铰接式轻量化机械连接臂结构

　　这类双环端铰接连接臂，常应用在需要往复摆动传递动力、或是调整部件相对位置的机械结构中，比如轻工自动化设备的摆臂机构、户外折叠装备的支撑连杆、特种车辆的操纵联动结构，都能见到同构型零件的身影。从结构设计来看，两端的环形安装位是核心的连接基准，环体内壁预留了标准轴件的配合公差，可直接穿装铰接销轴，配合轴套或轴承实现低阻尼的相对转动，环侧预留的小孔是锁止定位结构的安装位，可穿装顶丝或限位销，避免工作过程中连接臂与销轴出现相对窜动，保证传动精度的稳定性。臂身采用了变截面的镂空减重设计，并非等截面实心结构，在保证整体抗弯、抗扭刚度的前提下，尽可能去除了非受力区域的材料冗余，这种设计思路在对运动部件惯量有要求的场景下优势明显，

　　能降低驱动端的负载，提升机构动态响应速度。臂身中间位置设置的铰接凸台，是为了适配多连杆联动的布局需求，可作为中间支点连接次级连杆，实现多自由度的运动传递，凸台的同轴度与两端环位的位置度公差，是加工过程中需要重点管控的参数，直接影响整套连杆机构的运动顺畅度，避免出现卡滞、运动死点的问题。从安装边界来看，两端环位的中心距是核心安装尺寸，选型时需要匹配整套机构的行程需求，环孔的内径决定了适配销轴的直径范围，臂身的最大宽度与厚度尺寸，需要预留足够的周边运动间隙，避免摆动过程中与周边其他零部件发生干涉。臂身的截面过渡位置全部做了圆角处理，避免应力集中，在承受交变载荷的工况下，能有效降低应力集中带来的疲劳断裂风险，延长零件的使用寿命。这类零件在实际应用中，通常会根据使用场景选择对应的材质，常规工况下采用45号钢调质处理即可满足强度需求，有轻量化要求的场景可选用6061铝合金硬质阳极氧化处理，在腐蚀环境下使用则可选用不锈钢材质加工。
