镂空式金属支撑连接支架结构设计

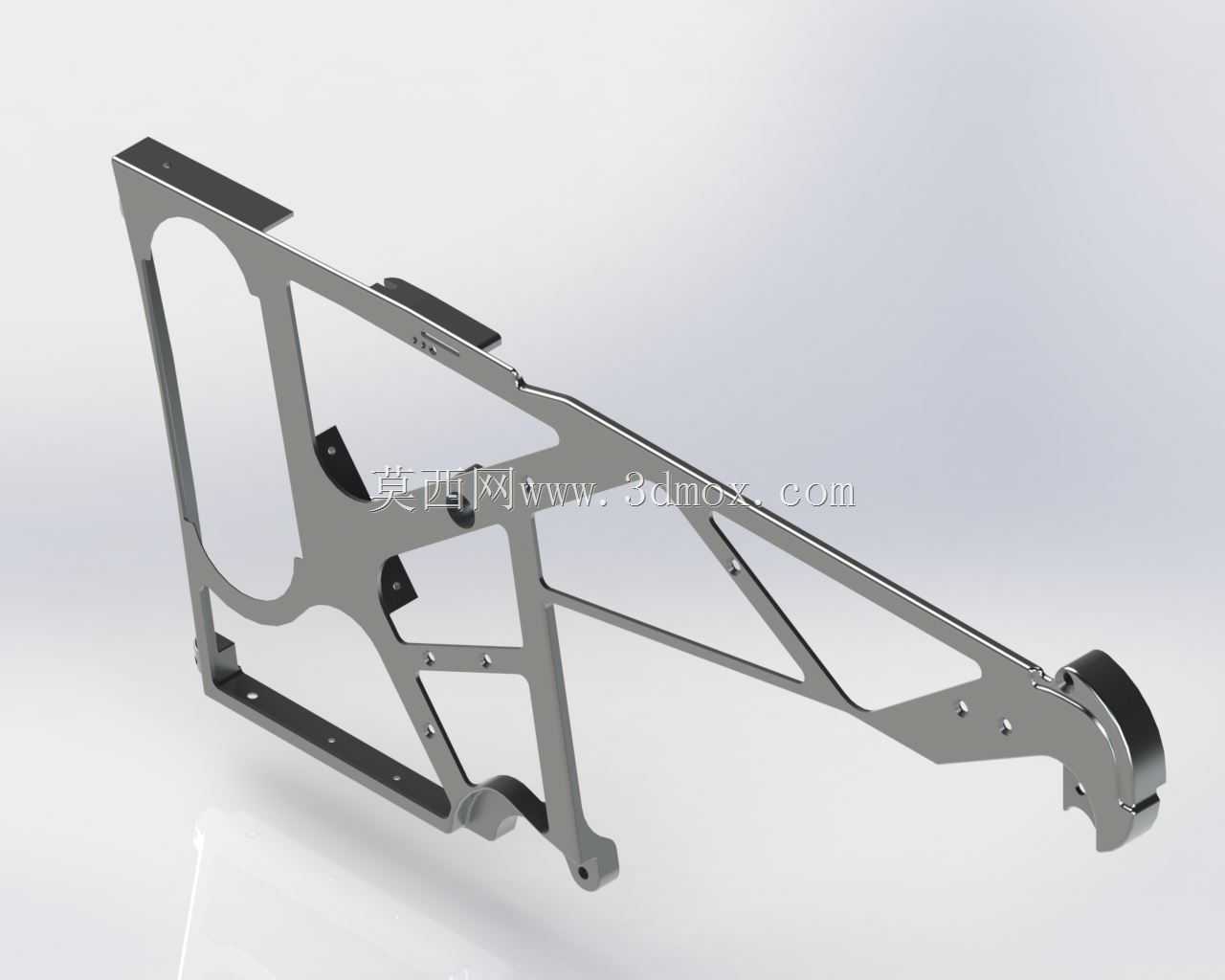

　　这款金属支撑连接构件，主要面向需要兼顾轻量化与结构强度的安装支撑场景，常见于小型设备的外置挂载支撑、精密仪器的辅助固定架体、轻型作业平台的侧边连接支撑等工况，能够在有限的安装空间内完成跨距承载，同时避免多余材料带来的自重冗余。从结构设计逻辑来看，整体采用一体化钣金折弯结合机加工成型的思路，主体框架通过三角形镂空的筋位排布完成力学传导，将端部挂载点的载荷通过连续的斜向筋条分散到底部的安装基面，每一处镂空的边界都做了圆弧过渡处理，避免应力集中在转角位置产生疲劳断裂风险，区别于实心支架的笨重，这种镂空结构在保证同等抗弯截面模量的前提下，能将整体自重降低40%以上，同时不会出现焊接拼接支架的焊缝变形、连接松动等长期使用隐患。

　　构件的安装边界经过精准适配，底部的安装基面预留了对应规格的螺栓过孔，孔位公差按照IT7级精度控制，能够直接适配常规的型材安装面或者设备预制的安装点位，不需要现场二次扩孔调整；端部的连接端做了轴销配合的圆弧卡槽设计，卡槽的同轴度控制在0.02mm以内，能够和配套的转动件或者挂载件实现无间隙配合，避免挂载后出现旷量晃动。在实际使用场景中，这类支架可以承担单端5kg以内的静态挂载载荷，适配的工作环境温度覆盖-20℃到80℃，表面做了阳极氧化或者镀锌钝化处理，能够应对常规车间、室内办公环境下的防锈需求，不会因为长期暴露在空气中出现表层锈蚀剥落的问题。设计过程中针对筋位的厚度做了多轮力学仿真验证，

　　每一处斜筋的宽度都根据载荷传导路径的应力大小做了差异化调整，应力集中的主承载筋位厚度比辅助筋位厚1.5mm，非承载区域的材料尽可能做了去除处理，既控制了整体重量，也不会出现局部强度不足的问题。支架的整体外形轮廓按照安装空间的避让要求做了切边处理，侧边的突出结构都做了倒角，不会在安装过程中划伤操作人员或者干涉周边其他管线、构件的布置，端部的限位凸台能够在挂载件安装到位后起到轴向定位作用，不需要额外加装定位挡圈，减少了装配环节的零件数量，提升整体装配效率。
