落地支架式与柜式液晶电子白板设计

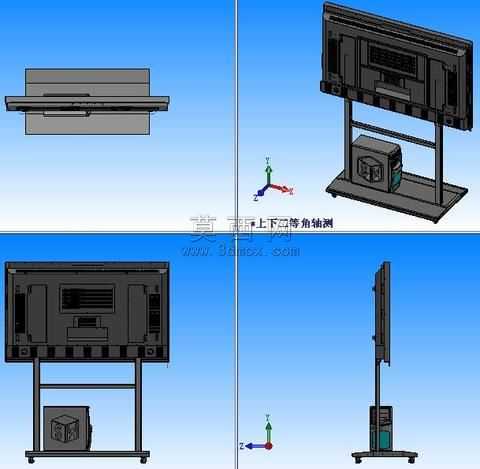

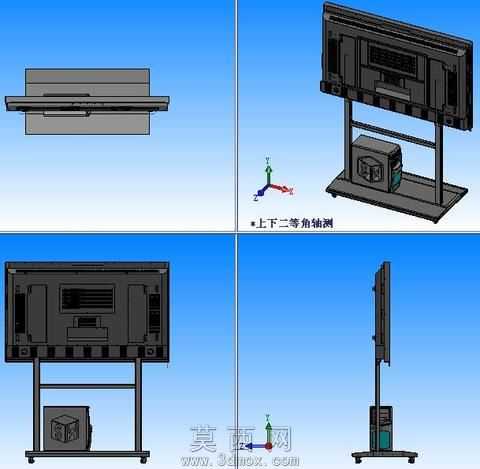

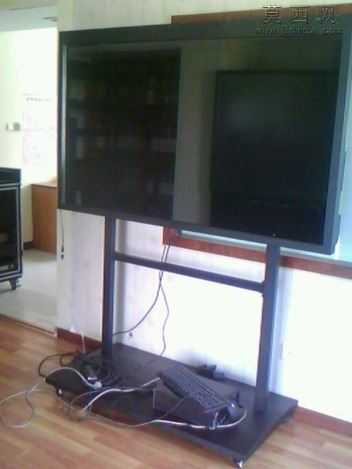

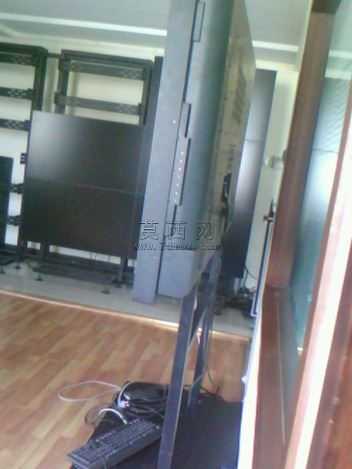

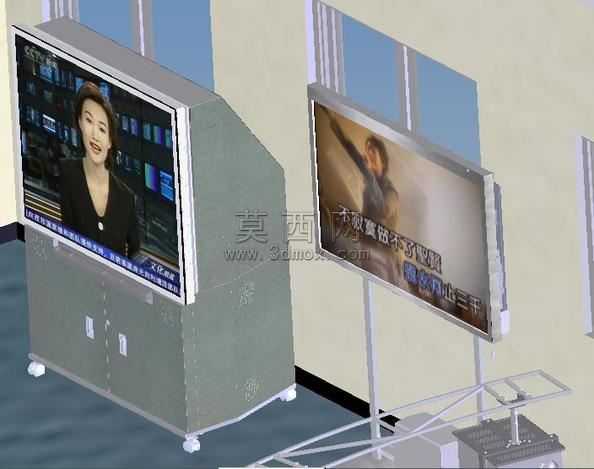

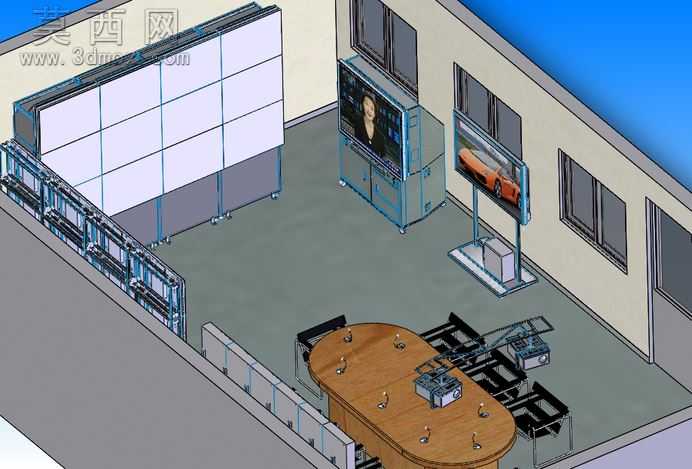

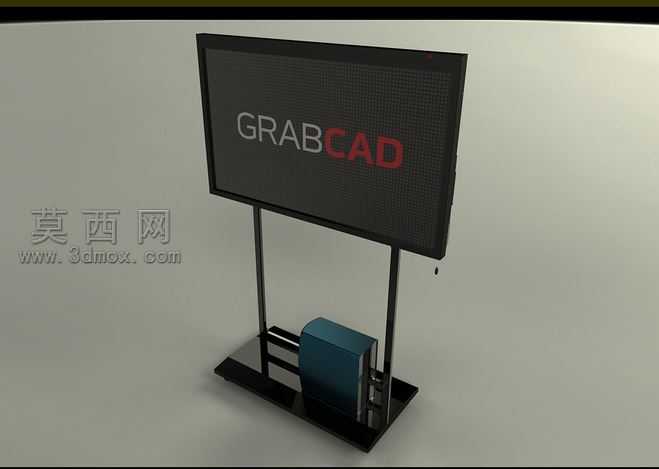

本作品针对教学、会议场景的交互显示需求，完成两款不同形态液晶电子白板的三维建模设计，整体建模过程严格遵循实际产品的生产装配逻辑，保证结构合理性与外观还原度。建模阶段首先确定两款产品的核心尺寸基准，针对柜式液晶电子白板，先搭建底部承重柜体的框架结构，采用钣金折弯工艺对应的建模逻辑，还原柜体侧面的拼接缝隙、柜门的开合结构预留、底部可调脚轮的安装位，柜体表面做哑光金属材质处理，模拟冷轧钢板喷塑后的细腻磨砂质感，边缘做圆角过渡处理避免尖锐棱角，符合商用设备的安全设计要求；屏幕部分采用窄边框建模，还原液晶面板的玻璃层、背光层的分层结构，屏幕表面做高透玻璃材质，添加轻微的环境反射效果，模拟真实屏幕开机显示画面时的通透质感，屏幕与柜体的连接部分做隐藏式走线结构设计，预留内部硬件的安装腔体，保证柜体内部可容纳主控板、电源模块、散热组件等硬件。针对落地支架式液晶电子白板，重点搭建可调节角度的金属支架结构，还原支架的方管焊接框架、底部支撑脚的配重结构、屏幕与支架连接的旋转铰接结构，支架表面做银灰色金属烤漆材质，还原金属管材的哑光质感，铰接部位做细节建模，还原固定旋钮、连接轴的结构特征，底部支撑框架做加强筋结构设计，保证支架承重后的结构稳定性，支架与屏幕的连接部位做快拆结构预留，方便实际产品的安装与维护。渲染阶段采用室内办公教学场景的环境光设置，添加柔和的面光源模拟室内顶灯照明，搭配辅助补光弱化结构阴影，清晰呈现两款产品的外观细节与材质差异，屏幕部分分别模拟不同的显示画面效果，还原电子白板实际使用时的显示状态，整体建模过程中对所有装配部位做干涉检查，保证各部件之间的装配间隙符合实际生产公差要求，两款产品分别适配固定场景安装与灵活移动场景使用的需求，结构设计兼顾实用性与外观整洁度，隐藏所有外露走线，让产品整体外观简洁大方，符合商用显示设备的设计审美。
