多单元拼接式液晶屏马赛克展示装置

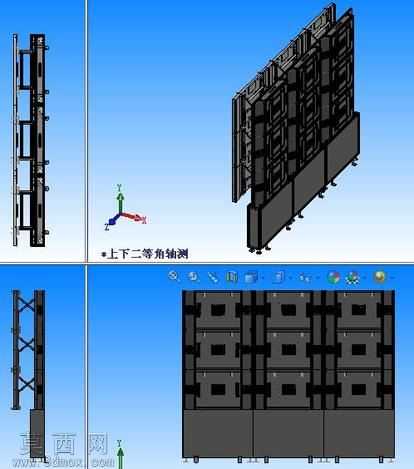

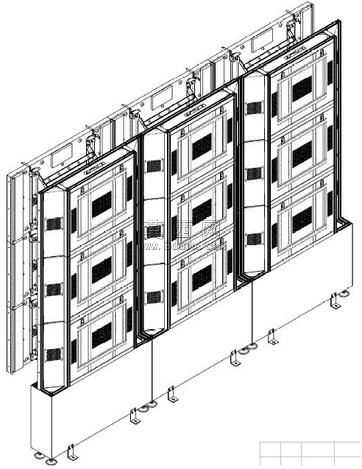

本作品采用SolidWorks进行全参数化三维建模，整体为多单元横向拼接的液晶屏马赛克组合展示结构，建模过程中严格遵循模块化设计逻辑，将整体结构拆解为独立屏体单元、侧边弧形过渡单元、底部支撑立柱、底部固定脚座四大类可复用零件，通过标准配合与高级配合完成整体装配，确保各单元拼接间隙均匀、对齐精度符合实际生产装配要求。建模阶段针对屏体单元的外框结构做了精细化处理，还原了外框的加强筋结构、屏体安装卡槽、走线预留槽位等细节，侧边弧形过渡单元采用曲面建模方式完成弧面造型，保证相邻直屏单元与弧形单元衔接流畅，无曲面破面、曲率突变等问题。材质配置上，屏体外框与支撑结构统一赋予哑光黑色金属材质，模拟实际钣金喷涂的质感，调整材质的粗糙度、反射率参数还原真实金属哑光效果，屏体区域赋予半透光玻璃材质，模拟液晶屏幕的表层玻璃质感，底部脚座赋予防滑橡胶材质，通过材质区分清晰展现各部件的功能属性。结构设计上采用分层排布逻辑，每列屏体单元设置三层独立屏仓，可容纳多块液晶屏组合形成马赛克拼接显示效果，支撑立柱采用等距排布方式，每两个相邻屏体单元共用一根支撑立柱，在保证整体结构强度的同时减少零件数量，降低装配复杂度，底部脚座设置可调节结构，预留安装固定孔位，可适配不同地面的安装调平需求。设计思路围绕模块化拼接的灵活性展开，所有屏体单元采用统一的接口尺寸，可根据实际使用需求增减拼接单元数量、调整弧形单元的排布位置，适配不同尺寸的安装空间，走线槽位隐藏在屏体框架背部与支撑立柱内部，保证整体外观整洁无外露线路，兼顾结构实用性与外观整洁性。渲染阶段采用等轴测视角展示整体结构，线框与实体结合的展示方式可清晰呈现内部框架的排布逻辑，直观展现各部件的装配关系与整体布局。
