带轮毂的汽车轮胎三维结构设计

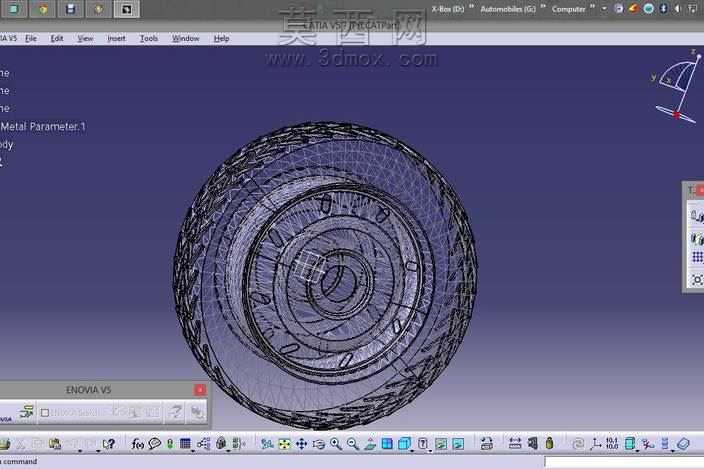

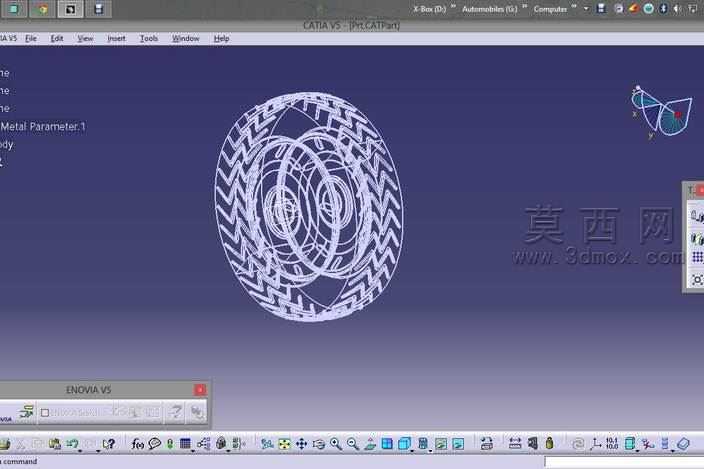

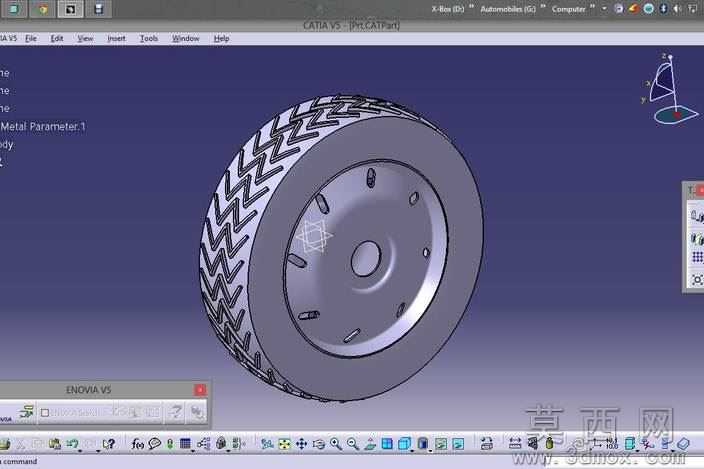

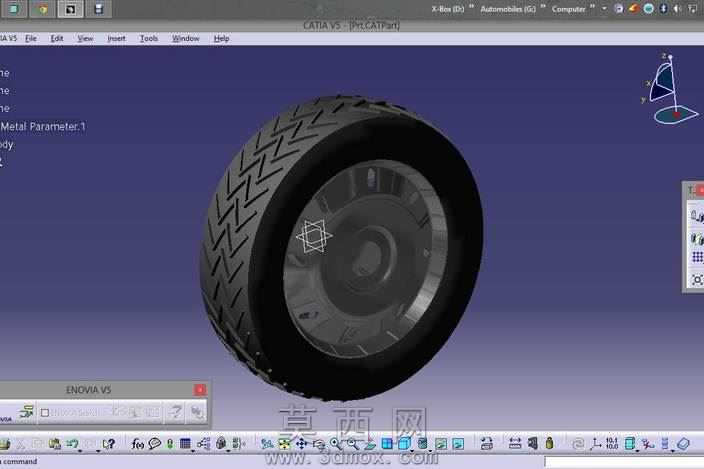

本作品为汽车轮胎与配套轮毂的一体化三维建模成果，依托CATIA三维设计环境完成全参数化构建，完整还原了乘用车子午线轮胎与适配钢制轮毂的装配结构。建模过程遵循汽车行走部件的真实设计逻辑，首先以旋转特征构建轮胎的基础环形胎体，精准匹配民用轿车轮胎的扁平比参数，胎侧轮廓做了符合工程实际的圆弧过渡处理，还原胎侧的厚度渐变特征，保证胎体结构的力学合理性。胎面花纹采用草图阵列结合实体切除的方式完成建模，按照真实轮胎的花纹排布规律，设计了连续的折线形主排水沟与横向辅助防滑槽，花纹块的边缘做了微小的倒角处理，还原量产轮胎花纹的脱模工艺特征，同时清晰呈现花纹的排水、抓地功能结构，胎面与胎侧衔接位置的标识区预留了平整的特征面，符合真实轮胎的标识刻印结构。轮毂部分采用多轮辐式设计，以中心安装孔为定位基准，通过圆周阵列完成均匀排布的轮辐结构，轮辐截面采用变厚度设计，靠近轮心位置厚度更大，向轮辋衔接处逐渐收薄，还原轮毂的轻量化设计思路，中心安装孔周边预留了螺栓孔的定位凸台，轮辋与轮胎配合的止口位置做了精准的公差适配结构，保证轮胎与轮毂的装配贴合度。建模全程采用全参数化驱动，所有结构尺寸均可通过参数表快速调整，方便适配不同规格的车型轮胎选型需求。模型完成后在CATIA自带的渲染环境中做了基础材质区分，轮胎部分赋予哑光黑色橡胶材质，调整材质的粗糙度参数还原橡胶的半哑光质感，轮毂部分赋予银灰色金属材质，添加轻微的反射效果还原钢制轮毂的金属质感，通过不同材质的区分清晰展现轮胎与轮毂的装配边界，整体模型无碎面、无破孔，所有特征的父子关系清晰，可直接用于后续的装配干涉检查、运动仿真或者工程图导出工作，能够为汽车行走系统的设计教学、结构展示提供精准的三维数字模型支撑。
