14英寸BBS网状辐条改装车轮设计

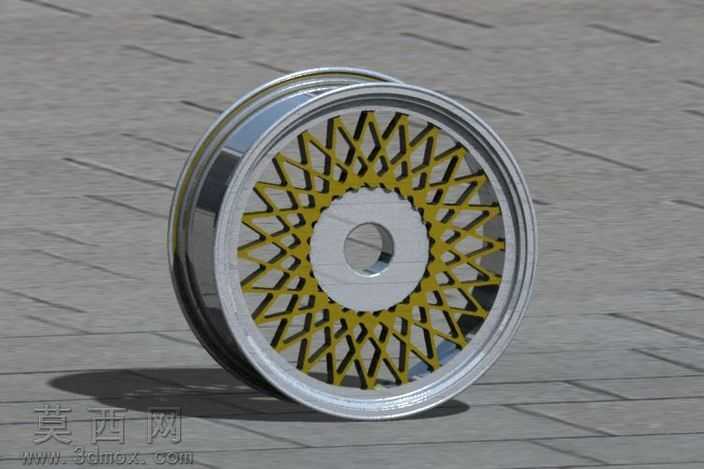

本作品为14英寸BBS风格改装车轮的三维设计成果，建模阶段依托Autodesk Inventor平台完成全参数化构建，首先以轮辋的公称直径、轮缘宽度、胎圈座角度为基准尺寸，绘制轮辋的旋转截面草图，通过旋转特征生成轮辋基体，同时对轮辋的气门嘴安装孔、轮缘加强筋做了细节特征处理，保证轮辋结构符合民用改装车轮的装配尺寸规范。轮辐部分采用BBS经典的密集网状放射结构，建模时先绘制单根辐条的截面轮廓，通过环形阵列命令生成全部辐条结构，每根辐条的截面做了渐变收窄处理，从靠近轮心的宽厚段平滑过渡到衔接轮辋的窄薄段，既还原了经典款式的视觉辨识度，也在结构层面保证了辐条的受力均匀性。轮心部分的中心孔、螺栓安装孔按照常规乘用车的轮毂安装规格做了适配设计，中心孔周边的凸台结构做了圆角过渡处理，避免应力集中问题。材质与渲染阶段，轮辋外侧的亮面部分采用抛光镀铬金属材质，调整材质的反射率、粗糙度参数，模拟出电镀层的高反光金属质感；轮辐部分采用金色烤漆材质，添加细微的金属珠光颗粒效果，还原改装轮毂常见的金拼银配色风格；轮辋内侧的非外露部分采用哑光深灰金属材质，区分不同部位的表面处理工艺差异。渲染场景选用户外灰色地砖地面，添加柔和的环境天光与定向补光，投射出清晰自然的阴影，完整呈现车轮的立体结构与材质质感。设计过程中重点还原了BBS经典网状轮毂的复古改装风格，所有尺寸参数严格遵循14英寸车轮的行业标准，既保证了外观的高度还原，也让模型具备装配参考价值，可用于汽车改装方案展示、轮毂产品设计参考等场景。
