手动杠杆式砌块成型压制设备结构

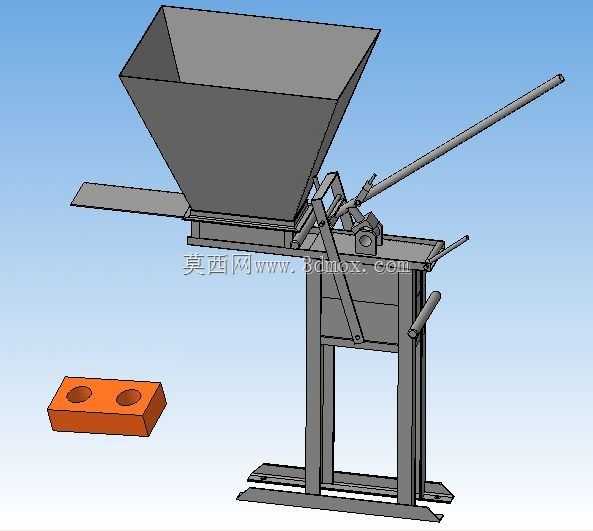

　　这款手动压制设备主要面向小型建材生产、乡村自建房施工、零散砌块加工场景，无需外接动力源，仅靠人力操作即可完成砌块压制成型作业，适合无供电条件的偏远区域作业，或是小批量定制砌块的生产需求，能有效降低小规模生产的设备投入成本。设备整体采用立式框架布局，上方设置敞口式梯形料斗，料斗内壁做倾斜导流设计，可引导拌合好的物料自然滑落至下方成型模腔位置，无需额外增设送料推板结构，减少了运动部件的维护需求。操作端采用长杠杆压合结构，杠杆支点经过力矩配比优化，操作人员施加较小的下压力即可在模腔位置获得足够的成型压力，保证砌块压实密度满足基础建筑使用要求，杠杆末端设置防滑握持段，避免作业过程中脱手引发安全问题。模腔位置对应双孔砌块的成型结构，

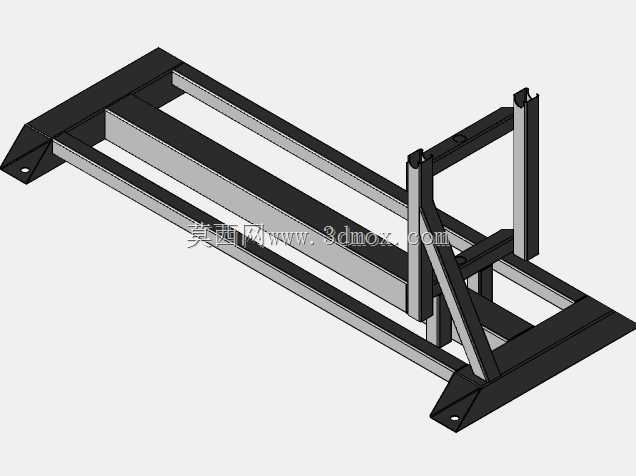

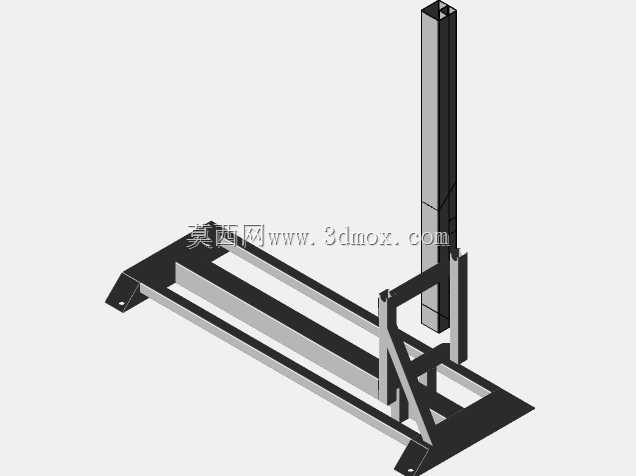

　　压制完成后通过侧方的脱模手柄联动模腔抬升机构，即可将成型好的砌块平稳推出至侧边的接料平板上，接料平板与模腔出料口高度齐平，推出过程不会磕碰砌块边角，保证成品完整性。设备底部采用加宽落地支撑脚，支撑脚与地面接触面积经过核算，即便在未硬化的泥土地面放置作业，也不会出现侧翻、下陷问题，机架主体采用方管焊接结构，整体刚性充足，长期承受反复压制载荷也不会出现框架变形问题。设计过程中优先考虑了无动力场景的使用适配性，所有运动铰接位置都预留了润滑注油孔，日常维护仅需定期加注润滑脂即可，无需复杂的维保操作；整机的操作高度适配成年作业人员站立操作的舒适区间，无需弯腰或抬手过度，长时间作业的疲劳度更低。设备的安装边界预留了足够的操作空间，

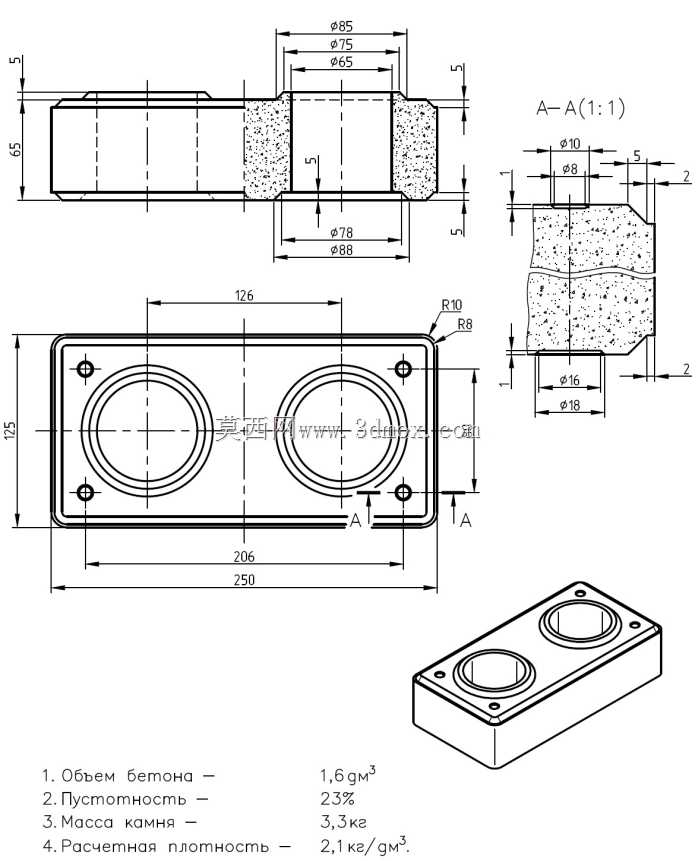

　　前方杠杆摆动范围、侧方脱模手柄操作空间、接料位置的取件空间都做了冗余设计，安装时无需额外做地基固定，放置在平整地面即可开展作业，转场时可通过人力直接搬运，适合流动式的零散加工作业。成型模腔的尺寸匹配常规小型空心砌块的规格，压制出的砌块可直接用于墙体砌筑、护坡施工等场景，料斗容量适配单次批量投料的作业节奏，每批次投料可完成3-5块砌块的压制，作业节奏匹配单人操作的效率上限，不会出现物料待料或者积压的问题。
