双工位重载液压弹簧性能测试设备结构

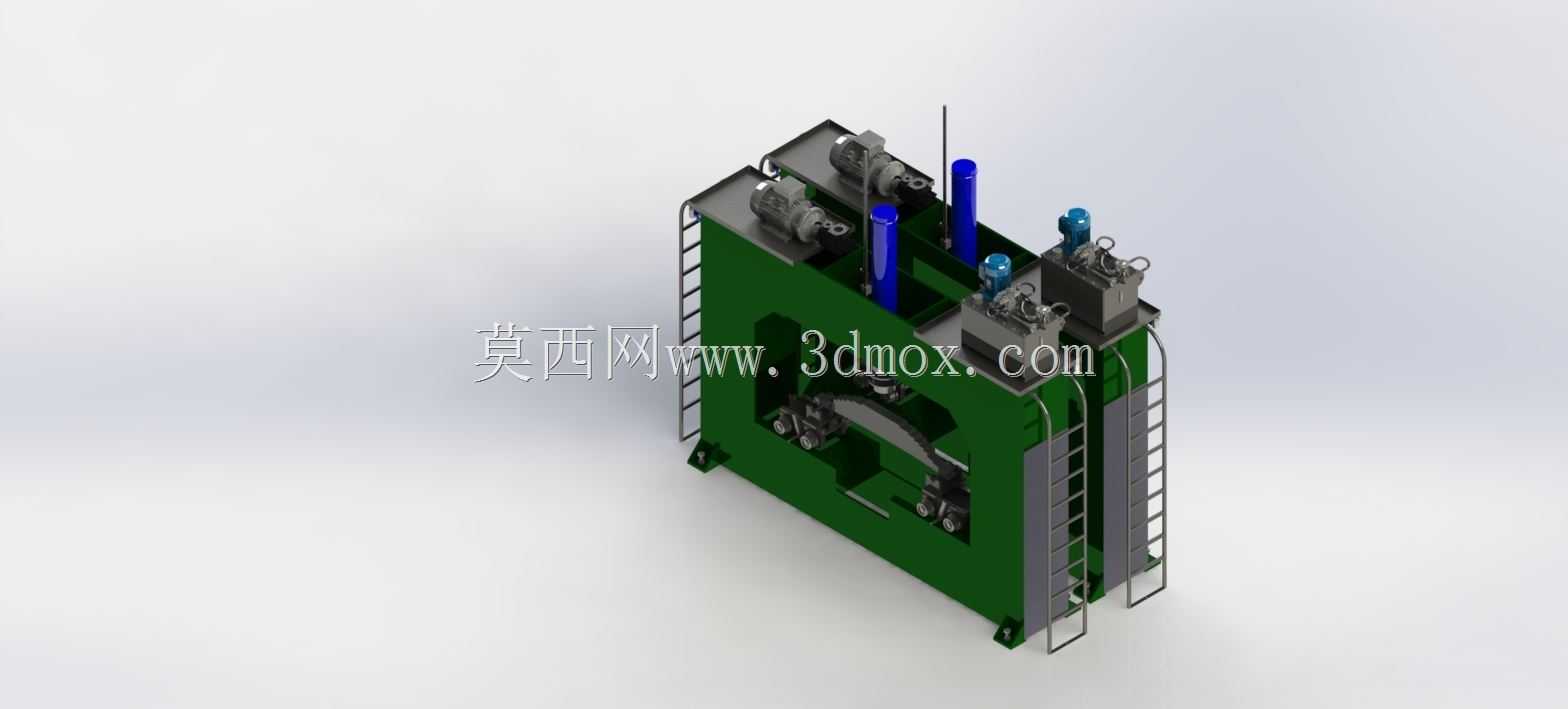

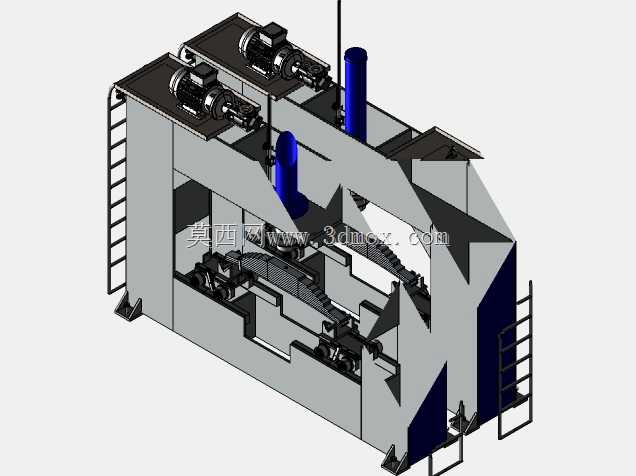

　　在弹性元件生产制造、轨道交通悬架部件校验、工程机械弹性件入厂检验环节，这类重载弹簧测试设备是实验室与产线质检段的核心刚性检测装备，区别于小型桌面式弹簧拉压仪，该设备针对大线径、高刚度的重型螺旋弹簧设计，可同时完成两组弹簧的负载-变形特性测试，适配悬架弹簧、液压阀组复位弹簧、大型设备缓冲弹簧的批量检测需求。设备采用整体开式焊接机架结构，两侧设置爬梯与顶部操作检修平台，机架主体采用厚钢板拼焊后经去应力处理，避免长期满载加载出现机架形变影响测试精度，中部的拱形开口为测试工位预留了充足的上下料操作空间，两侧的垂直导轨用于约束加载压头的运动轨迹，保证压合过程中载荷方向与弹簧轴线完全重合，杜绝偏载导致的测试数据偏差。

　　设备的液压动力单元采用顶置布局，将两组主加载油缸、液压控制阀组、蓄能器组件集成在机架顶部平台，既缩短了液压管路的排布长度降低沿程压力损失，也避免管路油液渗漏污染下方测试工位的工件与检测传感器，主液压泵额定工作压力匹配重载弹簧的最大测试负载需求，油缸的运动速率可通过比例阀无级调节，既能实现缓慢加载的静态刚度测试，也能完成低频循环加载的疲劳寿命预测试。设计阶段优先考虑了设备的安装边界，机架底部设置整体式安装底座，可直接通过地脚螺栓固定在硬化混凝土地基上，无需额外制作复杂的安装基础，设备两侧预留的检修通道宽度满足日常维护时人员通行与元件拆装需求，顶部的防护栏符合高空作业的安全规范，避免检修人员跌落风险。

　　测试工位配备独立的载荷传感器与位移检测组件，可实时采集弹簧压缩过程中的载荷变化与形变量数据，设备的液压系统设置了过载保护回路，当负载超过设定阈值时会自动卸荷，避免过载损坏传感器与机架结构，双工位的设计可让操作人员在一侧工位完成测试的同时，在另一侧工位进行上下料操作，大幅提升批量检测的工作效率，减少设备空载等待时间。
