家用厨下式反渗透净水设备结构设计

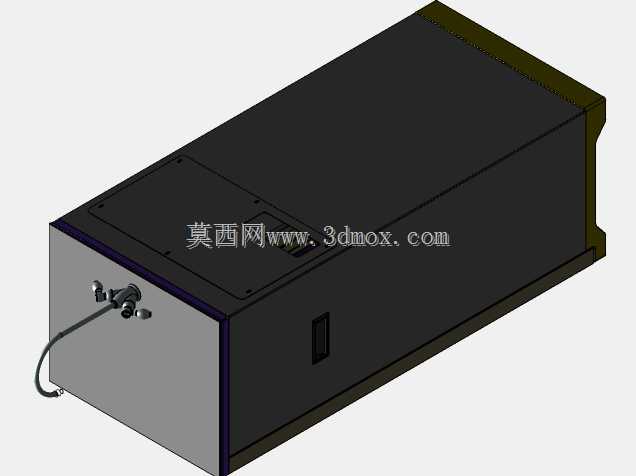

　　这款净水设备的三维结构设计，核心围绕家用厨下安装场景的空间约束展开，建模阶段优先匹配常规橱柜下方的预留安装尺寸，整体采用卧式长方体布局，将设备进深控制在适配多数橱柜深度的范围内，避免安装时与橱柜内下水管道、角阀等现有构件产生干涉。设备正面预留的管路接口区域，做了内凹式的结构处理，进水、出水、浓水排放三个接口的间距经过反复校核，既满足安装时手动拧动接头的操作空间需求，也预留了后期更换管路、加装前置配件的余量，接口旁的固定卡扣结构，可直接卡接配套的PE水管，减少安装时额外的固定件使用。设备顶部的检修盖板采用嵌入式快拆结构，盖板四周的密封胶条安装槽做了台阶式设计，可避免橱柜内潮湿环境下的水汽渗入设备内部，

　　盖板上的两个快拆卡扣无需额外工具即可徒手开启，方便后期更换内部滤芯组件时的操作。设备侧面的内嵌式把手结构，并非单纯的装饰设计，建模时做了受力结构加强，安装搬运时可直接通过该位置提拉设备，避免抓握管路接口造成结构损坏。从功能结构分区来看，设备内部沿长度方向依次排布前置过滤舱、增压泵安装位、反渗透膜舱、后置滤芯舱以及电控板安装区域，各舱室之间预留了走线与走水的独立通道，强弱电线路与水路完全分隔，避免漏水时出现电路安全隐患。设备背部的靠墙侧做了斜切收边处理，可适配橱柜背部不平整的墙面，同时预留了挂装孔位，既可以直接放置在橱柜底板上，也可根据用户需求挂装在橱柜侧壁，适配不同的安装环境。建模过程中对所有安装配合位都做了公差预留，

　　滤芯舱的旋转卡扣结构匹配通用规格的滤芯尺寸，用户后期更换滤芯时无需寻找专用配件，可直接采购市售同规格滤芯替换。设备外壳的拼接处采用卡扣加隐藏式螺丝的固定方式，既保证外壳拼接的平整度，也避免外露螺丝影响外观，同时外壳表面做了细微的防滑纹理处理，搬运安装时不易打滑。
