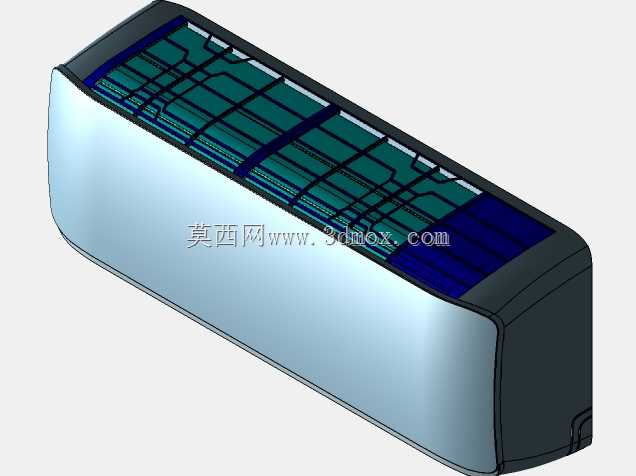

壁挂式分体空调室内机结构三维设计

　　本次呈现的壁挂式空调室内机三维结构，围绕家用及小型商用空间的制冷制热送风需求搭建，核心适配10-20㎡常规房间的空气调节场景，可覆盖卧室、小型办公室、临街商铺隔间等多数民用壁挂空调安装场景。模型完整还原了室内机的核心功能模块布局：前部为一体化弧面送风面板，预留了横向导风条与纵向摆叶的安装槽位，导风机构的转轴卡位、连杆传动空间均按实际装配间隙预留，可实现上下扫风与左右定向送风的动作模拟，避免结构干涉。中部核心区域为蒸发器安装腔，模型中预留了翅片式换热器的装配边界，对应冷媒管路的进出走位、冷凝水接水盘的倾斜导水角度均做了结构还原，接水盘坡度按3°设计，可保证冷凝水顺畅流向排水口，无积水残留风险。背部为壁挂安装挂板的卡位结构，

　　挂点间距符合通用壁挂空调安装规范，对应墙体安装的承重预留、管线穿墙的走位缺口均在模型中体现，安装时可直接匹配常规86型管线预留孔位，无需额外调整壳体开孔位置。壳体侧边预留了电控板安装仓与走线槽位，强弱电走线的分隔筋位清晰，可避免信号线与电源线的信号干扰，电控仓盖的卡扣结构按常用可拆卸式设计，方便后期维护拆装。整机外形采用大圆弧过渡设计，边角无尖锐凸起，既符合家电安全规范，也能降低送风时的风阻与运行噪音，壳体壁厚按2.5mm常规ABS注塑件厚度设计，加强筋布局沿壳体受力方向排布，可保证长期壁挂使用无变形下垂问题。从建模逻辑来看，各部件的装配基准统一以背部挂板安装面为原点，所有配合面的公差预留均按注塑件常用公差带设置，换热器与壳体的间隙预留了保温棉的安装空间，避免运行时壳体凝露滴水，风轮安装位的同轴度基准与电机安装座一体设计，可减少风轮运行时的动平衡偏差，降低运行异响。
