可调式搭扣式压紧切换门锁结构

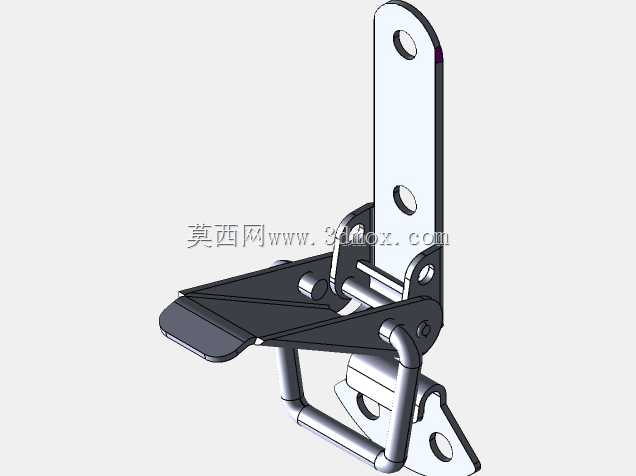

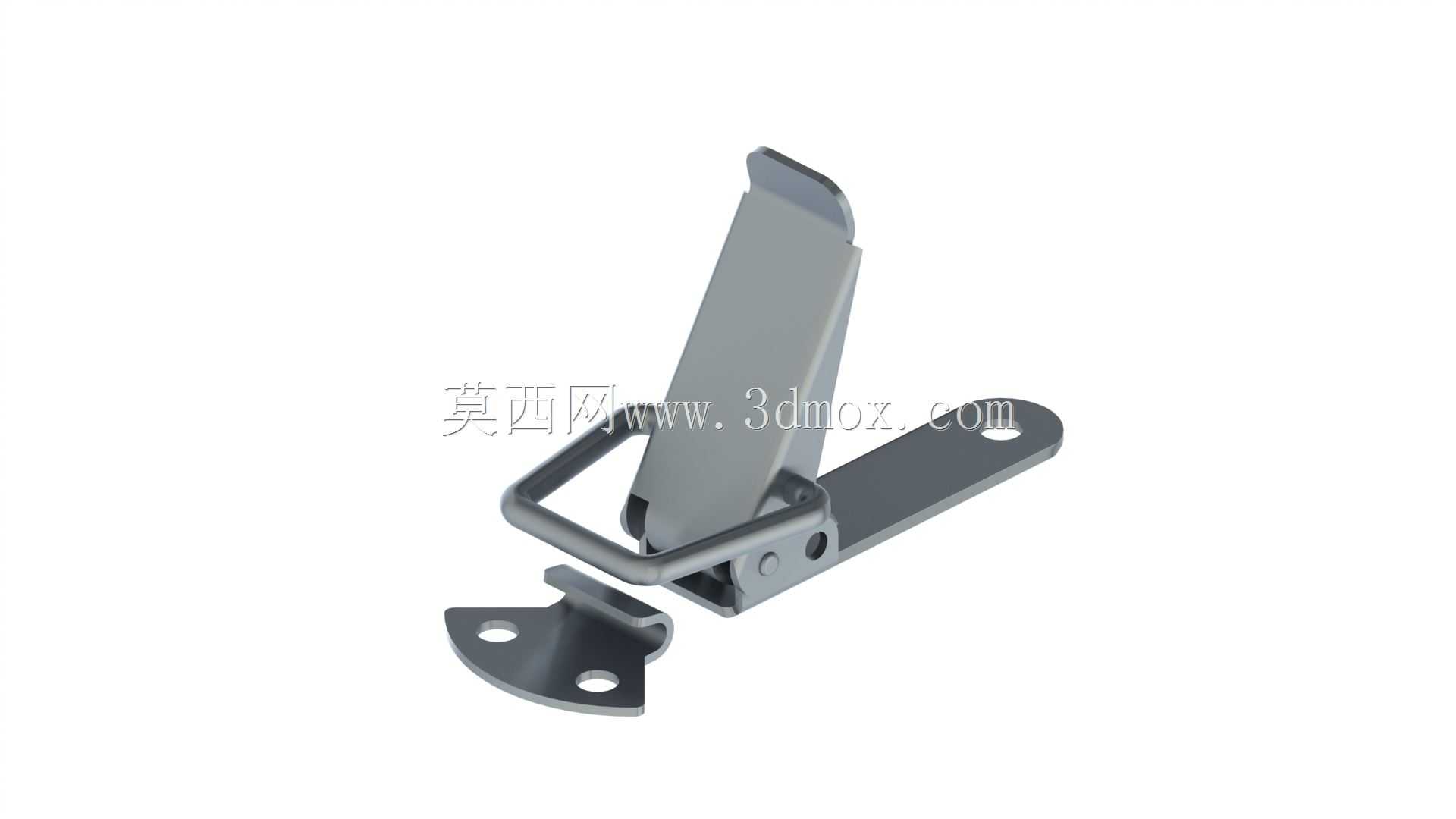

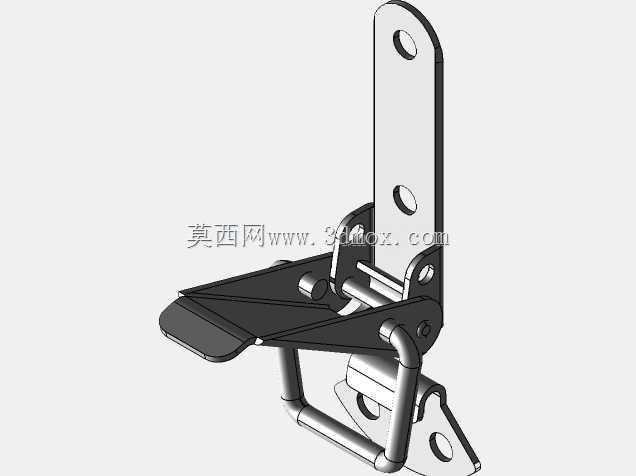

　　这类搭扣式切换门锁，在工业设备、户外箱体、仓储柜具、特种车辆舱门等场景里应用极广，核心作用是通过杠杆式压紧结构，实现门体与框体的快速锁止与开启，同时提供稳定的预紧压力，避免设备运行振动导致锁扣松脱，也能阻隔粉尘、水汽从门缝渗入。从结构设计逻辑来看，这款锁采用了偏心杠杆的施力原理，锁合时扳动上压柄，联动的U型扣环勾住底座挂钩，压柄越过死点位置后自动锁止，反向扳动即可快速解锁，整个操作过程无需额外工具，单手即可完成开合，非常适合需要频繁启闭的检修门、设备防护门场景。设计时首先要考虑安装边界，底座部分采用双孔平面安装，适配M4-M5规格的紧固件，安装孔距预留了足够的调节余量，能适配不同厚度的门板与框体间隙，安装面做了沉孔处理，

　　紧固件安装后不会突出表面，避免刮蹭操作人员或干涉周边部件。锁体的活动铰接位置采用了铆接转轴，转轴配合间隙控制在0.1mm以内，既保证扳动过程顺滑无卡滞，又不会出现旷量导致锁合后晃动，长期使用也不会因为磨损出现松垮问题。压柄部分做了圆弧翻边处理，操作时手部接触位置没有尖锐棱角，扳动施力时手感更舒适，不会割伤手部。扣环部分采用了可调节结构，能根据门板密封胶条的压缩量调整扣合长度，适配3-8mm厚度的密封胶条压缩行程，保证锁合后胶条能均匀压紧，达到预期的密封防护等级。锁体整体采用冷轧钢冲压成型，表面做了镀锌钝化处理，能应对普通工业环境下的防锈需求，若用于户外高腐蚀场景，也可更换为304不锈钢材质的同结构款。在实际选型应用中，

　　这类锁扣单只可提供不低于800N的压紧力，单扇门根据尺寸大小配置2-4只即可满足锁止需求，安装时要注意底座与挂钩座的对位精度，若对位偏差过大，会导致扣环受力不均，长期使用出现变形，影响锁合可靠性。建模过程中，所有冲压折弯的圆角都按照实际冲压工艺做了R0.8-R1.5的工艺圆角，避免出现直角折弯导致的应力集中问题，铰接位置的运动间隙也按照实际装配公差做了预留，模型可直接用于工程出图、装配干涉校验，也可导入设备整体装配中做布局验证，不需要额外调整结构参数。
